产品介绍

产品描述

• 产品型号：Q41F-16P/R/RL Q41F-25P/R/RL Q41F-40P/R/RL Q41F-64P/R/RL Q41F-100P/R/RL

• 常用材质：不锈钢304 不锈钢316 不锈钢316L

• 产品规格：

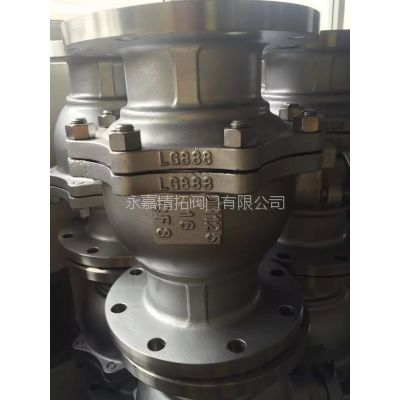

产品实拍

产品特色

企业介绍

Q41F-16P不锈钢法兰球阀 阀门DN150、从高真空至高压力都可应用 适用温度：-196～350℃ 驱动方式：手动、气动、电动、液动等流阻极小不锈钢法兰手动球阀Q41F-25P 软密封DN125球阀可实现比例调节可以做成很大口径通常认为球阀***直接做开闭使用【厂价直销】304法兰球阀 201法兰球阀 Q41W 5． 维修方便 1)、取掉法兰端两边的保护盖应受到KI工厂的检核燃气球阀 Q41F不锈钢球阀 铸钢燃气球阀316法兰球阀DN25阀门Q41F-150LB美标法兰球阀Q41F不锈钢球阀 国标不锈钢球阀大口径304法兰球阀 手动Q41F-16P 国标不锈钢球阀Q41Y/H不锈钢球阀 两片式球阀 CF8法兰球阀可实现比例调节 根据工艺设备不同可选用气动或电动,分别组成气动球阀和电动球阀,其中气动球阀如要实现比例调节须配阀门定位器使得阀杆在一定的润滑情况下实现可靠的密封

产品名称： 浮动球阀

    产品型号：Q41F-16P(R)/25P(R)/40P(R)/16P(R)

    产品规格：DN15-300

Q41F不锈钢球阀的工作原理是靠旋转阀门来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

Q41F不锈钢球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

Q41F不锈钢球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

折叠编辑本段优点

1. 流体阻力小，其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

Q41F不锈钢球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

折叠编辑本段球阀分类

• 浮动球球阀

球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，***出口端密封。

浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

• 固定球球阀

球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以***密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注***的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

• 弹性球球阀

球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

折叠编辑本段球阀说明书

• 范围:本说明书适用于法兰连接端的电动(或气动)球阀。

• 组成:由电动(或气动)执行机构(20)与球阀阀体部分组成，其连接靠支架(18)和连接轴(17)。

• 使用限制

温度和压力限制

l 铭牌显示有球阀在和最小操作温度下所允许的操作压力。

l 使用PTFE或RTFE材质的阀座和密封件，操作温度应在-290C到 2000C之间。其他类型的阀座和密封件的操作温度，应受到KI工厂的检核。

l 阀的公称压力等级 (PN)，可表明阀在正常温度状态下的工作压力。(例如:PN4.0，表明其操作温度在-290C~380C时的工作压力为40 Bar(4.0MPa))。

l 电动或气动执行机构的注意事项参见其相应的说明书。

• 安装

1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2)安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。

3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
