XBD-L型立式消防泵的用途

XBD-L型立式消防泵主要用于消防系统管道增压送水。立式消防泵也可适用于工业和城市给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

XBD-L型立式消防泵的压力范围

  输送液体的流量范围为5～80L/s,
  压力范围为0.2～2.25MPa,
  配套功率范围为1.5～200kW,
  口径范围为φ50～φ200mm。

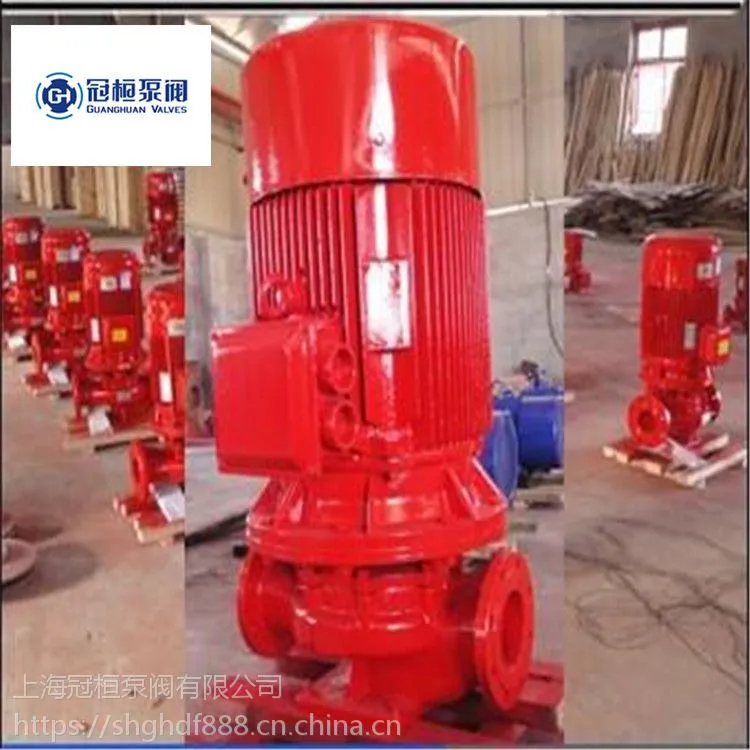

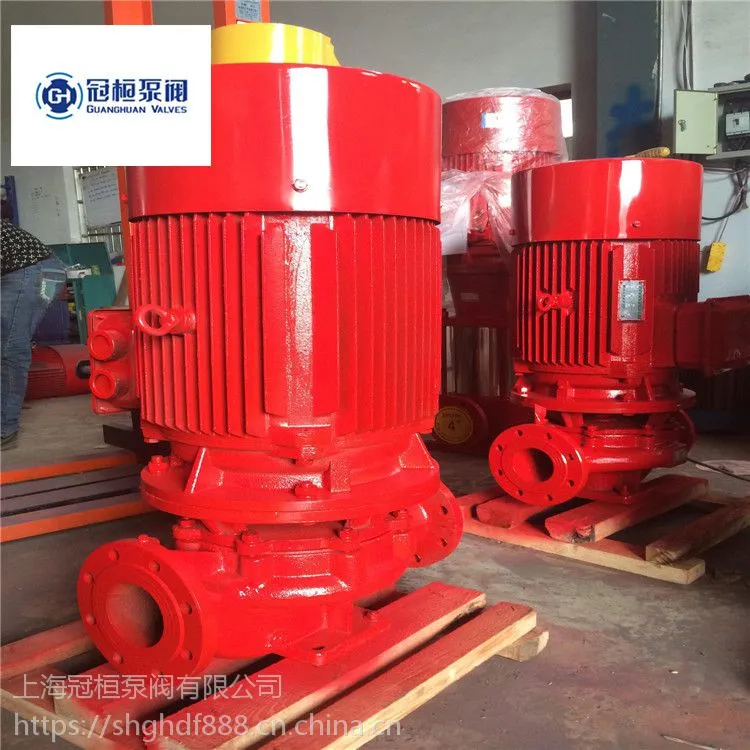

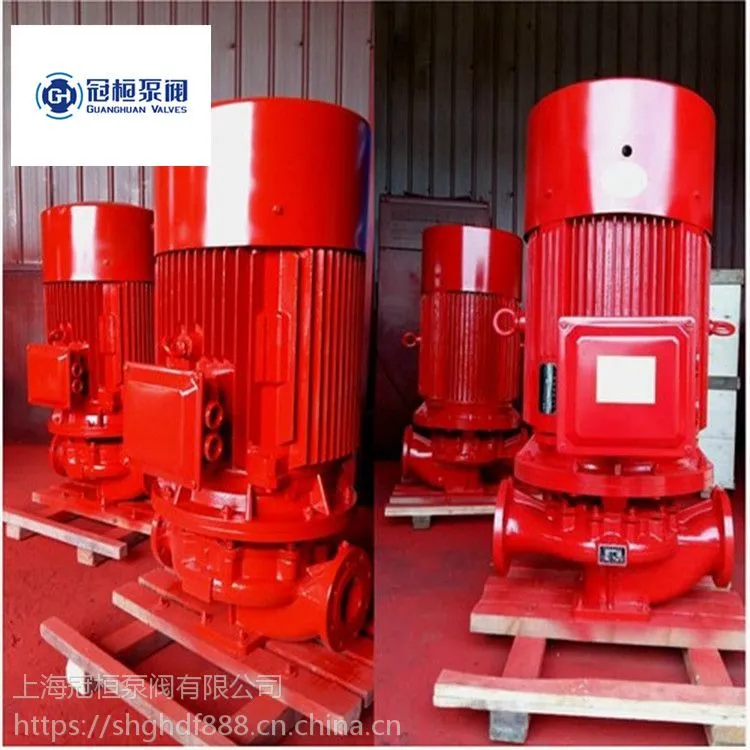

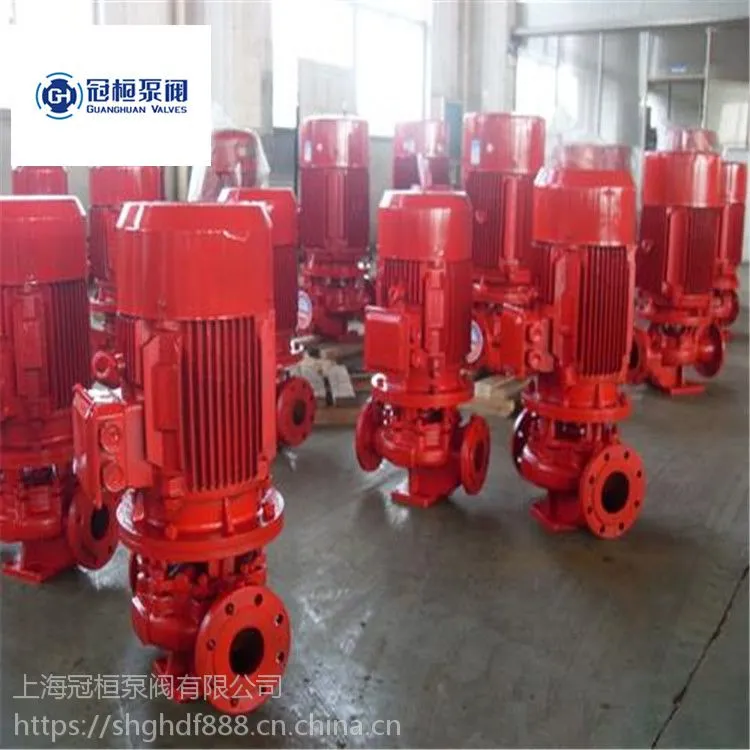

XBD-L型立式消防泵系根据***2858所规定的性能设计的,主要由泵体、泵盖、叶轮、密封环、轴套、连接座、底座和立市式电动机等组成。立式消防泵的泵体和泵盖是从叶轮背面处部分的,即通常说的后开门结构形式。其优点是检修方便,检修时不动泵体、底座和进出口管路,只需吊出电动机即可退出装子部件进行检修.消防泵的壳体（即泵体和泵盖）组成泵的工作室.轴为电动机加长轴,叶轮和轴等为泵的转子.电动机中的深沟球轴承着泵的轴向力和径向力.为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵的轴向力不大,叶轮背面未设密封环和平衡孔。
                                                                                                                                                                                                                               XBD-L型立式消防泵的轴向密封主要采用软填料密封系统，有填料压盖，填料环和填料等组成，以防止进气或大量漏水。泵的也轮如有平衡孔，则装软填料的空腔与叶轮吸入口相通，叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环，通过泵盖上的回水孔，将泵盖上的回水孔，XBD-L型立式消防泵室内压力水引至填料环进行密封。为避免轴通过填料腔的部位装有轴套保护，轴套与轴之间装有O形密封圈，以防止沿着配合面进气或漏水。根据用户需要，轴向密封可采用机械密封，由压盖、平垫、轴套和机械密封组成，属单端面非平衡型机械密封。装机械密封时，立式消防泵盖上的回水孔端部应装流塞，使少量的水进入填料腔。
