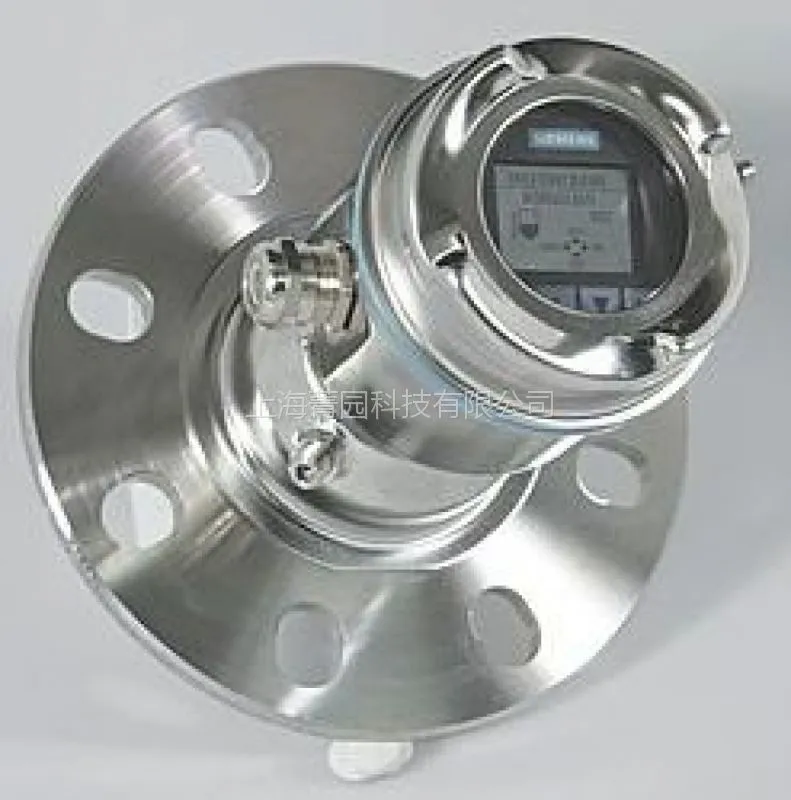

雷达物位计SITRANS LR 560

雷达物位计SITRANS LR 560概述:

2 线制，78GHz 连续调频波雷达物位计 SITRANS LR560， 用于料
仓内固体介质物位连续监测，测量范围可达 100m。
产品特点
? 坚固的不锈钢外壳设计，适于工业应用
? 78GHz 高频可提供超窄波束角，避免安装立管产生的噪声，并
可在倾斜物料表面获得良好反射
? 瞄准器可帮助波束对准特定的区域，例如锥形排放区
? 平面天线可有效防止物料黏附
? 针对极度黏附的固体粉料有吹扫连接可实现自清洁
? 本地显示界面可进行现场编程和诊断
应用
SITRANS LR560 即插即用的性能是大多数固体应用的理想选择，
包括极度粉尘和高温应用，温度可达 +200 °C。的
设计允许使用本安型红外手操器无需开盖、按键即可进行安全、
简单的本地编程。
SITRANS LR560 包括可选的图形化本地显示界面，可改进设置和
操作，使用可视化快速启动向导和回波曲线做诊断支持。快速启
动向导可实现简单启动，只需设置几个参数，就可实现基本操作。
SITRANS LR560 几乎可以测量所有固体物料，测量范围可达
100m。
? 关键应用：水泥粉料，塑料粉末 / 颗粒，谷物，煤仓，木屑，飞灰
技术规格
操作模式

测量原理                                         雷达物位计
频率                                                78GHz FMCW
最小测量范围                                 距传感器参考点 400mm
测量范围1)                             ? 40m 型
? 100m 型
输出
? 模拟输出                                    4-20mA
? 通讯                                            ? HART
? 可选：PROFIBUS PA
? 可选：Foundation Fieldbus
? 故障安全                                    ? 可编程设置为高、低或不变（回波丢失）
? NE43 可编程
性能（根据参考条件 IEC60770-1）
测量误差                                 25mm（1&＃39;&＃39;）或量程的 0.25%，
（包括滞后和非重复性）              从最小测量距离到满量程
额定工作条件（根据参考条件IEC60770-1）
安装条件
? 安装位置                                    室外 / 室内
环境条件（外壳）
? 环境温度                                   -40 ~ 80 °C（-40 ~ 176）
? 安装类别                                    I
? 污染等级                                    4
介质条件
介电常数                                      >2.0
工艺温度

? 40m 型                                      -40 ~ 100 °C
? 100m 型                                    -40 ~ 200 °C
设计
? 外壳
- 结构                                           316L/1.4404 不锈钢
- 电缆入口                                    M20 x 1.5，或 1/2&＃39;&＃39; NPT
- 平面天线材质                             ? 40m 型：PEI

? 100m 型：PEEK
? 防护等级                                   NEMA 4X,NEMA6, 盖子
关闭时 IP68
? 重量                                          3.15kg，包含 3&＃39;&＃39; 法兰
可选的现场显示界面                    图形化 LCD，棒状图代表物位
过程连接
? 通用平面型法兰2）                   3,4,6&＃39;&＃39; /80,100,150mm，304 不锈钢
? 通用平面型法兰2）                   3,4,6&＃39;&＃39;/80,100,150mm，
316L/1.4404 或 316L/1.4435不锈钢
? 瞄准器型法兰 2）                      3,4,6&＃39;&＃39;/80,100,150mm，铝，
聚酯粉末喷涂
电源 4-20mA/HART
24VDC（ 30VDC， 550Ω负载）
PROFIELDBUS PA/Foundation      13.5mA，9 ~ 32V DC，根据
Fieldbus                                        IEC 61158-2
标准和认证
? 通用认证                                    CSAUS/C，CE，FM
? 无线电认证                                 欧洲（R&TTE），FCC，加拿大工业，C-TICK
? 危险区域认证
- 欧洲                                            ATEX II 3G EX nA/nL IIC T4 Gc
- 欧洲 / 国际                                  ATEX II 1D，1/2D，2D， IECEx SIR
09.0149X，Ex ta IIIC T139 °C Da
- US/ 加拿大                                  FM/CSA Class II，Div.1,Groups E,F,G
Class III T4，
FM/CSA Class I，Div.2，Groups A，B，C，D，T4
编程
? 西门子本安型红外手操器            红外手操器
- 认证                                            IS 型：
ATEX II 1GD Ex ia IIC T4 Ga Ex iaD
20 T135 °C
Ta=-20 ~ 50 °C
CSA/FM Class I，II 和 III，Div.1，
Gr.A-G，T6 Ta=50C
? 手持通讯器                                 HART 通讯器 375/475
? PC                                              SIMATIC PDM，AMS，PCATware
? 显示（本地）                             图形化本地显示界面，含快速启动
向导和回波曲线
1）从传感器参考点起
2）通用法兰符合 EN 1092-1（PN16）/ASME B 16.5（150lb）/JIS 2220
（10K）螺栓孔规格
＠ HART 是 Hart 通讯基金会的注册商标。
