C型管产品介绍

楼道C型管主要用于FTTH楼道布线的施工，从楼道分光分纤箱至用户终端部分承载入户皮线光缆，它可替代原有的波纹管等楼道布线用的管材，以及使用在目前无保护的线路中。C型管采用PVC管壁开槽的结构设计，使得皮线光缆放装阶段更加方便、高效，避免放装阶段的暗管穿放工作，很大的提高装维效率；同时，C型管相比波纹外形美观整洁，可解决物业和业主难以接受波纹管的问题。

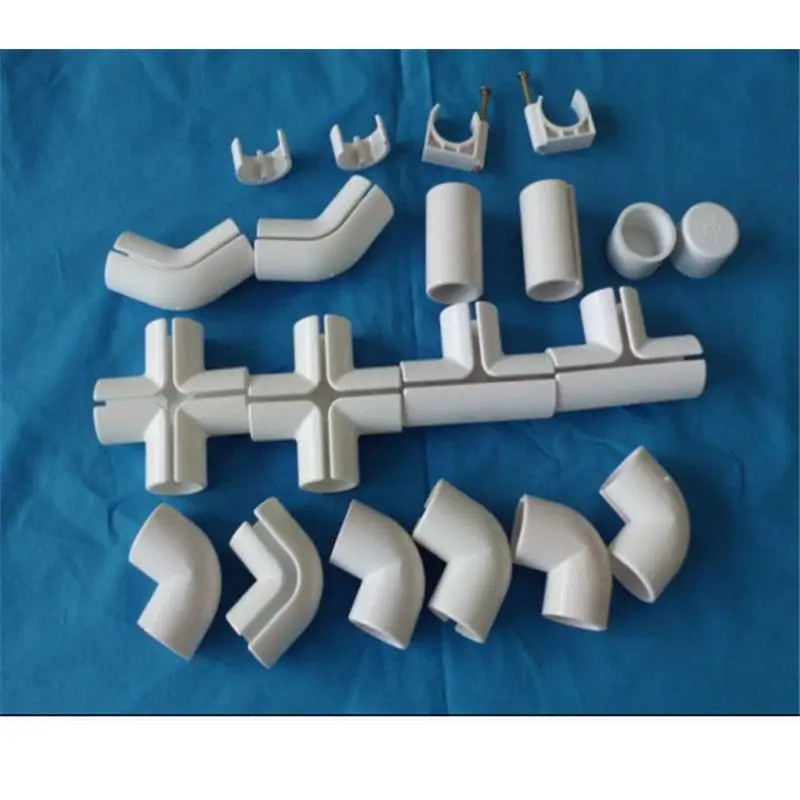

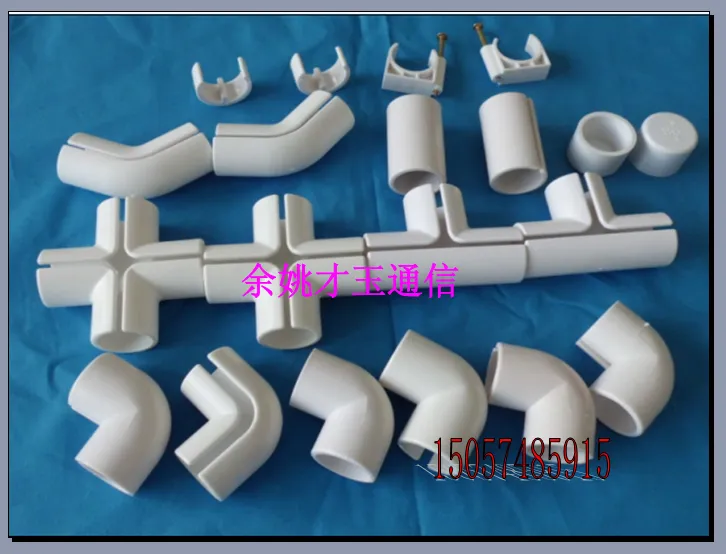

一、C型管

C型管：其在常用PVC管材的基础上将管壁加厚到（1.2mm-2.5mm）在模具设计时加工出一道宽为3.5-4mm开口，通常为Ф20mm.Ф25mm称C型管。

（1）  C型管Ф20/Ф25(CXG-20)产品用途：可根据不同的需求随时将光纤线嵌入C型管或从管内取出，便于光纤线路的保障及维护， 同时用于长距离布线。Ф20Ф25C型管标准定长为2.5米。

（2）  C型管直接 束节(CXGP-23)产品用途：用于放装过程中C型管与C型管的连接。

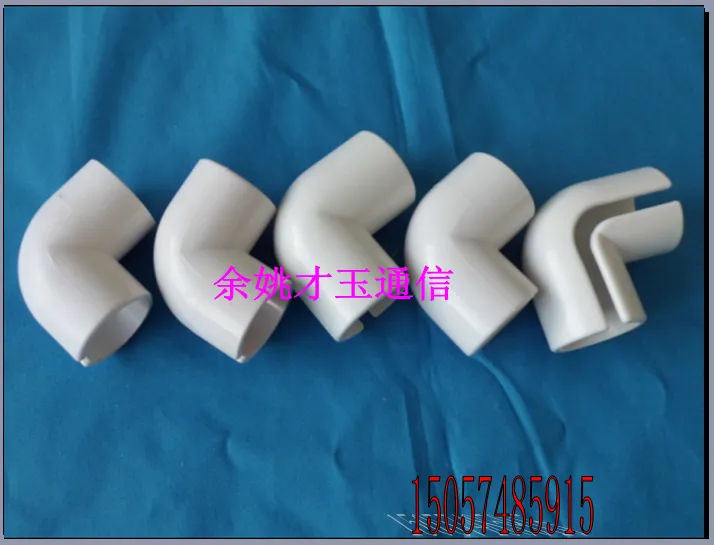

（3）  C型管90°直角弯头（CXGP—21A. 21B. 21C）产品用途：直角弯头（表面槽）主要应用在同一平面线管排放的90度拐弯，直角弯头（外侧槽和内侧槽）用在垂直面的直角转弯。

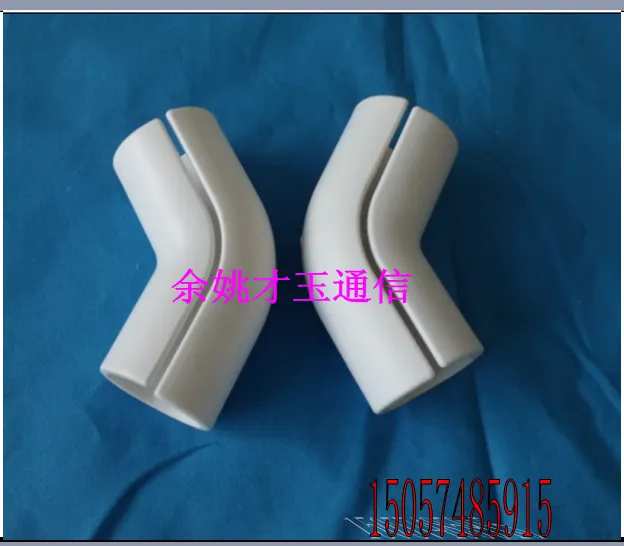

（4）  C型管145°弯头，125°弯头(CXGP—24A.24B）产品用途：适用于当楼道内遇到特殊弯道时，来达到所要转弯的角度。

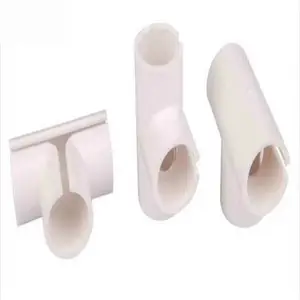

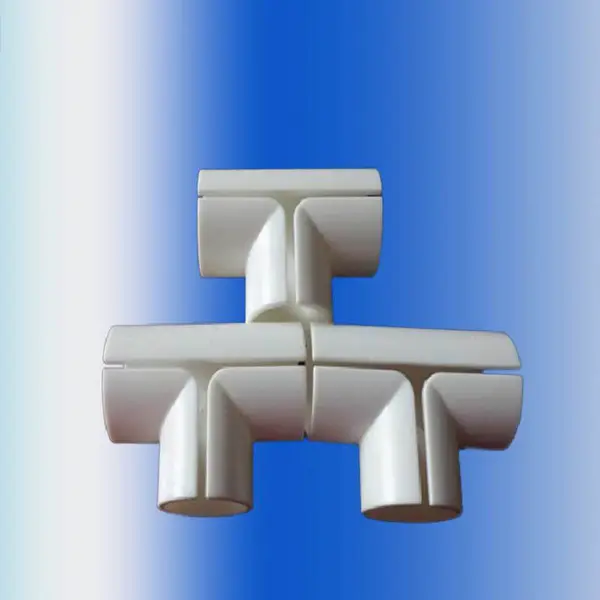

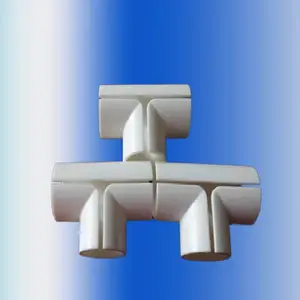

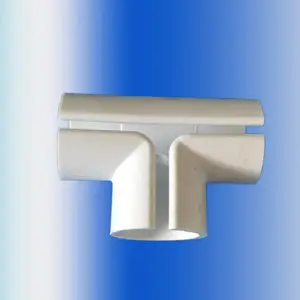

（5）  丁字三通（CXGP—22ST）产品用途：三通主要应用在进户分路，在每家用户进户前装一只三通来达到光纤分路。

（6）  C型管终端闷盖（CXGP-25）产品用途：用于进户时卡在C型管上遮盖外露光纤。

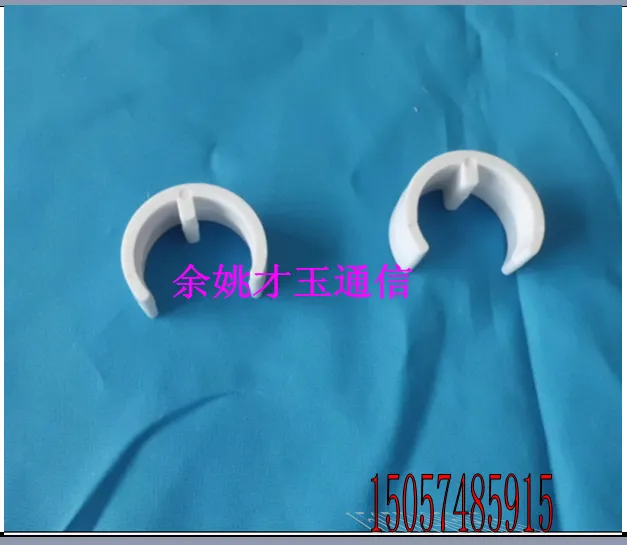

（7）  C型管线卡（CXGP—30）产品用途：卡住C型管防止光纤露在线槽外。

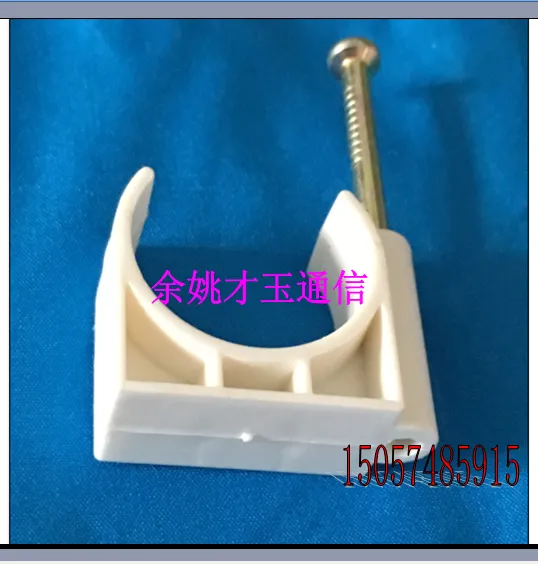

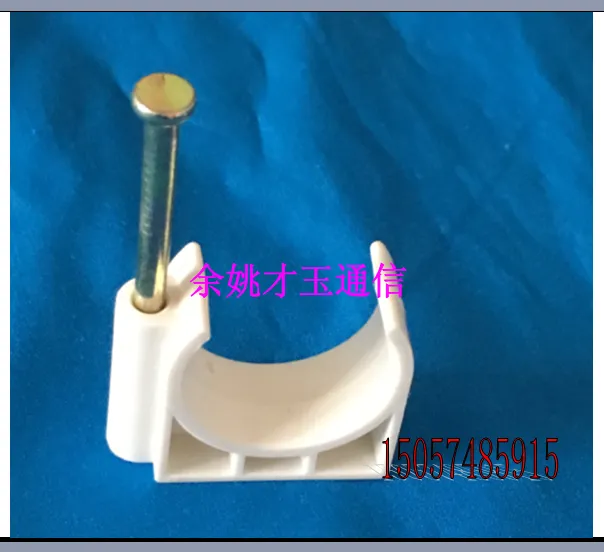

（8）  管 卡（CXGP—26）产品用途：用于在墙壁上固定C型管。

二、C型管及配件建设维护原则

1、C型管每间距0.5米用钢钉将管卡固定在墙面上，将C型管卡

入管卡内。

2、楼道中所遇到的落水管或煤气管道及障碍物等可采用4只90°

（内外侧）弯头与C型管相互连接跨越。

3、如遇楼道内楼梯台阶或横梁时，可用145°、125°、90°弯

头与C型管相互连接跨越，形成与楼梯相同的角度连接。

4、光纤入户前，先从用户家中用冲击钻打一个直径10mm穿线孔，

将室内线套从用户家中穿出，并保持光纤与洞孔有一定的弧度，防止

光纤折断

5、若C型管内光纤放置较多，为防止光纤线露在卡槽外可用线卡

卡入槽内。
