304材质驼峰支撑板

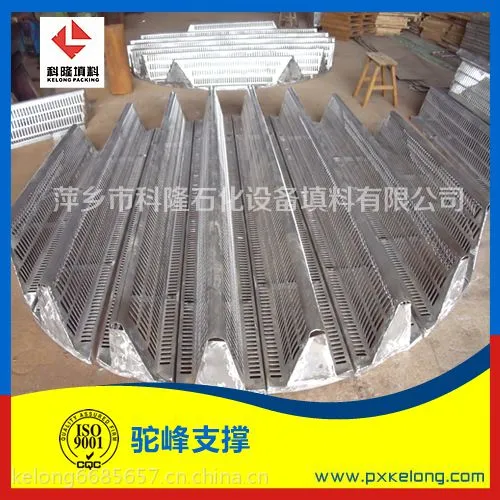

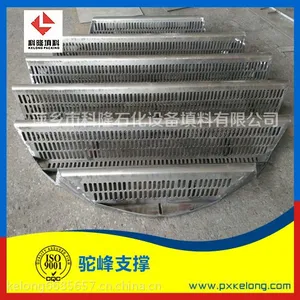

    《江西省萍乡市科隆石化设备填料有限公司》产品介绍：304材质驼峰支承板全称为梁型气体喷射式填料支撑板。驼峰支承板是目前的散堆填料支承之一.由若干条支承梁元件组装而成，形状及结构见图。我公司生产的驼峰支撑板除304材质外，还可生产321、316、316L等材质的金属驼峰式填料支撑板。

304材质驼峰支承板每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液；梁上供气体喷出的用钢板冲压成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜；能从人孔进入塔内。支承板由多块梁型支承板拼装而成，为可拆结构.

    产品优点：304材质驼峰支承板主要优点有：①自由截面率接近甚至超过***（这里的自由截面率为支承板平面展开图上的自由面积与塔横截面之***比）；②为汽液两相提供不同的通道，从而避免了其间的流动干扰，即使在很高的气、液负荷下操作压降也很小；③气、液两相流体通量大，大于其它任何类型支承板；④除支承填料层外，还对气、液两相流体进行了均匀分布，从而***了高效塔填料发挥出较高的传质效率；⑤梁式结构刚性好，易于分块和安装，特别适于大塔。基于以上优点，梁型气体喷射型支承板正获得越来越多的应用。

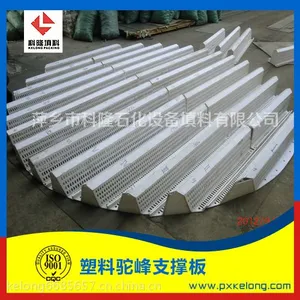

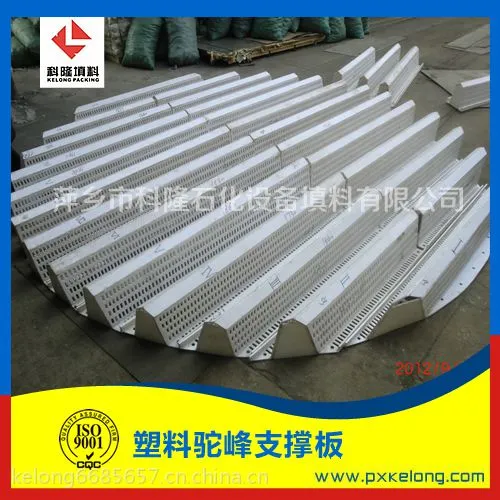

     应用性能：304材质驼峰支承板液体通量可达200m³/ m².h,压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在驼峰上覆盖一层小尺寸的钢板网.其材质可以是各种金属、塑料和陶瓷。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

    安装要求：304材质驼峰支承板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.

    材质适用温度：对于不锈钢支承板，使用温度为300℃以下。

    产品应用范围：驼峰支撑板应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。针对承重、耐温和介质腐蚀性等条件，该支承板可分别用金属、塑料（或树脂）、驼峰支撑是目前用于颗粒填料的性能***，应用***的大塔支承，广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的直径达10m以上。此外，还有钟罩型支承，波纹板网支承和格栅式支承等。

我厂可按客户需求生产各种产品，并提供设计、制造、指导安装一条龙服务。

详情请来电咨询销售部。 联系电话：15807994287、07996685657
