专业生产弹簧式电缆卷筒、电动式电缆卷筒、

磁滞式电缆卷筒、重锤式电缆卷筒

根据客户要求选型定制非标电缆卷筒

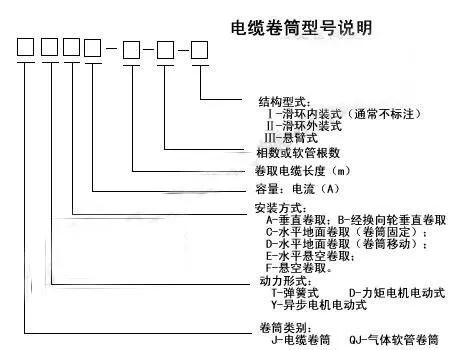

电缆卷筒分类

按动力形式分为

弹簧式电缆卷筒、力矩式电机电动式电缆卷筒、异步电机电动式电缆卷筒

按安装方式分为

A-垂直卷取、B-经换向轮垂直卷取、C-水平地面卷取（卷筒固定）、

D-水平地面卷取（卷筒移动）、E-水平悬空卷取、F-悬空卷取

按结构形式分为

Ⅰ-滑环内装式、Ⅱ-滑环外装式、Ⅲ-悬臂式

电缆卷筒选型

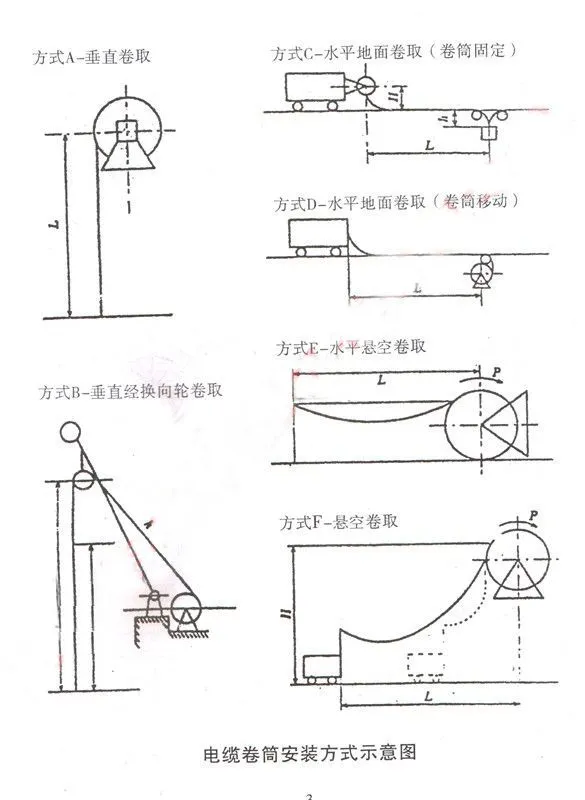

电缆卷筒的卷取长度以安装方式图中L为准，配备电缆长度分别为
①方式A为L+3圈。
②方式B为L+h+3（其中h值在订货时须注明）。
③方式C、D中，为L+H+h+3圈。
④方式E、F为L+2米+3圈

电缆卷筒适用范围
广泛应用于起重、船舶、港口、矿山、冶金、工业自动化隧道、架桥、市政工程、矿油勘探和井下作业等行业和区域的供电设备上。

电缆卷筒使用条件

①海拔高度不超过2000m
②工作温度范围-30℃-40℃
③工作制：连续
④户内、户外均可使用，户外使用时应附设防雨、防暴晒顶棚。
⑤额定电压：直流220V，交流380V

电缆卷筒工作原理
释放电缆
当用电设备（如起重电磁铁、电动平车等）移动时，缠绕在卷筒上的供电电缆在重力（铅锤）方向或牵引力的作用下，随之释放，保持用电设备连续供电，与此同时，原放松状态的涡卷弹簧绕轴卷紧，为卷取电缆做准备。

卷取电缆
当用电设备返回时，重力或牵引力对电缆的作用被解除，此时，涡卷弹簧开始释放能量，驱动卷筒，以相应的速度把电缆卷绕在卷筒上。
