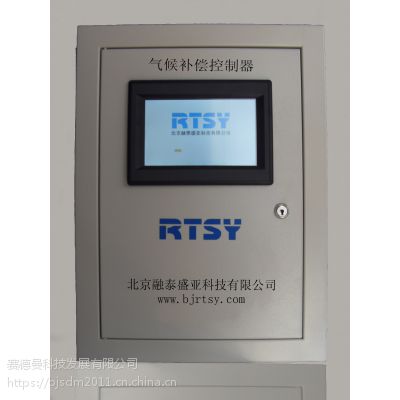

融泰盛亚楼宇分时分温控制器

一：现场控制器分时分温控制功能说明

RSTY楼宇现场分时分温控制器是一套适用于同一外网系统内办公楼、学生公寓与住宅并存，实现连续供热用户与分时需热用户按供热时间进行独立管理，对办公楼实现上班时间供热、下班时间防冻的功能自动定时切换。

二：主要功能

对于办公楼、学生公寓，在供暖时间段实时采集楼宇入口水温与回水温度及室内温度，***驱动电动阀，控制楼宇供热量的分配，***供暖室温相对稳定，在防冻时段内，实时根据采集回水温度，控制电动阀动作，***系统水流正常、室内温度在8℃左右，降低能源消耗；

三：楼宇现场分时分温控制器对此供暖系统的适用性

此供热系统中，既包含了像住宅楼这样需24小时供热的用户，也包含了像办公楼、学生公寓这样只需分时供暖的用户，属于典型的分时段供热用户与连续供热用户并存的供暖系统；

综上所述，通过楼宇分时分温控制器配合电动阀可简单实现各楼宇的分时、按量供热、***按需供热，避免能源浪费。

四：楼宇现场分时分温控制器控制原理分析

楼宇现场分时分温控制器理论依据

根据供暖所需基本耗热量计算公式：

Q=K×F×(t_n－t_w)×α
K——结构传热系数，W/m²℃；
F——供热面积，m²；
t_n——冬季室内计算温度，℃；
t_w——供暖室外计算温度，℃；

α——维护结构的温差修正系数。

设同样的室外温度条件下，假定供暖季夜间平均室外温度为－2℃，则室内温度要求分别在18℃和7℃的需热量分别为：

Q₁=K×F×（20－(－2)）×α （Q₁为室内温度为20℃时的需热量）

Q₂=K×F×（7－(－2)）×α   （Q₂为室内温度为7℃时的需热量）

则

即室内温度7℃时所需的热量只为20℃的41%，故对于平均室外温度为－2℃时夜间防冻可降低60%的能量消耗。

五：楼宇现场分时分温控制器曲线分析

楼宇现场分时分温控制器的相关管线设备主要由：

电动三通阀、旁通阀、供水温度变送器、回水温度变送器、混水温度变送器及手动蝶阀组成，同时对被控楼宇的室内温度进行采集。

从上系统图可以看出，供往楼宇的循环水在进入楼宇前被一分为二，一部份进入楼宇参于供热，一部份通过旁通管与楼宇回水一起进入回水总管；当需要调整楼宇负荷时只需通过调节进入楼宇的流量就可达到调节室内温度的目的；

六：楼宇现场节能效果分析

上班时间内楼宇现场分时分温控制器根据采集的室内温度信号与设定的室内温度要求控制电动阀开度，当采集的室内温度高于设定室内温度时，电动阀将自动关小进入楼宇的供水量，从而达到降低进入楼宇热时的目的，反之亦然!!!

下班时间内，楼宇现场分时温控制器根据采集的室内温度信号与设定的防冻室内温度要求及陈冻回水温度要求比较，当室内温度低于防冻设定室温或回水 温度低于设定的陈冻回水温度时系统将自动增加电动三通阀开度，即增加进入楼宇的循环流量，达到室内回温的目的，避免循环水冻死，反之亦然。下班时间内，电动阀开至40%状态（即： 0%供往楼宇，60%回至总回水管），即有40%热水参于循环，防止循环水系统冻死，故在此时间段内楼宇约有60%的能量被节约；

而此改造后的系统可以对办公楼与住宅楼进行了独立分时管理，当多栋办公楼在不同的时间下班时或有其中一栋楼有加班作业时可以实现某一栋楼的单独供热而其余楼宇进入防冻运行。（下为例图）

如上图所示，办公楼1与办公楼2为两个相对独立的系统，各自具有自己的供暖时间和防冻时间，如设定办公楼1从21：00开始进行防冻，设办公楼2从23：00开始防，两者之间实现不同下班防冻时间，有其中某办公楼有加班作业而致使整个办公系统同步供暖而产生的浪费现象。

对于教学办公楼整个供暖季约有：64%的时间处于防冻状态，学生公寓约有33%的时间处于防冻状态，故通过楼宇现场分时分温控制器配合电动三通阀实现对各楼宇的分时分温控制能源节约空间非常大。

6.1.1 通讯功能

负责采集本栋楼的供水温度、回水温度、室内温度及电动阀开度并负责将以上信号上传至控制室，按用户需求可通过控制室远程控制现场控制器启停运行参数设定，如某栋办公楼需要加班供暖时，这时现场控制器进入防冻运行时段，可通知总控室启动现场控制器运行供暖，方便快捷。
