三网合一配线架是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，方便的实现两种光纤的连接、分配和调度。

 您好！感谢您的光临！

     宁波市一环通信科技有限公司是一家专业生产和销售各类钣金产品的公司，集设计，生产，销售和提供服务为一体。我们可根据您的要求进行设计,制造生产各类网络机柜、服务器机柜、户外防水机柜、操作台、屏幕墙、电力柜、配线机柜、19英寸机架安装的ODF光纤配线架、DDF数字配线架、MDF音频配线架等系列产品。
     我们将以的品质，您满意的价格，诚信的态度为您服务，期待与您的合作，希望与您共同发展!
联   系   人：罗先生  联  系 方 式：13884480995    QQ：752390968
邮   箱：752390968@qq.ocm   公  司 网  址：

ODF光纤配线架、ODF光纤配线柜、三网合一光纤配线架、三网合一光纤配线柜、四网合一光纤配线柜（架）

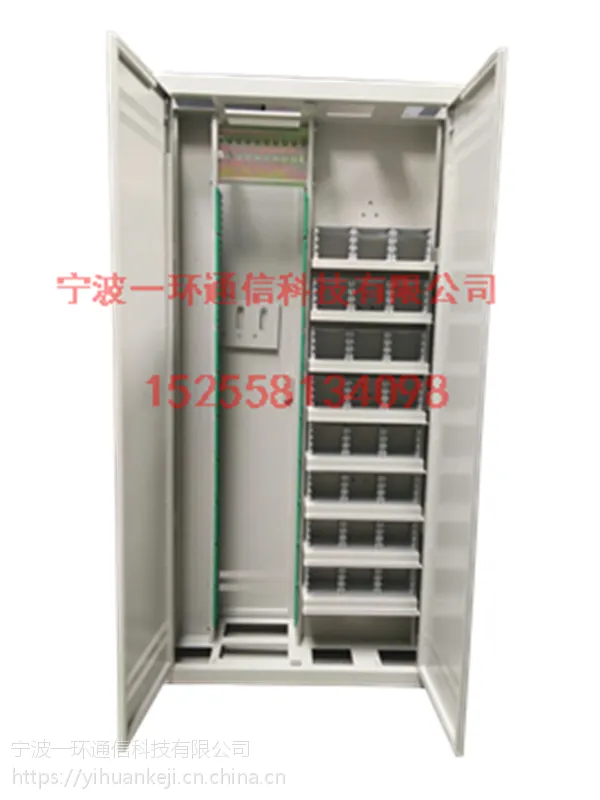

ODF光纤配线柜：288芯ODF光纤配线柜！360芯ODF光纤配线柜！480芯ODF光纤配线柜！576芯ODF光纤配线柜！648芯ODF光纤配线柜！720芯ODF光纤配线柜！864芯ODF光纤配线柜！1152芯ODF光纤配线柜

ODF光纤配线架：288芯ODF光纤配线架！360芯ODF光纤配线架！480芯ODF光纤配线架！576芯ODF光纤配线架！648芯ODF光纤配线架！720芯ODF光纤配线架！864芯ODF光纤配线架！1152芯ODF光纤配线架

三网合一光纤配线柜：288芯三网合一光纤配线柜！360芯三网合一光纤配线架！432芯三网合一光纤配线柜！576芯三网合一光纤配线柜！648芯三网合一光纤配线柜！720芯三网合一光纤配线柜！

三网合一光纤配线架：288芯三网合一光纤配线架！360芯三网合一光纤配线架！432芯三网合一光纤配线架！576芯三网合一光纤配线架！648芯三网合一光纤配线架！720芯三网合一光纤配线架

三网合一光纤配线柜：288芯三网合一光纤配线柜！576芯三网合一光纤配线柜！648芯三网合一光纤配线柜！720芯三网合一光纤配线柜！960芯三网合一光纤配线柜

四网合一光纤配线柜（架）：288芯四网合一光纤配线柜（架）360芯四网合一光纤配线柜（架）432芯四网合一光纤配线柜（架）576芯四网合一光纤配线柜（架）648芯四网合一光纤配线柜（架）720芯四网合一光纤配线柜（架）

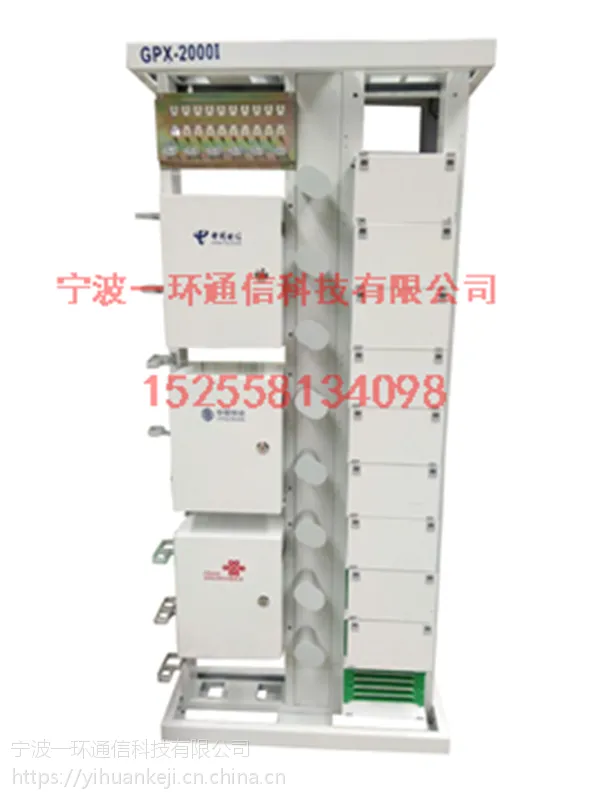

【GW-GPX97型光纤配线柜、GW-GPX2000型光纤配线柜、GW-GPX2000I型光纤配线柜、GW-GPX2000II型光纤配线柜、GW-GPX145型光纤配线柜】

ODF（Optical Distribution frame）光纤配线架

光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

外观结构

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

【一环通信产品】OMDF光纤总配线架、三网合一光总配线架、ODF光纤配线柜（架）、三网合一配线柜（架）、三网合一光缆交接箱、四网融合光缆交接箱、免跳纤光交箱、不锈钢光交箱、三网合一分纤箱、四网合一楼道箱、光缆分光箱、光纤分纤箱、光分路器箱、光纤配线箱、光纤楼道箱、ONU综合配线箱、ODF单元箱、综合配线柜、户外机柜、监控箱、DDF数字配线架、音频配线架、光缆终端盒、光缆接头盒、网络机柜、光纤快速连接器、光纤冷接子、束状尾纤、光纤桌面盒、光纤信息面板、熔接盘、一体化托盘、皮线光缆开剥器等光纤网络产品……

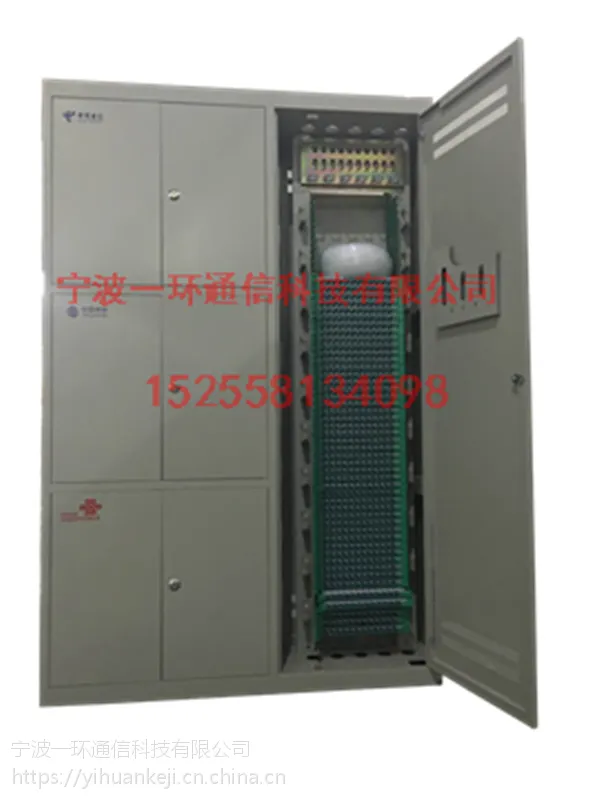

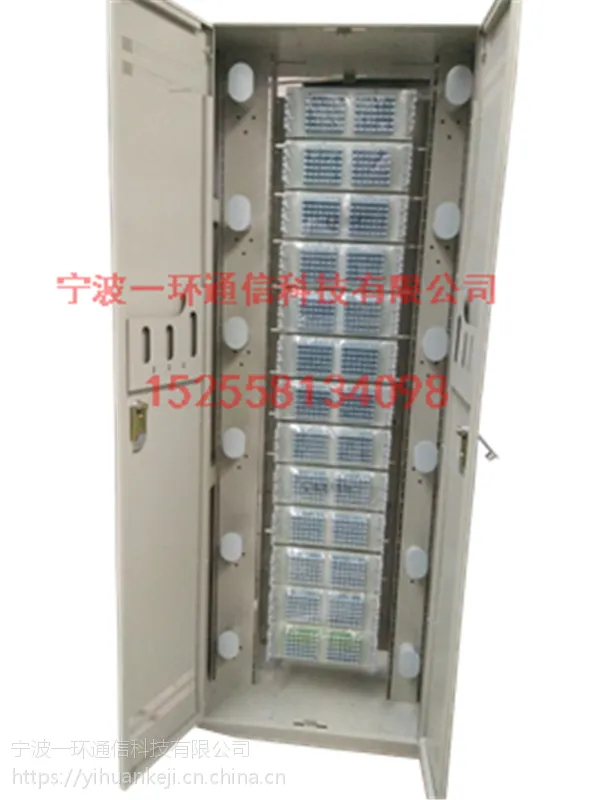

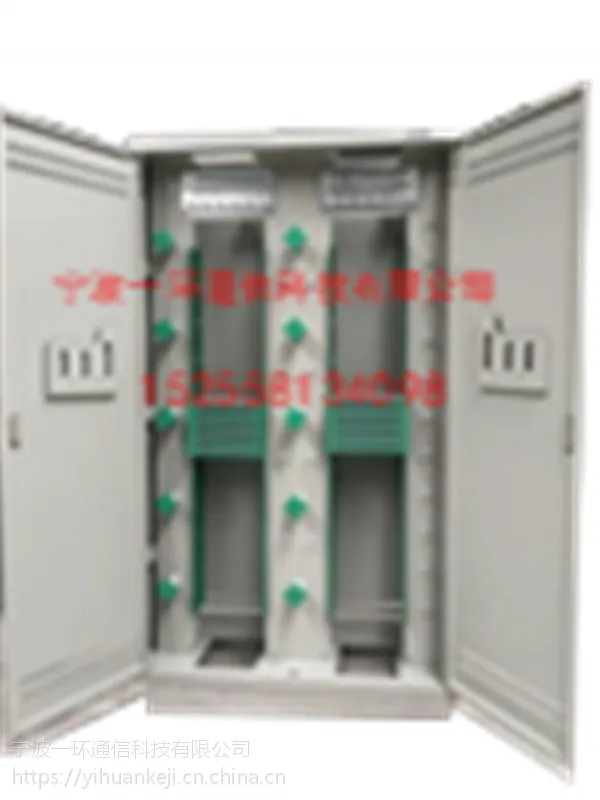

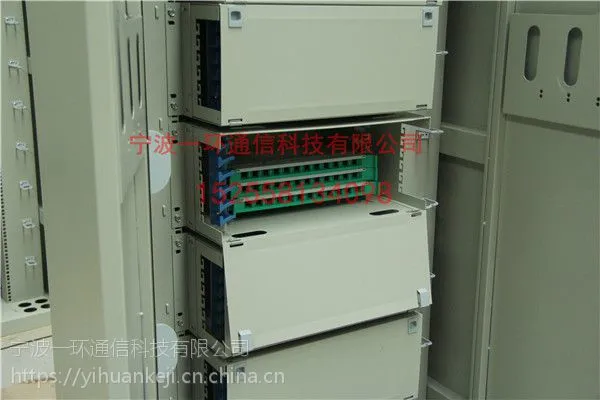

【产品概述】光纤配线架,又简称ODF，是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入***的设备。

光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

【产品信息】

【产品特征】

u 19英寸宽的标准单元尺寸，既可装入配线架机柜，也可该做壁挂安装

u 模块化设计，可根据光缆的数量和规格选择相对应的模块

u 合理的走线、绕、贮纤结构***光纤在任何地方的曲率半径不小于40mm

u 所有塑料均采用阻燃工程塑料，表面采用镀金、银、镍工艺和防腐处理

u 具有光缆引入、固定和保护功能;光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

u 具有调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能

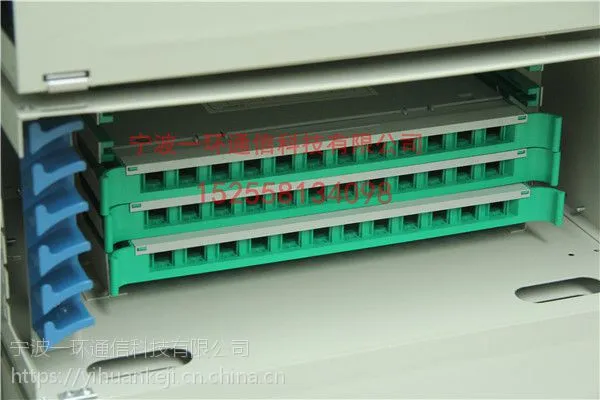

u 配线箱内采用抽屉式结构，操作时可抽出，完毕后放回，灵活简便

【技术指标】

环境温度：-40℃-+60℃

相对湿度：≤95%

大气压力：70kpa-106kpa

连接器损耗（插入，重复）：≤0.5db

回波损耗：pc40db, UPC≥50dB, APC≥60dB

光纤转接器插拔1000次变化量≤0.2Db

高压防护接地机箱电阻：≥20000MΩ/500V(DC)

箱高压防护接地与机箱耐压≥15000V(DC)/1min，不击穿，无飞弧。

箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

机箱的秘封防护等级：达到GB4208标准IP65级。

ODF配线架在综合布线中的应用

综合布线系统中，ODF光纤配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

一环通信三大优势

01产品优势：

? 自主生产，可定制各类产品

? 经久耐用，防水效果好

? 选用***冷轧板/不锈钢/SMC材质

? 产品质量稳定，经得起市场磨砺

02企业优势：

? 引进***设备，流水生产线，二十多道***生产工艺

? 专注于研发、制造***于行业水平的通信设备

? 提供来图、来样定制服务

03市场优势：

? ***高，客户美誉度高

? 专业的销售管理和售后团队

? 强大的经销商支持体系

? 生产效***，供货速度快

【一环通信】产品售后服务

为创造品牌,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨&＃39;的精神,以“***的价格,最周到的服务,***的产品质量&＃39;的原则向您***：

一,产品质量承诺：

1, 产品的制造和检测均有质量记录和检测资料。

2, 对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。

二,产品价格承诺：

1,为了***产品的高可靠性和***性,系统的选材均选用国内或国际优质品牌产品。

2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以***的价格提供给贵方。

三,交货期承诺：

产品交货期：尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。

四,环球售后服务承诺：

1,服务宗旨：快速,果断,准确,周到,***

2,服务目标：服务质量赢得用户满意

3,服务效率：保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。

4, 服务原则：产品保修期为十二个月,在保修期***方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
