湖北荆州市GQF-MZL模数式桥梁伸缩缝*F80桥梁伸缩缝

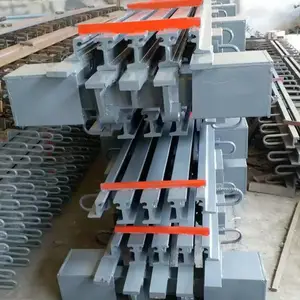

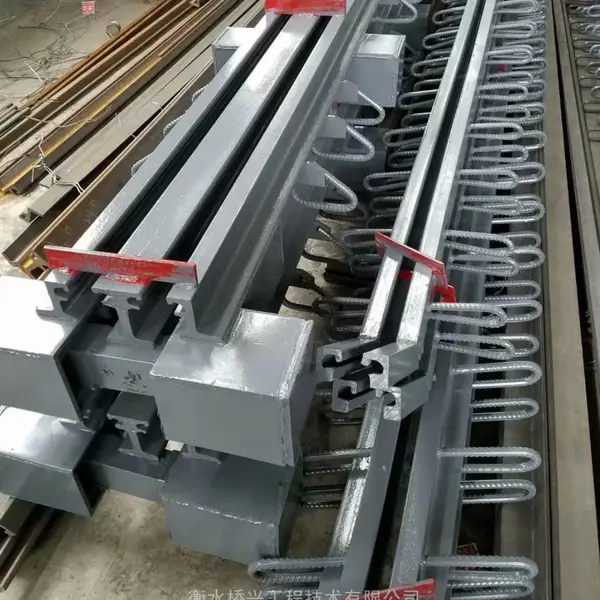

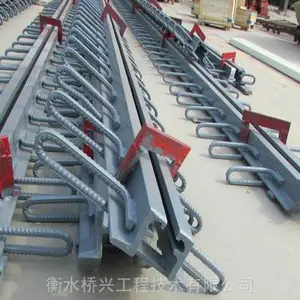

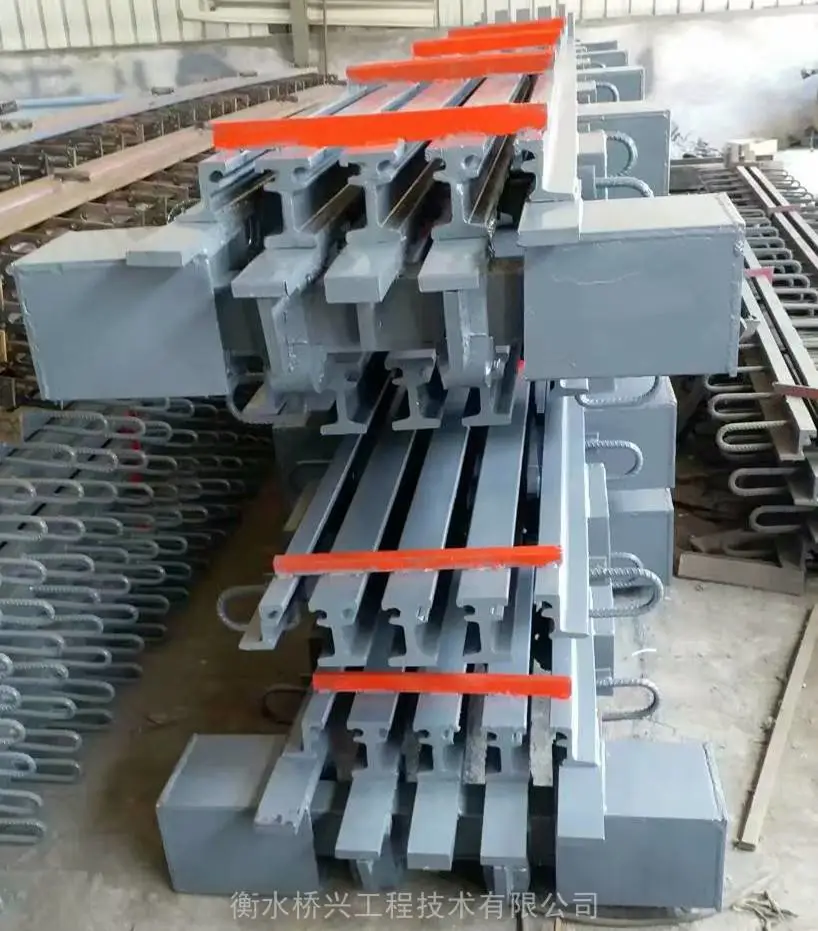

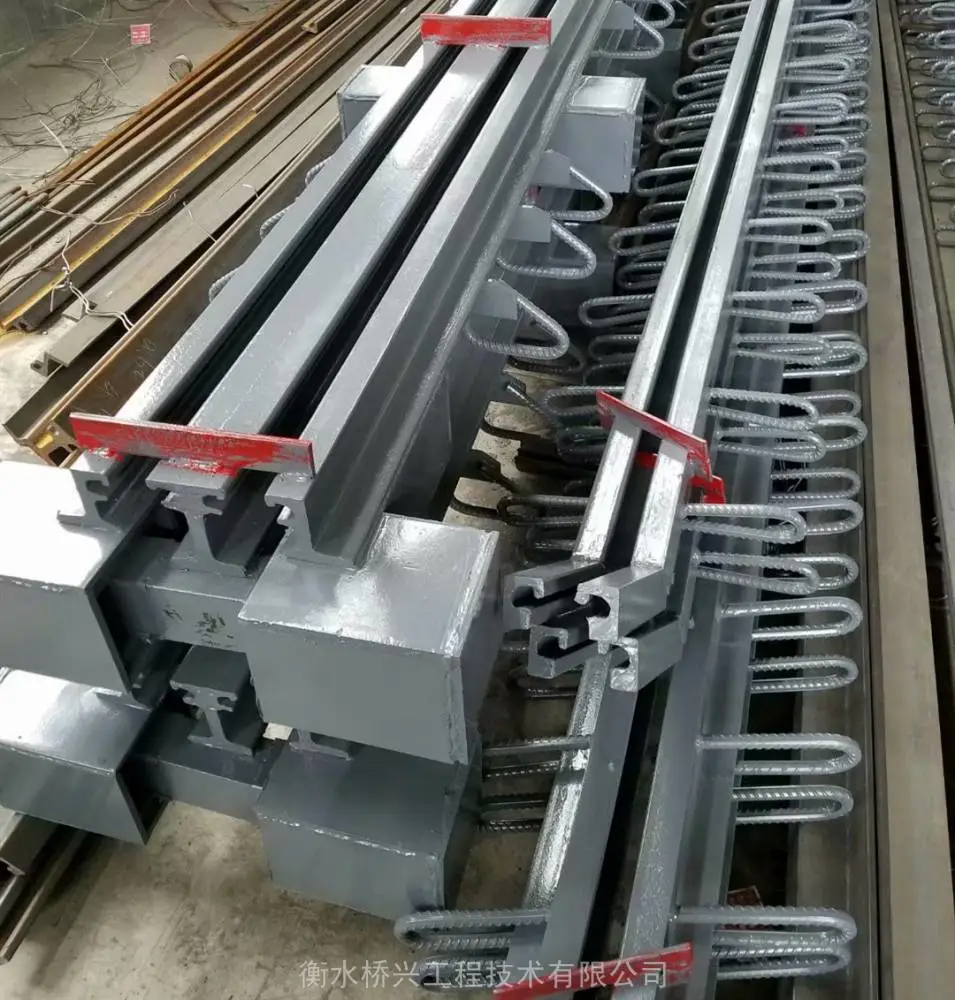

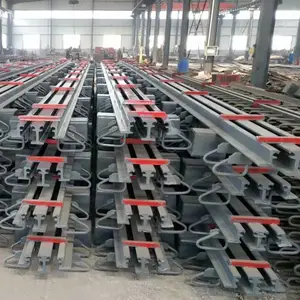

GQF-MZL型桥梁伸缩缝的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既***受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到范围，节约了钢材。该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易***位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。

组合式伸缩缝：组合伸缩缝(或模数式伸缩缝)是采用橡胶与钢板或型钢组合而成的，能够适应更大的变形量。特大桥和大桥应采用这种伸缩缝。组合伸缩缝有多种形式，构造也较复杂。这类伸缩装置，其构造的共同点在于均系由V形截面或其他截面形状的橡胶密封条(带)，嵌接于异形边钢梁和中钢梁内组成可伸缩的密封体。异形钢梁直接承受车辆荷载，其高度应根据计算确定，但不应小于70mm，并应具有***的锚固系统。根据需要的伸缩量，可随意增加中钢梁和密封橡胶条(带)的数量，加工组装成各种伸缩量的系列产品。德国毛勒伸缩装置的一种，其密封橡胶条为鸟型构造，伸缩量为80～1040mm。桥梁运营的实践经验表明，桥面上的伸缩缝在使用中很容易破坏，因此对于多跨简支梁桥，为了提高行车的舒适性，减轻桥梁的养护工作和延长桥梁的使用寿命，桥面应尽量连续，使得多孔简支梁桥在竖直荷载作用下为简支体系，水平力作用下具有一定连续功能的结构。桥面连续构造的做法较多，刚性桥面铺装层相连，它是将两梁端用22φ钢筋搭焊，其上铺设薄钢板，借以承托现浇筑的桥面混凝土，在支点区还加设桥面钢筋网，并在其顶面设一条假缝，内嵌木条。 采用桥面连续构造时，连续部分桥面易于开裂。为改善桥梁结构受力状态，可采用简支—连续构造，使多跨简支梁在一期恒载作用下处于简支体系受力，然后将相邻两梁端作完全固结处理，在二期恒载和活载作用下处于连续体系受力，避免了简易桥面连续易开裂的缺点，并使结构更呈现出连续梁桥的特性，适合于地基良好的场合。GQF-MZL160型伸缩缝采用边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的一种桥梁伸缩装置。

湖北荆州市GQF-MZL模数式桥梁伸缩缝*F80桥梁伸缩缝
