产品详细介绍

适用范围

　　本产品适用于高层建筑、医院、剧场、电站、地铁、隧道、石油化工行业等有特殊的阻燃和无卤、低烟、低毒安全清洁要求的固定敷设场合。

　　电力电缆用于额定电压为0.6/1KV的输配电系统。

　　控制电缆用于额定电压为450/750V及以下的控制、监控回路及保护线路。

　　其中的耐火电缆，除了能在正常工作条件下传输电力外，也可在发生火灾的一段时间内还能供电，以便进行紧急消防、抢救人员疏散等工作，减少火灾损失。

　　电缆在正常使用时，交联聚乙烯绝缘电缆，导体长期允许工作温度不超过90℃，短路时（最长持续5秒），导体温度不超过250℃。聚氯乙烯绝缘电缆，长期工作温度不超过70℃，短路时（5秒内），不超过160℃。低于0℃敷设时，电缆必须予先加热。

   低烟、低卤（无卤）阻燃电缆主要性能

一、 产品按照相应***（IEC-502）及相应***（GB12706-91）生产。

二、 阻燃性能达到或超过GB12666.5-90A类成束燃烧试验性能。

三、 烟密度小、透光***。低烟、低卤阻燃电缆燃烧时最小透光率应不小于30%；低烟、无卤阻燃电缆燃烧时最小透光率应不小于60%。

四、 取自电缆护套燃烧时的低卤（无卤）性能应满足在GB/T17650.1规定的试验条件下，燃烧时产生的卤酸气体释出量：低烟、低卤阻燃电缆不大于100mg/g;低烟、无卤阻燃电缆不大于5 mg/g。

五、 电缆燃烧时释出气体的PH值和电导率测试按GB/T17650.2规定；低烟、低卤阻燃电缆PH值不小于2.5，电导率不大于300us/mm;低烟、无卤阻燃电缆PH值不小于4.3,电导率不大于10 us/mm。

六、 耐火电缆的耐火等级达到GB12666.6-90A类。

由于以往电缆灭灾的教训，近年来阻燃电缆技太获得了长足发展，特别是低烟、低卤（无卤）阻燃电缆的技术更是越来越成熟。低烟、低卤（无卤）阻燃电缆提到了国内电缆线路设计使用部门的重视，电缆制造商更是竟相开发各种低烟、低卤（无卤）阻燃电缆。电缆的低烟、低卤（无卤）阻燃性能已成为电缆发展的必然趋势。

我国城市的建设已不断的向高层和地下延伸。大量的高层建筑、地铁、遂道、电站、舰船等对电缆的要求也不断的提高，这些地方大多比较密集的地方，一旦发生火灾人员也不易撤离，所以这些地方使用的电缆对电缆的低烟性能、低毒性能、阻燃性能的要求非常严格。而传统的阻燃电缆大多直接采用普通90oCPVC护套料。它借助与氯乙烯聚合物受到热到约194oC开始分解而逸出的氯化氢（HCL）气体，覆盖在燃烧体系周围隔离空气，同时HCL能捕捉聚合物燃烧过程中生成促进燃烧连锁氧化反应的自由基OH，减缓系统的燃烧。但是此种电缆在发生火灾燃烧时释放出大量的剧毒、有腐蚀性的HCL气体，并且给救援工作带来很大的困难。

为了尽量减少和避免火灾以及火灾造成的二次伤害，在许多重大工程中使用通过A类成束燃烧试验的低烟、低卤（无卤）阻燃电缆是刻不容缓的。

电缆选用说明

一、 低烟、低卤（无卤）阻燃电缆和普通电缆一样，均按相应的***（如IEC502）***（如GB12706）生产。

二、 低烟、低卤（无卤）阻燃电缆利用各种低卤或无卤阻燃材料和合理的结构，在不改变绝缘的电气性能，不改变电缆材料参数的情况下实现电力电缆的低烟、低卤（无卤）性能，并使用阻燃性能达到GB12666.5-90A类成束燃烧试验。

三、 低烟、低卤（无卤）阻燃电缆与普通规格电缆相比，其性能如工作温度、导体电阻、绝缘电阻、载流量、弯曲半径、敷设条件、使用场合、安装方法等均可与普通电缆视作等同。

四、 低烟、低卤（无卤）阻燃电缆表示方法：DD-低烟、低卤 WD-低烟、无卤

ZA-成束燃烧A类阻燃 Y-聚烯烃

其余符号和数字与普通电缆表示方法相同

如：DDZAVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装低烟低卤阻燃（成束燃烧A类）电缆。

WDZAYJY23交联聚乙烯绝缘聚烯烃内护套钢带铠装聚烯烃外护套低烟（无卤）阻燃电力电缆（成束燃烧A类）。

五、 要求承受径向机械外力时可选用钢带铠装电缆（22、23型）；

要求工作温度90oC时，可选用交联聚乙烯绝缘电缆；

用于人流密集场所及地下公共设施可选用低卤电缆（DD型）；

豪华宾馆、***办公楼、地铁、医院及重要设施等可选用无卤电缆（WD型）。

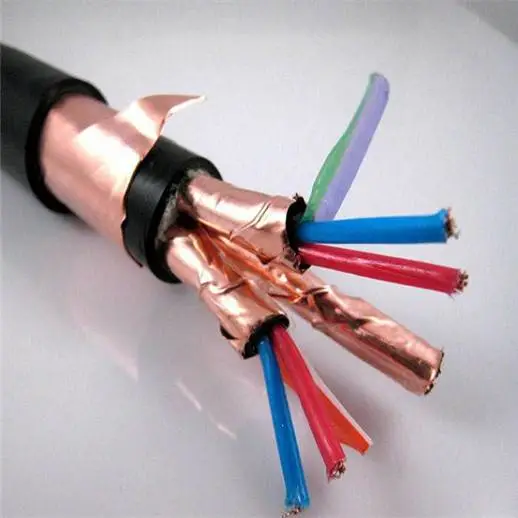

六、低烟、低卤（无卤）阻燃电缆结构图 1. 导体 2绝缘 3半导电屏蔽 4钢带屏蔽 5填充 6包带 7内护套 8钢带铠装 9外护套

七、客户要求，可增加电缆的防白蚁性能。

型号名称

DLD-KVV铜芯聚氯乙烯绝缘和护套低烟低卤控制电缆

DLD-KVVP铜芯低烟低卤聚氯乙烯绝缘和护套铜网编织屏蔽控制电缆

DLD-KVV22铜芯低烟低卤聚氯乙烯绝缘和护套钢带铠装控制电缆

WLD-KJEG铜芯交联聚烯烃绝缘热固性护套低烟无卤控制电缆

WLD-KJEGP铜芯无卤低烟交联聚烯烃绝缘热固性护套铜网屏蔽控制电缆

WLD-KJEGP2-22铜芯无卤低烟交联聚烯烃绝缘热固性护套铜带屏蔽钢带铠装控制电缆
