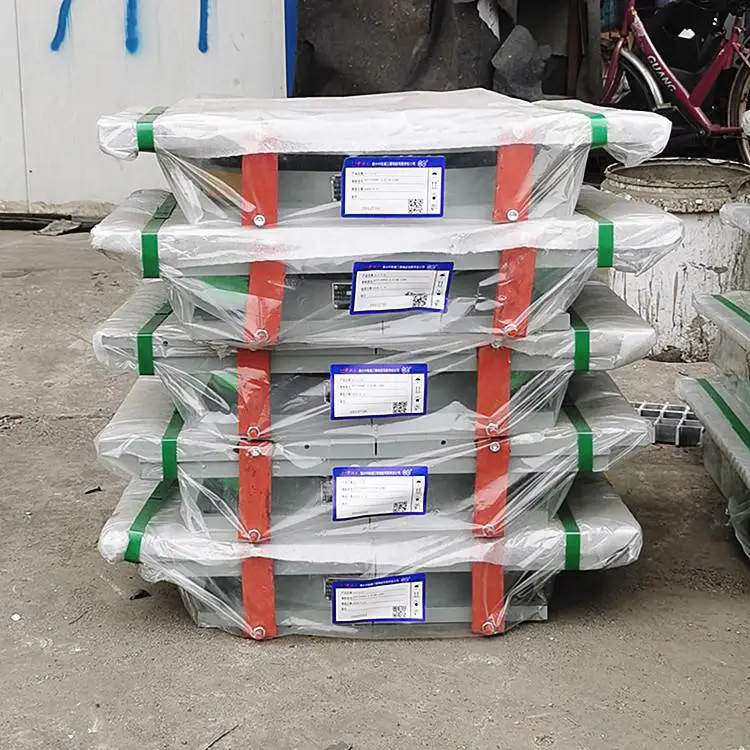

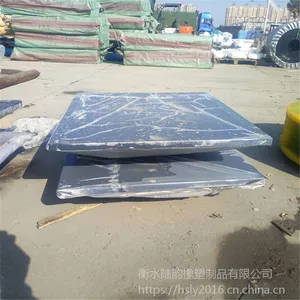

成武 陆韵 QPZ系列盆式橡胶支座包装

陆韵帮你介绍盆式支座整套安装方法：

1、预制梁的安装

A、B、C、D、E与现浇梁的安装一致。

F、预制梁上不易预留套筒孔，可以预埋钢板，预埋钢板的长度和宽度都比盆式支座顶板大200mm以上，预埋钢板顶应焊接足够多的锚固钢筋并钻适当数目的排气孔。（此时不用安装支座顶板的套筒）

G、吊装预制梁位，落梁时应平稳准确。采用对称断续焊接方式把预埋钢板与支座顶板焊接牢固，采取降温措施，防止支座顶板过热而损坏聚四氟乙烯板和硅脂。

H、拆除四块连接钢板，对于活动支座用酒精或丙酮清洁不锈钢板表面，

2、成武 陆韵 QPZ系列盆式橡胶支座 为你创造无比价值现浇梁法支座的安装

A、桥墩支承垫石应设置套筒预留孔，孔的尺寸应为两倍至三倍套筒或螺杆的直径，深度稍大于套筒(螺杆)的长度。

B、在桥墩支承垫石上按设计图标出支座设计中心线。

C、产品出厂时是对中组装的（即支座是对称的），对于单向或双向活动支座，应根据安装时的气候温度按要求预设偏移量，然后用四块钢板连接牢固。（无特殊情况不需按调整偏移量。）

D、整体吊装支座，将螺栓穿过支座底板和顶板的螺栓孔后扭入套筒内 (对于某些规格的固定支座必须拆除四块连接钢板，将支座顶板旋转一定角度以错开底板和顶板的螺栓孔位置后才能安装螺栓，然后将支座顶板旋转回原位，紧固好四块连接钢板)。找正纵、横向设计中心位置位，使套筒插入垫石预留套筒孔内，用四块钢楔块调整支座水平至设计标高，支座底板高出垫石顶面20~50mm，并使支座的四角高差不大于2mm。

E、用环氧砂浆或无收缩砂浆灌注预留套筒孔及支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注密实。

F、将支座顶板作为现浇梁模板的一部分进行浇注。为防止漏浆，可在顶板与模

板之间四周空隙处用纱布或软木板填充。以后拆除模板时再除去。

G、现浇梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除四块连接钢板，以免梁体的正常转动和位移受到约束。

H、对于活动支座，用酒精或丙酮清洁不锈钢表面。

环氧砂浆建议采用如下配方：（按重量比）

      环氧树脂：100

      苯二甲酸二丁脂：12

       乙二胺：8－10   或   三乙烯四胺：14－15       水泥或细砂：250－300

       因乙二胺在夏季固化过快，建议夏季用三乙烯四胺；春秋冬季用乙二胺。

3   焊接方式安装

  成武 陆韵 QPZ系列盆式橡胶支座 为你创造无比价值当墩台或(和)梁体设置有预埋钢板时,可采用焊接方法安装支座。先在预埋钢板上标出设计中心线，然后把支座吊到预埋钢板上，调整支座中心与设计中心对齐，后焊接，焊接时应采用断续等措施防焊接热烧坏内部橡胶和聚四氟乙烯板等零部件。焊接后对焊缝进行防锈处理。
