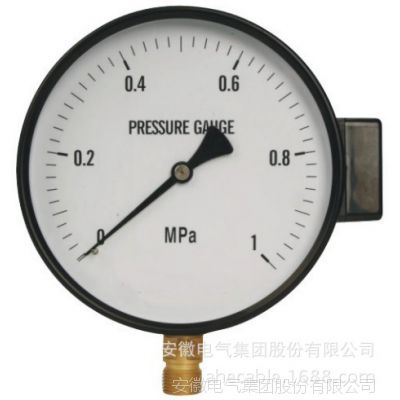

YTZ电阻远传压力表

1、适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。此外，本压力表并能就地指示压力，以便于现场工作检查。

2、主要技术指标滑线电阻式发送器接线图

YTZ电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表 正常工作无明显影响。

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃

***度等级：1.6级

发送器起始电阻值：30～20Ω

发送器满度电阻值：340～400Ω

发送器接线端外加电压不大于6V

电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。

温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃

技术指标

测量范围Mpa

0～0.16 ，0～0.25 ，0～0.4 ，0～0.6

0～0.1 ，0～1.6 ，0～2.5 ，0～4

0～6 ，0～10 ，0～16 ，0～25 ，0～40

-0.1～0.06 ，-0.1～0.15 ，-0.1～0.3 ，-0.1～0.5

-0.1～0.9 ，-0.1～1.5 ，-0.1～2.4

工作条件

(1)环境温度：-40～60℃

(2)工作压力：

静 负 荷：用至测量上限值的3/4

交变负荷：用至测量上限值的2/3

短时压力：用至测量上限值

(3)相对温度：<85%

结构原理

本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分

的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中

的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于 电刷在电阻器上滑行，

使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一 相应的读数值。同时，一次

仪表也指示出相应的压力值。

远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等

相关区别

远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。仪表内部设置一滑线电阻式发送器，可把被测值以电量值传至远离测量点的二次 仪表上，以实现集中检测和远距离控制，仪表也能就地指示压力，以便于现场工艺检查。仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。

远传压力表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构 中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪 表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器输出的4-20mA标准信号送入到程控系统中。

精度等级
　 市场上通用型EMF的性能有较大差别，有些精度高、作用多，有些精度低、作用简单。精度高的仪表基本误差为（±0.5[%]～±1[%]）R，精度低的 仪表则为（±1.5[%]～±2.5[%]）FS，两者价格相差1～2倍。因此测量精度要求不很高的场所（例如非贸易核算仅以控制为目的，只要求高可靠性 和优良重复性的场所）选用高精度仪表在经济上是不合算的。
　　有些型号仪表声称有更高的***度，基本误差仅 （±0.2[%]～±0.3[%]）R，但有严格的安装要求和参比条件，例如环境温度20～22℃，前后直管段长度要求分别大于10D和3D（通常为5D 和2D），甚至提出流量传感器要和前后直管组成一体在流量标准装置上作实流校准，以减少夹装影响。远传压力表因此在多种型号选择比较时不要单纯只看高指 标，要详细阅读制造厂样本或说明书做综合分析。
　　市场上EMF的作用差别也很大，简单的就只是测量单向流量，只输出模拟信号带动后位仪表；多作 用仪表有测双向流、量程切换、上下限流量报警、空管和电源切断报警、小信号切除、流量显示和总量计算、自动核对和故障自诊断、和上位机通信和运动组态等。 有些型号仪表的串行数字通信作用可选多种通信接口和专用芯片（ASIC），以连接HART协议系统、PROFTBUS、Modbus、CONFIG、FF 现场总线等。

相关要求

变送器的调校是变送器检测过程中最常遇到的问题。在检测时，应把变送器压力输入端和设备管路完全断开，排除压力室内污物，再和标准器相接。电路部分若有电源 供电，可把电流表串入电路中（变送器是电流输出）或将电压表并入电路中（变送器是电压输出），远传压力表也可用另加电源的方法把变送器和直流电流表或电压 表连接在一起。加压至变送器满量程，预压一次。卸压后调整零位，再逐渐升压至满量程，若变送器输出超差，则调整变送器满度旋钮。一般情况下，变送器零位调 整只是对系统有一个零位的偏移量，但对量程的调整会对零点有1/4的影响。例如，某仪表厂生产的输出为（4～20）mA的变送器，不锈钢压力表若零点 （4mA）已调好，在满量程时输出为20.100mA,则调整满度旋钮，调整量为（20.100-20.000）×1/4=0.025mA，使满量程输出 为（20.000-0.025）=19.975mA。卸压后零点输出大概为3.975mA，调整零点至4.000mA，再加压至满量程调整。反复调整，直 至零点和满量程都符合要求为止。
