| 产品特性:铝包钢芯 | 是否进口:否 | 产地:安徽天长 |
| 品牌:安徽电气 | 型号:LBGLJ185/25 | 线芯材质:铝包钢丝 |
| 加工定制:是 | 芯数:7 | 电线最大外径:18.90(mm) mm |
| 拉伸强度:56.81 | 用途:供电线、地线 | 产品认证:TB/T 2937-1998 |
| 物料编号:LBGLJ185/25 |

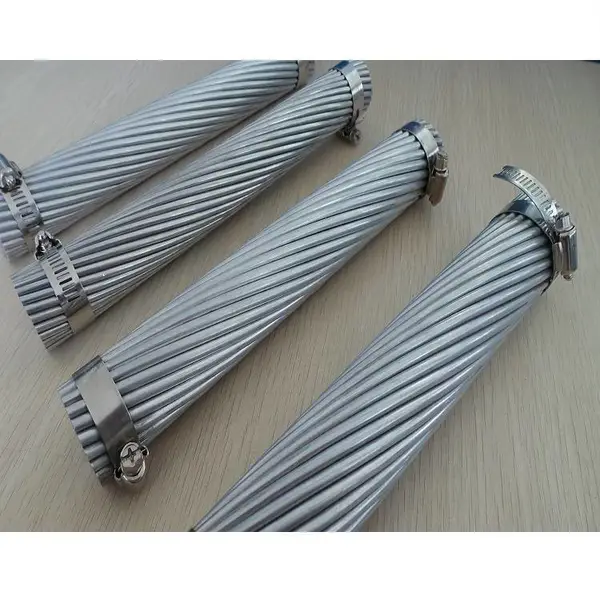

铝包钢芯铝绞线兼有导电性能好,耐腐蚀,高频传输性能好以及钢的强度高等优点。
用 途:
用于单相50Hz,25kV交流电气化铁路的回流线、供电线及架空地线
采用的标准:引自中华人民共和国铁道行业标准TB/T 2937-1998《电气化铁道铝包钢芯铝绞线》。
结 构:24/3.15mm+7/2.10mm
规 格: 185/25
导 电 率:20.3﹪

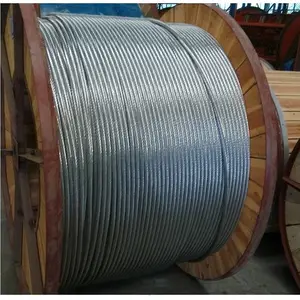

包装木盘:1.6M 3000M/盘
主要技术要求
(1)绞线中的铝包钢单线不允许有接头。
(2)制造长度。铝包钢芯铝绞线的制造长度应满足买方提出的长度要求。
(3)表面形状的质量。绞线及单线表面应光洁,不允许有翅片、氧化皮、锐刃边、起泡、刮痕和针孔、锈蚀裂纹、夹杂物及其它不利于使用的缺陷。绞线应整齐紧密地绞合,不得有缺线、断线、跳线、松股及露钢等缺陷。
(4)绞向及绞合节径比。多层绞线的绞向逐层相反,外层必需为右向(Z-绞向)。导线的绞合节距比应符合表2的规定。
结构元件 | 绞层 | 节径比 |
钢或铝包钢芯 | 6根层 | 16~26 |
12根层 | 14~22 | |
绞层 | 外层 | 10~14 |
内层 | 10~16 |
量大优惠 ,价格详询:13905505237 王经理
产品参数表
序号 | 内容 | 导线截面240mm2 | 导线截面185mm2 | 导线截面70mm2 | |
1 | 计算截面(mm2) | 铝 | 244.29 | 187.04 | 68.05 |
铝包钢 | 31.67 | 24.25 | 11.34 | ||
总计 | 275.96 | 211.29 | 79.39 | ||
2 | 结构 根数/直径 | 铝 | 24/3.6 | 24/3.15 | 6/3.8 |
铝包钢 | 7/2.41 | 7/2.1 | 1/3.8 | ||
3 | 绞线直径(mm) | 21.6 | 18.90 | 11.34 | |
4 | 单位长度质量(t/km) | 885.6 | 678.1 | 261.3 | |
5 | 20℃直流电阻(Ω/km) | 0.1136 | 0.1453 | 0.3991 | |
6 | 综合拉断力(kN) | 73.28 | 56.81 | 22.92 | |
7 | 线胀系数(1/℃×10-6) |
|
|
| |
8 | 弹性模量(MPa) |
|
|
| |
9 | 直径偏差(%) |
|
|
| |
10 | 截面偏差(%) | ±2 | ±2 | ±2 | |
11 | 单位长度质量偏差(%) | ±2 | ±2 | ±2 | |

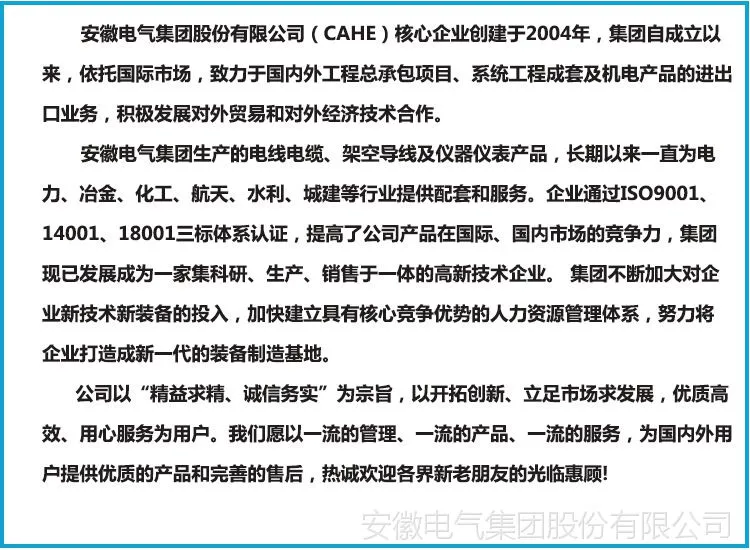

安徽电气集团股份有限公司是集电线电缆、仪器仪表生产、销售、服务于一体的专业化、现代化大型综合企业,公司座落于美丽富饶的皖东明珠-----安徽省天长市,南接历史文化名城南京,东连扬州瘦西湖畔,紧依宁连高速公路,交通便利,信息畅通,为企业发展提供了优越条件。 公司主要生产仪器仪表、管件阀门、电线电缆、电缆桥架和光纤光缆等产品,经过多年的产品结构调整,已形成仪表包括热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、和温度、压力、流量、液位现场总线等系列仪器仪表产品;电线电缆包括电力电缆、控制电缆、计算机电缆、架空电缆、阻燃电缆、耐火电缆、船用电缆、橡套电缆、预分支电缆、矿用电缆、防水电缆、耐高温电缆、补偿电缆、钢芯铝绞线、铝合金绞线、铝绞线、镀锌钢绞线、稀土钢绞线、铝包钢绞线、铝包钢芯铝绞线、铜包钢绞线、避雷接地线、电力金具、光纤复合地线(OPGW)等系列电线电缆产品;通信光缆包括中心束管光缆、层绞式光缆、带状光缆、ADSS光缆及其配线系列产品;电缆桥架包括XQJ系列桥架、玻璃钢桥架、铝合金桥架及CCKX、CFW 和CMC系列母线槽,桥架表面采用喷塑、镀锌、热镀锌、镀锌镍等防腐工艺制作。 企业连续多年被评为“省级重合同守信用***企业”、“省级依法纳税***企业”、“银行资信***企业”、“省级高新技术企业”、“中国仪表***企业”等荣誉称号。企业产品已覆盖全国所有省市的电力、石油、化工、机械、冶金、网络通信、医疗卫生等行业,并出口柬埔寨、俄罗斯、越南、伊朗、巴基斯坦、几内亚、埃塞俄比亚等六十个国家和地区。 质量和服务是企业不断走向成功的法宝。多年以来,仪器仪表和电线电缆产品***份额在同行业中***,曾为秦山核电、扬子石化、燕山石化、金山石化、胜利油田、华能电厂、中川机场、引黄工程、京九铁路等***工程提供了大量的产品和服务,并出口至越南协福电站、泰国“PTA”电站、苏丹喀士穆炼油厂、伊朗阿拉克电厂、孟加拉国化工厂、柬埔寨环网等国外重点工程,架空导线产品取得***供应商资格,光纤光缆产品在取得了国家广电总局、总参谋部、信息产业部和中国联通的入网证书和入围资格后,为广电、铁道、电信、联通、军事通信、网通等一级干线和支线网络提供了大量的优质产品,同时还为诸多用户提供网络规划设计,安装调试等服务。企业通过***、14001、18001体系认证及相关产品生产许可证,提高了公司产品在国际、国内市场的竞争力。 公司以“精益求精、诚信务实”为宗旨,以***创新、立足市场求发展,优质高效、用心服务为用户。我们愿以***的管理、***的产品、***的服务,为国内外用户提供优质的产品和***售后,热诚欢迎各界新老朋友的光临指导!
