根据流动度及早期强度分为4个型号的CGM灌浆料系列；客运专线支座灌浆料；特种灌浆料系列（防冻型、型、耐高温型等）

技术特点

用途

灌浆料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩，建筑加固，梁柱截面加大、墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种抢修工程等。

加固卸荷

加固一般都存在新加部分应力滞后的问题，为了使新老结构尽可能的共同受力，加固前先卸去原结构所承受的荷载，加固后再重新施加是较好的方法。完全和 卸荷可采用千斤顶反向加荷；简单卸荷可仅移去活荷载，并避免施工荷载。

构造措施

加固设计不属常规设计，设计师一般接触少，相关规范、标准、材料指标熟知程度也较差，有些加固方法目前尚未制订统一标准。设计师能注意到加固设计的主要方面，但构造措施常被遗漏，如应设置的附加锚固措施等，给工程质量带来隐患，在复杂、多重的加固设计中，与有经验的施工技术人员沟通是必要的。

双组分

土木工程所用结构胶对强度、耐久性要求较高；但受施工环境、条件、工艺所限，又要求结构胶须常温不加热固化良好，有一定的操作时间（>30分钟），贮藏条件不苛刻，有稳定保质期，这个数字才能是灌浆料标准。

工艺分类

粘钢加固

[2] 适用于承受静力为主的梁板柱构件受弯、受剪、受拉，以及柱受压加固。若用于梁板受压以及承受动力较大构件的加固，应增设附加的锚固措施；例如每100mm设置2个植筋螺栓或穿梁、穿板对拉螺栓锚固。

主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆称谓普通灌浆料。

粘碳纤维加固

适用于梁板柱受弯、受剪、受拉加固，适用于承受动力较大构件的加固。

主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm）。有抗油要求的设备基础二次灌浆，称谓加固工程灌浆料。

外包钢加固

适用范围同（A），用于需大幅度提高承载力的构件。

主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆，称谓混凝土缝隙修复灌浆料。

化学植筋

适用于受弯、受剪、受压、受拉新老构件连接锚固。

主要用于：、大型、复杂设备安装；混凝土结构加固改造，增强，路面快速修复，称谓高强无收缩灌浆料。

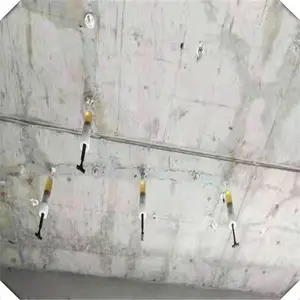

裂缝化学灌浆

适用于恢复裂缝混凝土、砌体构件的整体性和使用功能，阻断其他介质的浸蚀。

主要用于：高温环境下灌浆料，高温下体积稳定，热震性好，设备长期处于高温辐射温度500℃环境，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，称谓耐热型灌浆料。

增大截面加固

适用于对自重、截面增加及外观变化不敏感的结构。

主要用于：负温下强度增长快，无受到冻害影响，地脚螺栓锚固、栽埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆。有抗油要求的设备基础二次灌浆，称谓防冻型灌浆料。

4理论基础

[3] 1． 基础处理

清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

2． 确定灌浆方式

根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

3． 支模

根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。

4． 灌浆料的搅拌

按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。

5． 灌浆

灌浆施工时应符合下列要求：

1）.浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

2）.灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

3）.在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

4）.每次灌浆层厚度不宜超过100mm。

5）.较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。

6）.灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。

7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。

8）.设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。

9）.在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

11）灌浆中如出现跑浆现象，应及时处理。

12）当设备基础灌浆量较大时，应采用机械搅拌方式，以***灌浆施工。

6、养护

1）灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

2）冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

3）在不同温度条件下的养护时间和拆模时间表

施工

1、灌浆施工前应准备搅拌机具、灌浆设备、模板及养护物品。

2、二次灌浆时，模板与设备底座四周的水平距离宜控制在100mm左右；模 板顶部标高应不低于设备底座上表面50mm。

3、混凝土结构改造加固时，模板支护应留有足够的灌浆孔及排气孔，灌浆孔径不小于50mm，间距不超过1000mm。

4、水泥基灌浆材料拌和时，应按照产品要求的用水量加水。宜采用机械拌和。拌和时宜先加入2/3的水拌和约3min，然后加入剩余水量 拌和直至均匀，拌和地点宜靠近灌浆地点。

5、地脚螺栓锚固灌浆：

⑴地脚螺栓成孔时，螺栓孔壁粗糙，应将孔内清理干净，不得有浮灰、

油污等杂质，灌浆前用水浸泡8～12h，孔内积炎。

⑵灌浆前应地脚螺栓表面的油污和铁锈。

⑶将拌和好的水泥基灌浆材料灌入螺栓孔内时，可根据需要调整螺栓的

位置。灌浆过程中严禁振捣，可适当插捣，灌浆结束后不得再次调整螺栓。

6、 设备基础二次灌浆：

⑴灌浆前，应将与灌浆材料接触的设备底板和混凝土基础表面清理干 净，不得有松动的碎石、浮浆、浮灰、油污、蜡质等。灌浆前24h，基础混凝土表面应充分润湿，灌浆前1h，积水。

⑵二次灌浆时，应从一侧进行灌浆，直到从另一侧溢出为止，不得从相对两侧同时进行灌浆。灌浆开始后，必须连续进行，并尽可能缩短灌浆时间。

⑶轨道基础或灌浆距离较长时，视实际工程情况可分段施工，每段长度不应超过5米。如设备底板具有复杂结构，宜采用压力灌浆。

⑷在灌浆过程中严禁振捣，必要时可采用灌浆助推器，助推器沿浆体流动方向的底疗推动灌浆材料，严禁从灌浆层的中、上部推动。

⑸设备基础灌浆完毕后，宜在灌浆料初凝后沿底板边缘向外地人切45° 斜角，如无法进行切边处理的，应在初凝后用抹刀将灌浆层表面压光。

7、 混凝土结构改造和加固灌浆：

⑴水泥基灌浆材料接触的混凝土表面应充分凿毛。

⑵混凝土结构缺陷修补，应剔除酥松的混凝土并使其露出钢筋，将修补区域边缘切成垂直形状。

⑶灌浆前应所有有碎石、粉尘或其它杂物，并湿润基层混凝土表面。

⑷将拌和均匀的灌浆料灌入模板中并适当敲击模板。

⑸灌浆层厚度大于150mm时，应采取相关措施，防止产生温度裂缝。

8、 施工养护措施：

⑴灌浆时，日平均匀温度不应低于5℃，灌浆完毕后裸露部分应及时喷洒养护剂或覆盖塑料薄膜，加盖湿草袋保持湿润。采用塑料薄膜覆盖时，水泥基灌浆材料的裸露表面应覆盖严密，保持塑料薄膜内有凝结水。灌浆料表不便浇水时，可喷洒养护剂。

⑵应保持灌浆材料处于湿润状态，养护时间不得少于7d。

⑶当采用快凝快硬型水泥基灌浆材料时,养护措施应根据产品要求的方法执行。

⑷冬季施工，工程对强度增长无特殊要求时，灌浆完毕后裸露部分应及时覆盖塑料薄膜并加盖保温材料。起始养护温度不应低于5℃。在负温度条件养护时不得浇水。

⑸拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。

⑹如环境温度低于水泥基灌浆材料要求的***低施工温度或需要加快强度增长时，可采用人工加热养护方式养护措施应符合现行标准《建筑工程冬期施工规程》JGJ104的有关规定。
