产品型号：GLY2-0.1/0.99
产品详细介绍
特点与用途
GLY2-0.1/0.99型微电脑超速开关(以下简称超速开关)适用于额定电压220及以下、频率为50Hz的控制电路中，可作为转速(设备转速要求在0.1r/m～9.9r/m或1～99r/m)旋转机械的转动起速限制和控制之用。
该产品系我厂应广大用户要求制造的新产品。它不仅在功能上取代了同类产品，而且在速度检测度上也超越了同类产品。同时，该开关的自动复位功能，还弥补了产品在接线使用中的缺陷，使其更有实用性。
其特点是：度、使用寿命长，速度设置简捷，有自动复位功能。尤其于速或超速旋转的重型机械限速之用。
技术指标
型号及含义

基本技术参数
1.额定缘电压：300V；
2.额定电源电压：AC220V；
3.约定发热电流Ith:10A；额定控制容量：240VA；
4.开关动作速度整定范围：0.1r/m～9.9r/m或1r/m～99r/m；
5.速度整定值误差＜1，超速时开关动作响应角度＜35°，每圈脉冲数：32；
6.正常使用条件：周围空气温度上限不超过+55℃、下限不超过-15℃，安装地点海拔不超过2000m。

杭荣微电脑超速开关GLY2-0.1/0.99，380V 3A

超速开关组成

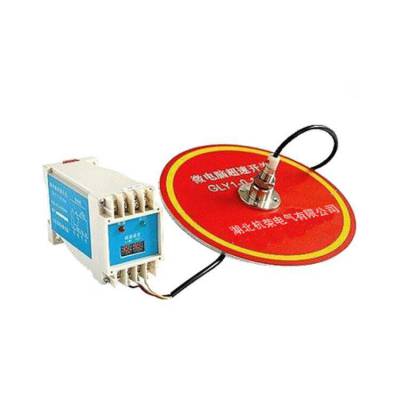

超速开关由磁盘、传感器及继电器三部分组成。

杭荣微电脑超速开关GLY2-0.1/0.99，380V 3A

安装调试
安装使用时，应将传感器的中心位置对准磁盘的黄色圆带，且距离应不大于6mm，见图1所示。接线时，请按超速开关铭牌上接线图所示的各个接点位置正确接线。

附件
a)调整设定开关动转速用螺丝刀一把；
b)传感器安装支架一件；
c)安装螺钉一套。

接线原理图
a)超速开关端子接线见图2；
b)外接线简易线路原理见图3。
注:图中虚线框内为超速开关。

外型及安装尺寸

超速开关的外型尺寸和安装尺寸见图4。

订货须知
订货时应指明与超速开关联轴的旋转设备的超速范围是在0.1r/m～9.9r/m或在1～99r/m内。如：超速开关与起重机吊钩钢缆卷筒联轴，其卷筒转速不得于7.5r/m，则超速开关应***：GLY-0.1/9.9。超速开关的数据可通过继电器上的拨码开关用螺丝刀进行整定，“×1转”的拨码开关整定数字“7”上、“×0.1转”的拨码开关整定数字“5”上即可。如果旋转设备转速不得于17.7r/m,则超速开关应***：GLY1-1/99，超速开关的数据可通过继电器上的拨码开关用用螺丝刀进行整定，“×10转”的拨码开关整定数字“1”上、“×1转”的拨码开关整定数字“8”上即可(小数位应4舍5入，也可根据设备的实际要求将数据整定在17r/m的整数值上)。
起重机卷筒的超速值可通过下列计算公式求得：

超速值=1.25×电机额定转速×齿轮箱变速比

或 超速值=1.25×6000×齿轮箱变速比/电机数(50Hz 三相交流电流)

如，电机数为10、齿轮箱变速比为1:40，则卷筒超速值应为：

超速值=1.25×6000×1/40/10=18.75(r/m)。

超速开关应选择型号为GLY1-1/99，数据应整定在19r/m上。

GLY1微电脑超速开关自出厂日起保修期为12个月。
