双向金属硬密封蝶阀说明书 ：

一，产品概述：  双向硬密封蝶阀别名有：双向压硬密封蝶阀,双向金属硬密封蝶阀,为广大客户打造外观精美，价格合理、售后***的高品质【双向硬密封蝶阀】；我公司不断采用新材料、新技术保障D73H,D373H,D673H,D973H双向硬密封蝶阀产品对工况的适用性，使用寿命长等特点，坤仪为您提供双向蝶阀型号标准、结构尺寸、作用原理、安装维护等详细说明书。

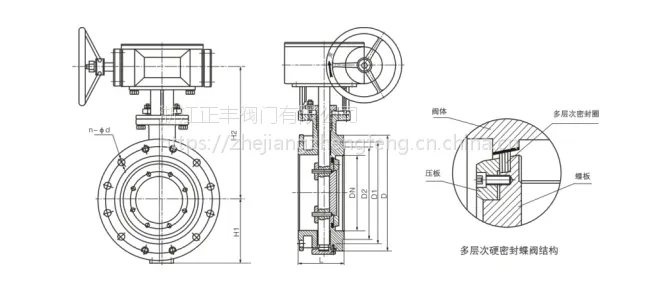

             二、产品说明：  双向金属硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺***。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

             三、产品特点  由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的***。

               其主要特点如下： 1、开启力矩小，灵活方便，省力节能。  2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。 3、耐高压、耐腐蚀、耐磨损、使用寿命长等。 4、连接结构多样化：对夹、法兰、对焊等。 四、双向金属硬密封蝶阀执行标准:  1.设计、制造按照GB/T12238-89、JB/T8527-97标准执行。 2.阀门试验按照GB/T13927-92、JB/T9092-99标准执行。 3.阀门的结构长度按照GB/T12221-2005标准执行。

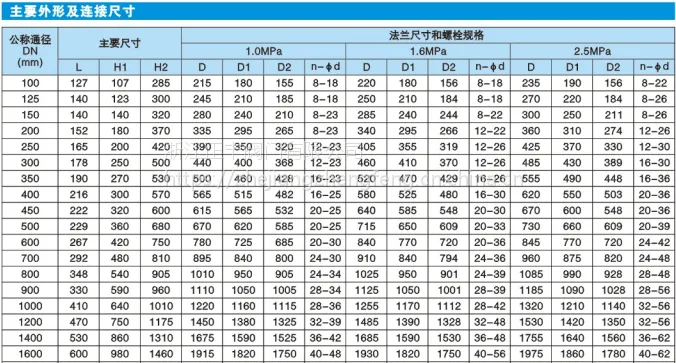

       结构长度：
