关于非金属管线探测的探讨

　　城市地下管线种类繁多，有给水、排水(雨、污水)、燃气、热力、通讯、电力、工业等。管线的材质也各不相同，即使是同一种管线，其材质也有很多种，如：铸铁、钢、砼、塑料(PVC、UPVC等)、铜、光纤等等。金属管线用管线仪基本都能准确探测定位，而对于非金属管线，尽管能用于探测的物探方法很多，但效果都不是很理想，这是因为地下管线探测与物探找矿不同，管线探测主要是解决浅地表管线的空间准确位置问题，精度要求特别高，达厘米级。管线探测仪对非金属管线基本没有探测效果，尽管管线仪可以配备探测非金属管道的探头，但对于非金属的燃气、给水和高压污水管道，根本就没有应用探头的条件，所以在地下管线探测中遇到这些复杂情况，一般都采用探地的雷达来对管线进行准确定位。

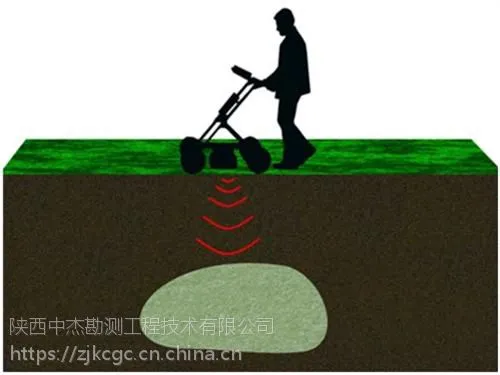

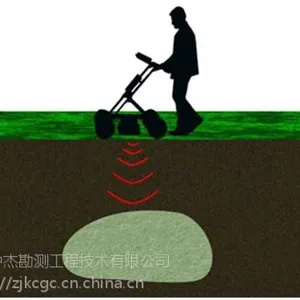

  　 探地的雷达通过控制电路产生一定间隔的一系列电磁短脉冲，以宽频带短脉冲（Ti）的形式，由地面通过发射天线送入地下，Ti 经过地下地层或目的体的反射后返回 Ri 至地面；被接收天线接收，送到控制电路，同时由计算机控制实行野外实时数据采集。根据反射波形的特征及能量的强弱，经计算机相应处理软件处理，即可确定地下管线的存在及位置。

地下管线探测仪器有哪些？

      城市地下管线作为公共基础设施的一部分，在城市管理、规划建设和人民生活等方面中发挥着至关重要的作用，因此掌握准确、可靠而较多的地下管线信息意义重大。地下管线探测能在不破坏地面覆土的情况下，快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及管道防腐层破损点的位置和大小。

　　地下管线探测仪基本上分为两类，利用电磁感应原理探测的管线探测仪、利用电磁波探测的管线雷达。是自来水公司、煤气公司、铁道通信、工矿、基建单位改造、维修、普查地下管线的必备仪器之一，选择何种地下管线探测仪，需要根据实际情况，考虑实际要素，再进行抉择。

　　测区开始探查前，必须进行方法试验。在人员、仪器进场后，通过方法试验来确定各类管线的较好信号施加方式、较小收发距、较佳收发距、较佳发射频率。

      管线点探测是管线普查的关键步骤之一，管线点分为明显管线点和隐蔽管线点。对于明显管线点，可直接进行地下管线实地调查和量测;对于隐蔽管线点，可选用管线探测仪器定位、定深，必要时采用开挖调查。一般可以选择操作简便，界面直观，探测能力符合自己应用需求的管线探测仪器，使用仪器探查隐蔽管线点时要灵活采用多种综合方法，并认真做好外业记录。

隐蔽点管线如何探测？

　　地下管线探测遵循的原则为：从已知到未知、从简单到复杂、方法有效、快速、轻便、复杂条件下采用综合方法。由于各类地下管线的材质不同，其所具有的地球物理特征各有差异。对各类地下管线探测时，应根据不同地点条件，选择不同的工作方法和工作参数，以满足精度要求。

　    金属管线的探测

　　探测时在有条件的情况下应尽量采用直接法，对不具备直接法的管段用感应法探测。燃气管线等埋深较浅的金属管线，对其探测时可采用连续追踪探测的方法，从一个已知的明显点出发，逐步追踪探测管线走向，特别是在管线交叉处、弯头、三通、四通等特征点应定位、定深，确保管线连接关系正确。管线定位一般采用***值法，定深一般采用70%法。若70%定深时一侧干扰较大，应剔掉干扰大的半值，取无干扰或干扰小的半值乘2作为测深值。

　　 电力和电信线缆探测

　　电力和电信线缆类管线探测时，适用于夹钳法。当采用夹钳法探测时，在管块两侧分别施加信号进行定位、定深，并依据两端线缆进行必要修正，取修正后的中间位置和埋深中值作为定位、定深结果。当管线弧线弯曲时，以能***反映出管线的弯曲特征、线形基本圆滑为原则，据实际情况加测管线点。

　    复杂管线、非金属管线探测

　　对于存在地下管线密集、交叠
