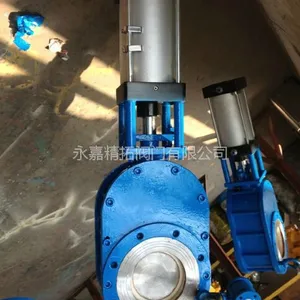

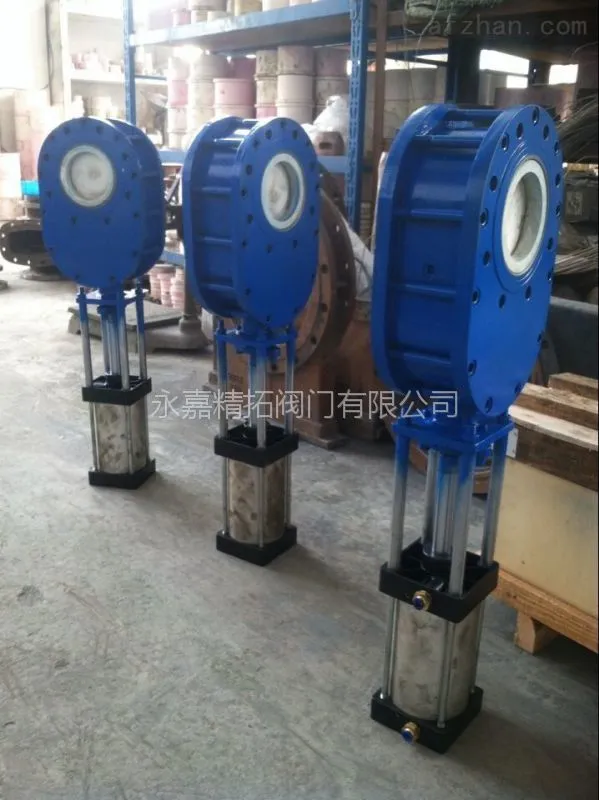

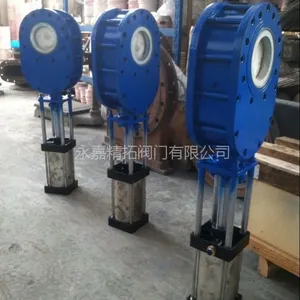

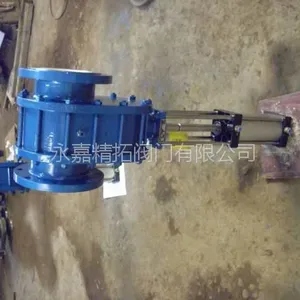

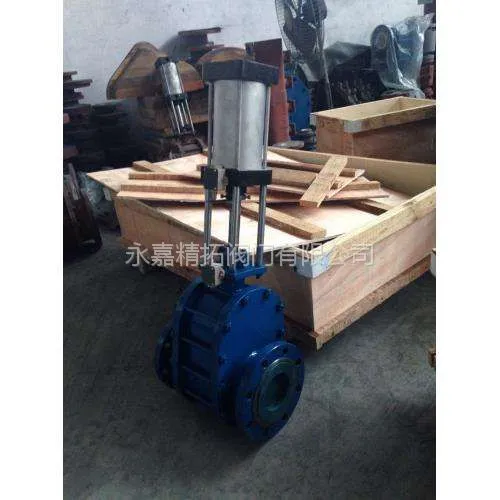

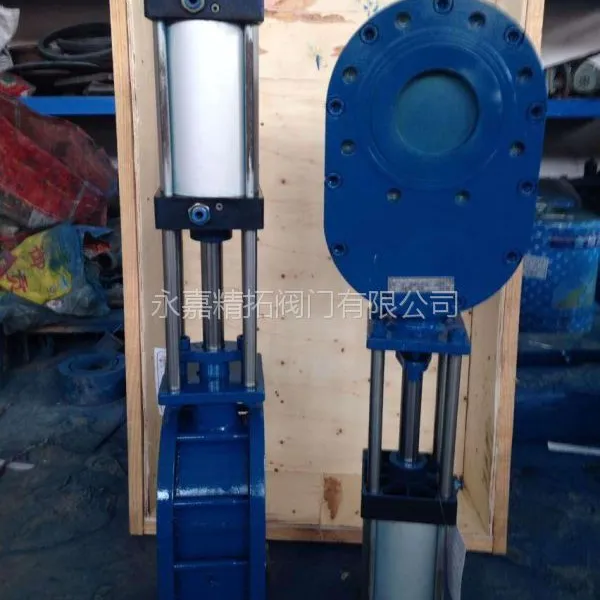

气动陶瓷双闸板闸阀Z644TC的简单介绍

本产品广泛应用于发电厂干灰系统，仓泵出料输送、矿山、造纸、化工等阀门密封面需要耐磨损的大颗粒介质中。使用温度：0~200℃，使用压力：1.0Mpa。本产品采用陶瓷密封结构，机械强度高耐磨性能好，使用寿命长，结构


气动陶瓷双闸板闸阀Z644TC详细信息

一、气动陶瓷双闸板闸阀Z644TC概述：本产品广泛应用于发电厂干灰系统，仓泵出料输送、矿山、造纸、化工等阀门密封面需要耐磨损的大颗粒介质中。使用温度：0~200℃，使用压力：1.0Mpa。本产品采用陶瓷密封结构，机械强度高耐磨性能好，使用寿命长，结构紧凑可任意角度安装。

截止阀[1]（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。

折叠编辑本段工作原理

截止阀，也叫截门，是使用***的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强

折截止阀工作原理及特性

阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种***重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。

截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。

与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简单,便于制造和维修。从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全 全闭过程中阀瓣行程小,其高度相对闹阀较小。截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。

折叠编辑本段分类根据

折叠通道方向

1）直通式截止阀

2）直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。美标波纹管截止阀 ZDAJ41W型4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有***形式的柱塞或特殊的套环，也可以用于调节流量。

折叠阀杆上螺纹的位置

1）上螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体的外面。其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。

2）下螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。

国内生产截止阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：

1）以JB/T2203－1999《截止阀结构长度》为主的通用类。目前国内大多数截止阀生产厂家均按本标准设计生产。但本标准也不尽***，规格不全，单闸板截止阀公称通径为DN1200，双闸板截止阀公称通径 DN1500。根据厂家所生产的截止阀规格及掌握的资料来看，目前角式截止阀公称通径最小为DN15，Z型直通式截止阀公称通径达到DN2000。经考证，各厂家连接尺寸也不尽统一，。为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议中国通用机械研究所对JB/T2203－1999《截止阀结构长度》进行修订。建议设计院及用户按标准选用，截止阀生产厂家按标准设计制造。

3.根据用途

根据用途

衬氟截止阀适用在-50～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用.

国标截止阀是截止阀系列中最常用的产品，API美标截止阀美标截止阀执行ANSI和API标准，阀瓣和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

针型阀是一种小口径仪表阀门,在仪表测量管道系统中起启闭和***的流量控制作用,主要有电站仪表系列、油田专用系列、美标系列等。

低温截止阀通常指工作温度低于 -110℃ 的阀门，广泛应用于液化天然气，液化石油气体和其它低温行业。从08年可制造适用温度达 -196℃ 的截止阀，全部零件采用液氮进行低温预处理，完全避免使用过程中密封变形泄露。

柱塞阀又名柱塞截止阀，其密封面采用径向密封结构,由套在磨光柱塞上的两个弹性密封圈通过阀体与阀盖的连接螺栓施加在阀盖上的载荷把柱塞周围的弹性密封圈压紧实现密封的截止阀门。

保温夹套截止阀采用保温夹套设计，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，***介质的温度。

锻钢截止阀按照API 602标准设计制造，提供三种阀盖设计形式：螺栓式阀盖,焊接式阀盖,压力自紧密封阀盖,用户可根据需要选用不同的形式，提供RF法兰、NPT螺纹、SW焊接式三种连接方式。

氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中。除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。

波纹管截止阀采用成形不锈钢波纹管设计，波纹管往复试验10000次无故障，密封性能可靠，适用于易燃易爆，有毒有害介质的工矿，可以有效地防止阀门外漏现象。

折

(1)截止阀结构比闸阀简单，制造与维修都较方便。

(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。

(4)启闭力矩大、启闭较费力，启闭时间校长。

(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
