造船用空气管头-造船用透气帽-造船用空气帽接头

AIR CAP-AIR PIPE HEAD

我司（扬州飞航船舶附件厂）生产的船用空气管头/压载舱透气帽 主要执行标准如下：

CBM1067-81 A型帽式空气管头/A型帽式透气帽

CBM1067-81 BI型鹅颈式空气管头/BII型鹅颈式透气帽

CB/T3594-94 A,AS型帽式空气管头/帽式透气帽

CB/T3594-94 B,BS型鹅颈式空气管头/鹅颈式透气帽

CB/T3594-94 D,DS浮筒式油舱空气管头/浮筒式油舱透气帽

CB/T3594-94 E,ES浮筒式水舱空气管头/浮筒式水舱透气帽

CB/T3594-94 FS型浮球式空气管头/浮球式透气帽

CB/T3594-94 船用不锈钢空气管头/船用不锈钢透气帽

CBM1105-82船用空气管头，压载舱透气帽，船用空气帽（仿日标：JIS-KS91A-2日标空气管头）

CBM1106-82船用空气管头，油舱透气帽，船用空气帽（仿日标：JIS-KS91A-2日标空气管头）

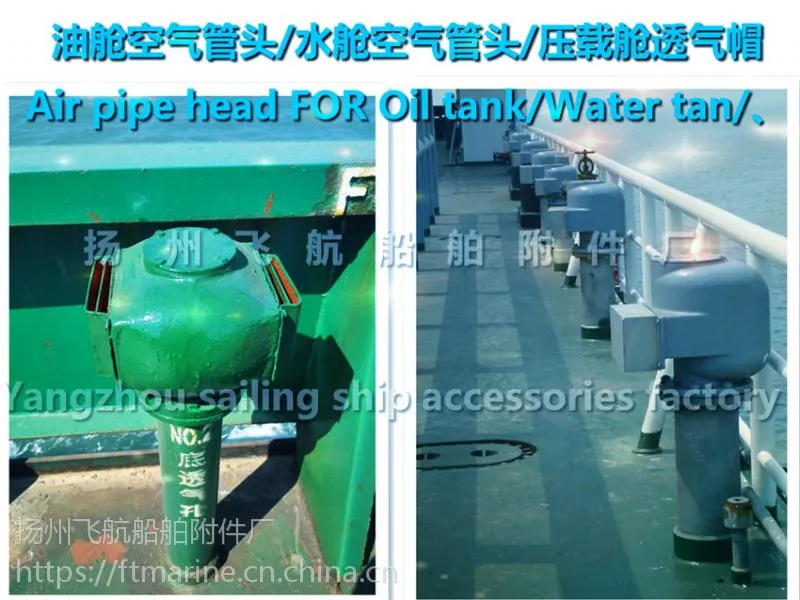

根据船舶的设计，每种船用空气管头，船用透气帽安置的位置有所不同，通常如下：

通过吸气和呼吸是舱柜内的气压接近大气压,使其压力保持在舱柜的设计压力以内,另外可以防止海水,雨水,火星进入舱柜。

油舱空气管头和水舱空气管头 使用部位如下：

Fore peak tank艏尖舱空气管头/艏尖舱透气帽;Fresh water tank淡水舱透气帽/淡水舱透气帽；Sewage tank污水柜空气管头/污水柜透气帽；Sea water tank海水舱透气帽/海水舱空气管头；Lubricating oil tank滑油舱透气帽/滑油舱空气管头；Dirty oil tank污油舱空气管头/污油舱透气帽；Overflow tank溢流舱透气帽/溢流舱空气管头；Feed water tank锅炉水舱空气管头/锅炉水舱透气帽；Forward F.O.tank首燃油舱透气帽/首燃油舱空气管头；F.O.deep tank深燃油舱空气管头/深燃油舱透气帽；Topside tank顶边水舱透气帽/顶边水舱空气管头；Cooling water tank冷却水舱透气帽/冷却水舱空气管头；Log room计程仪舱透气帽/计程仪舱空气管头；Bilge oil w.t.污油水舱透气帽/污油水舱空气管头；Engine room oil tank机舱油柜空气管头/机舱油舱透气帽；F.O.settling tank燃油沉淀柜透气帽/燃油沉淀柜空气管头；F.O.spill tank燃油溢流舱空气管头/燃油溢流舱透气帽；L.O.circulating tank滑油循环柜透气帽/滑油循环柜空气管头；D.O.service tank柴油日用柜空气管头/柴油日用柜透气帽；After peak tank尾尖舱透气帽/尾尖舱空气管头；Bilge well污水井透气帽；Fuel oil燃油舱透气帽/燃油舱空气管头；Diesel oil tank柴油仓透气帽/柴油舱空气管头；Cofferdam tank隔离舱空气管头/隔离舱透气帽；Drain tank泄放舱透气帽/泄放舱空气管头；Distilled water tank蒸馏水舱透气帽/蒸馏水舱空气管头；After F.O.tank尾燃油舱透气帽/尾燃油舱空气管头；Bilge water tank舱底水舱透气帽/舱底水舱空气管头；F.O.service tank燃油日用柜空气管头/燃油缓冲柜透气帽；L.O.settling tank滑油沉淀柜空气管头/滑油沉淀柜透气帽；L.O.storage tank滑油储存柜透气帽/滑油储存柜空气管头；Sludge oil tank污油油渣舱透气帽/污油油渣舱空气管头

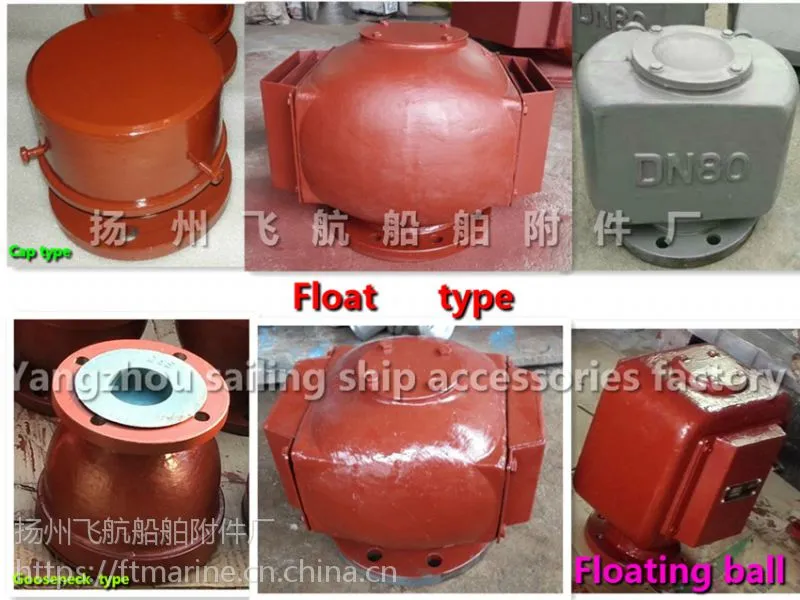

船用空气管头,压载舱透气帽,油舱空气管头,水舱空气管头 基本参数表：

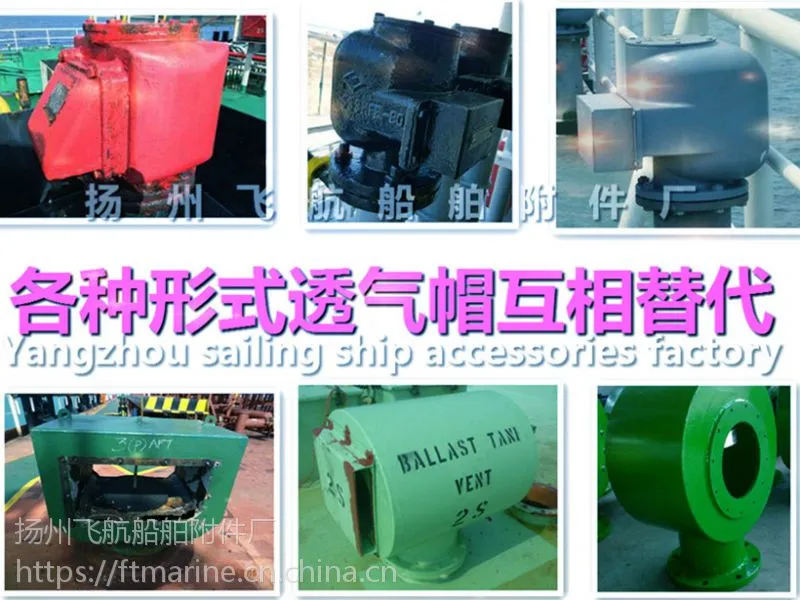

船用空气管头互相替代形式区分：

尽管目前所有造船用压载舱透气帽,空气管头的外形有所区别，但是只要法兰尺寸一致，内部件结构形式一致，均可以互相替代，比如：

扬州飞航船舶附件厂-重点产品：

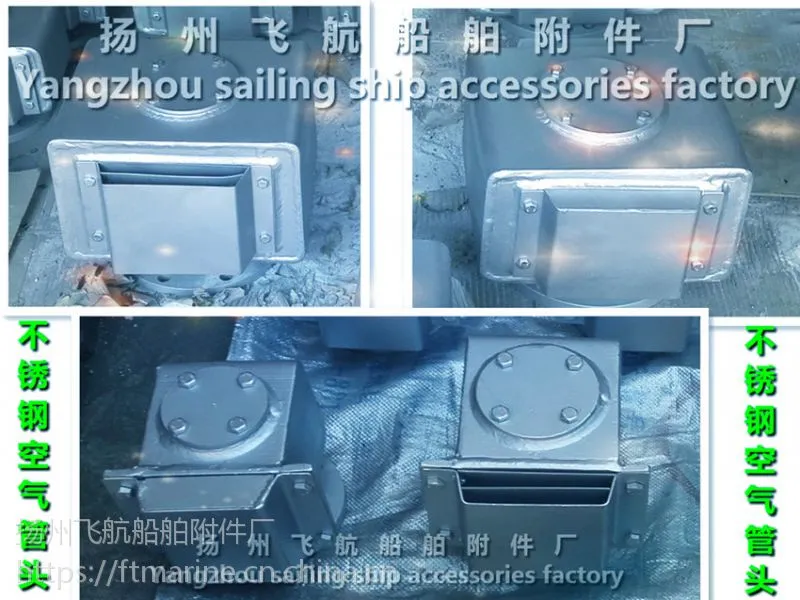

不锈钢空气管头-不锈钢他透气帽 是我厂研发生产的又一船舶管系附件产品，其主要特点如下：

1、外面美观，耐用，耐腐蚀

2、更***防止水自由流入油舱，增加使用寿命；

    2、允许空气通过，能纺织油舱内形成真空或超压；

3、重量轻，体积小，抗腐蚀性强，抗压能力强。

AIR CAP-AIR PIPE HEAD  造船用空气管头-造船用透气帽-造船用空气帽接头   通常标记为：

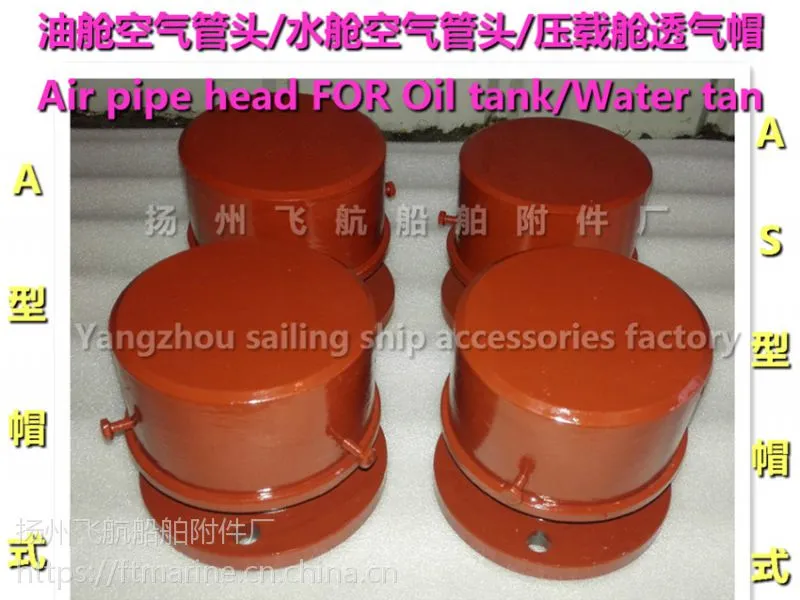

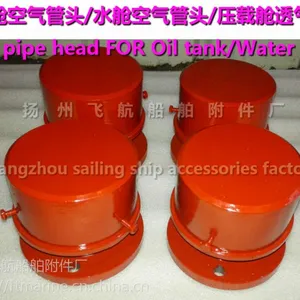

 A型帽式式透气帽/帽式式空气管头  通常标记为：

公称通径为50mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

帽式空气管头 AS50HT CB/T3594-94      压载舱帽式透气帽AS50HT CB/T3594-94

公称通径为65mm，按GB569法兰连接尺寸和密封面的铸铁帽式式空气管头

帽式式空气管头 AS65HT CB/T3594-94      压载舱透气帽AS65HT CB/T3594-94

公称通径为80mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

空气管头 AS80HT CB/T3594-94      压载舱透气帽AS80HT CB/T3594-94

公称通径为100mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

帽式空气管头 AS100HT CB/T3594-94      压载帽式舱透气帽AS100HT CB/T3594-94

公称通径为150mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

空气管头 AS150HT CB/T3594-94      压载舱透气帽AS150HT CB/T3594-94

公称通径为200mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

帽式空气管头 AS200HT CB/T3594-94      压载舱帽式透气帽AS200HT CB/T3594-94

公称通径为250mm，按GB2501法兰连接尺寸和密封面的铸铁帽式式空气管头

帽式空气管头 AS250HT CB/T3594-94      压载舱帽式透气帽AS250HT CB/T3594-94

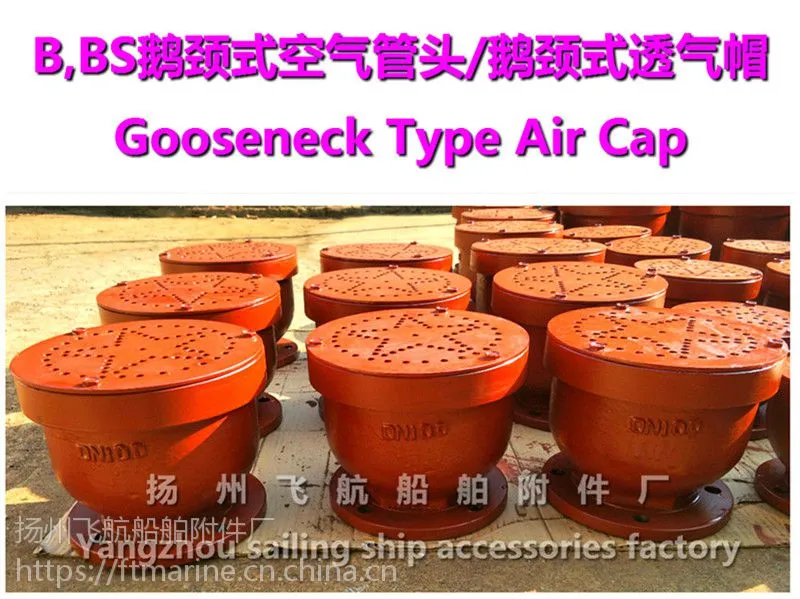

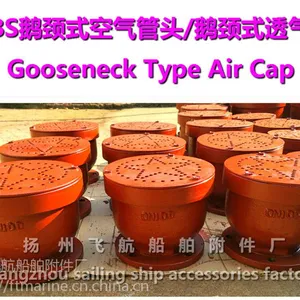

B,BS型鹅颈式透气帽/鹅颈式空气管头  通常标记为：

公称通径为50mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

鹅颈式空气管头 BS50HT CB/T3594-94      压载舱透气帽BS50HT CB/T3594-94

公称通径为65mm，按GB569法兰连接尺寸和密封面的铸铁鹅颈式空气管头

鹅颈式鹅颈式空气管头 BS65HT CB/T3594-94      压载舱透气帽BS65HT CB/T3594-94

公称通径为80mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

鹅颈式空气管头 BS80HT CB/T3594-94      压载舱透气帽BS80HT CB/T3594-94

公称通径为100mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

空气管头 BS100HT CB/T3594-94      压载舱透气帽BS100HT CB/T3594-94

公称通径为150mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

鹅颈式空气管头 BS150HT CB/T3594-94      压载舱透气帽BS150HT CB/T3594-94

公称通径为200mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

空气管头 BS200HT CB/T3594-94      压载舱透气帽BS200HT CB/T3594-94

公称通径为250mm，按GB2501法兰连接尺寸和密封面的铸铁鹅颈式空气管头

空气管头 BS250HT CB/T3594-94      压载舱透气帽BS250HT CB/T3594-94

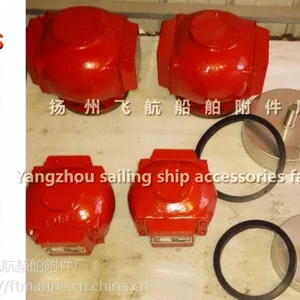

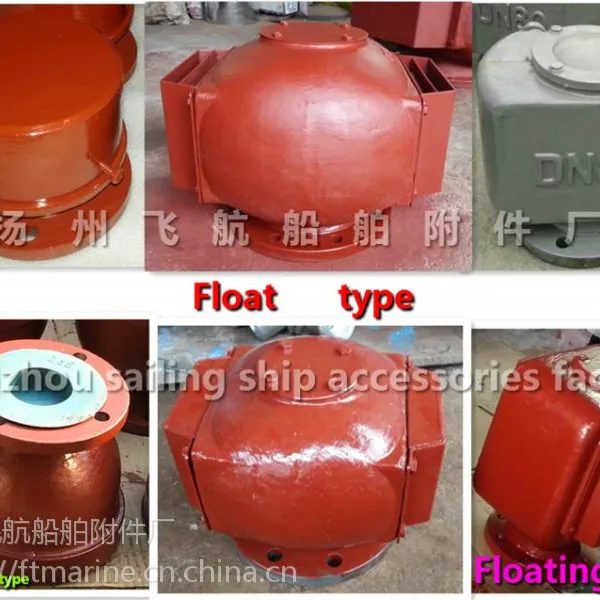

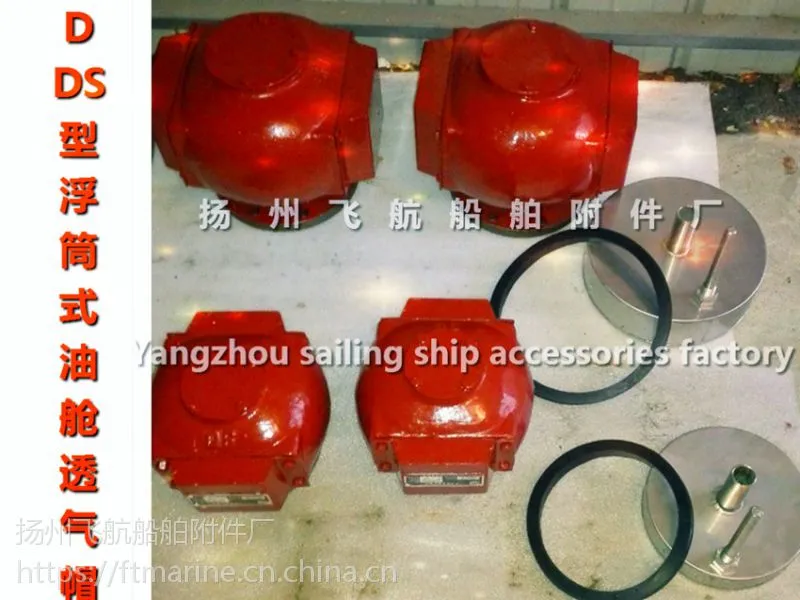

D/E型浮筒式油水舱空气管头-浮筒式油水舱透气帽

D型---法兰连接尺寸按GB569的浮筒式油舱空气管头；

DS型---法兰连接尺寸按GB2501的浮筒式油舱空气管头；

E型---法兰连接尺寸按GB569的浮筒式水舱空气管头；

ES型---法兰连接尺寸按GB2501的浮筒式水舱空气管头；

公称通径为50mm，按GB2501法兰连接尺寸和密封面的浮筒式油舱空气管头

油舱空气管头 DS50QT CB/T3594-94      压载舱透气帽DS50QT CB/T3594-94

公称通径为150mm，按GB2501法兰连接尺寸和密封面的浮筒式水舱空气管头

水舱空气管头 ES50QT CB/T3594-94      压载舱透气帽ES50QT CB/T3594-94

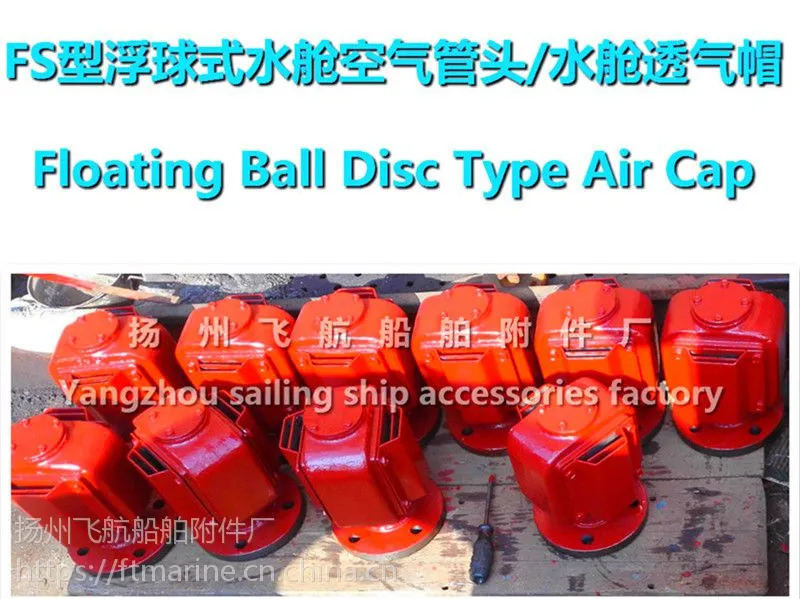

FS型浮球式油水舱空气管头  通常标记为：

浮球式空气管头 FS80QT CB/T359-94

（公称通径为80mm，按GB2501法兰连接尺寸和密封面的浮球式水舱空气管头

）

浮球式空气管头 FS150HT CB/T359-94

（公称通径为150mm，按GB2501法兰连接尺寸和密封面的浮球式水舱空气管头

）

浮球式空气管头 FS200QT CB/T359-94

（公称通径为200mm，按GB2501法兰连接尺寸和密封面的浮球式水舱空气管头

）
