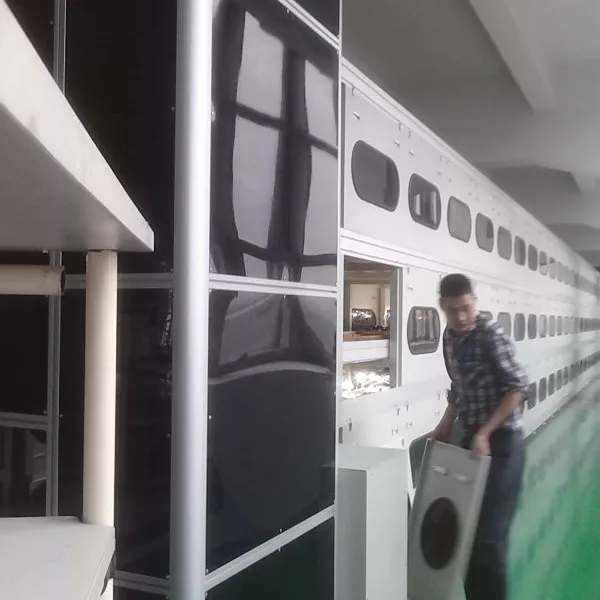

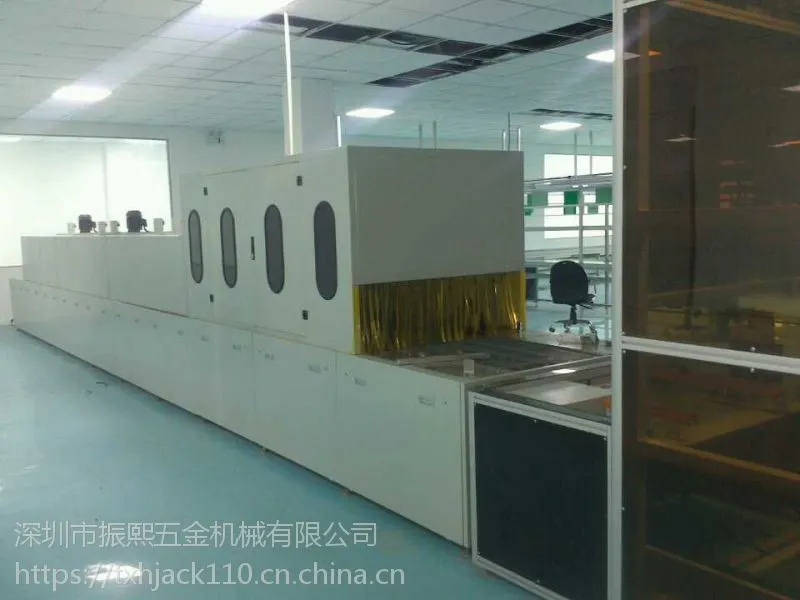

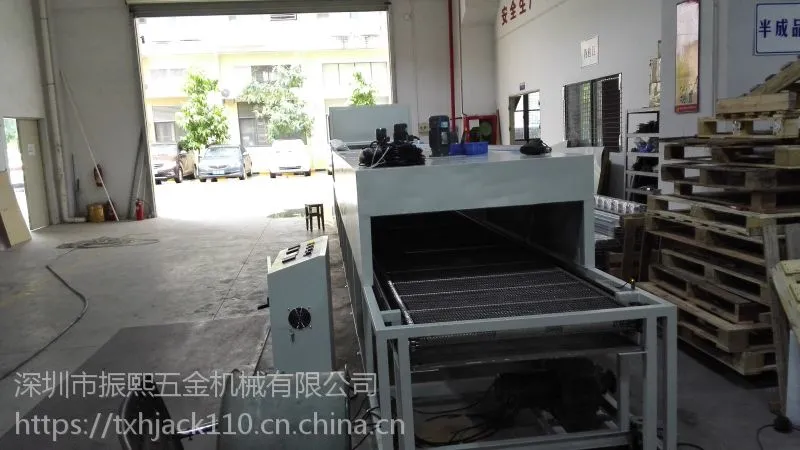

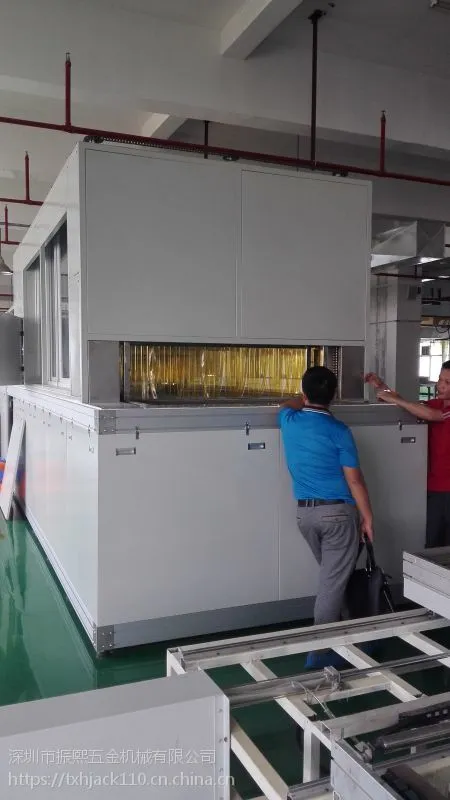

LED路灯、隧道灯、投光灯多功能自动老化线、监测线

一、设计依据及主要参数：

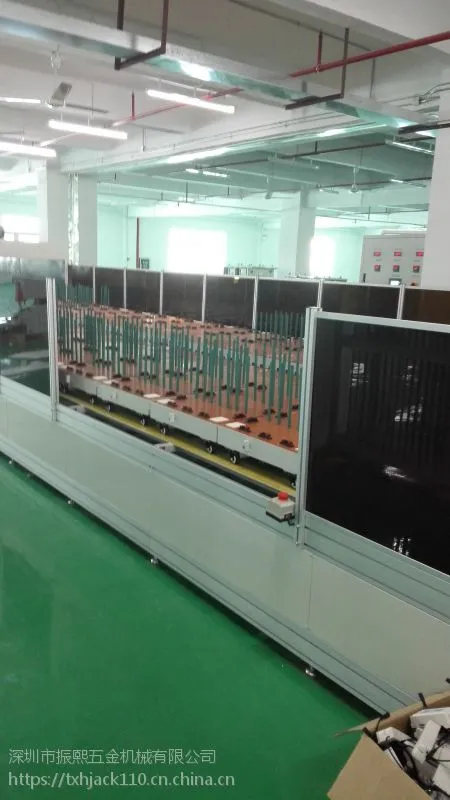

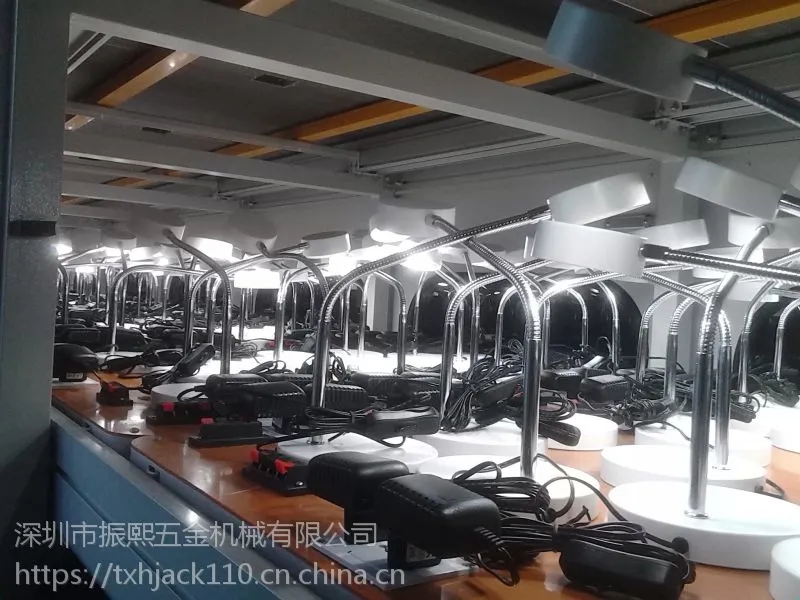

1、本设备主要用于路灯/球泡灯/灯管等成品检测老化，通过低压、常压、高压、漫游、冲击，模拟电网电压对产品进行老化测试, 电脑实时监控到每个被测产品的电流、电压、功率、功率因素,自动保存产品老化数据并生成测试报表，同时观察产品有无不亮、频闪、色差及其它不良品质等现象。

2、线体外尺寸：L16000MM×W1600MM×H800MM，路灯类产品外形尺寸：L700MM*W1500MM*D250MM，灯管L1500MM*φ30MM。

3、每批次老化产量：灯管52*12=624PCS或球泡52*60=3120PCS或路灯52PCS。

4、工装板外形尺寸：L800MM*W1600MM*D27MM，每块工装板承受重量：≤25kg。

5、设计工艺线速度：1-6 m/min无级可调。

6、设计老化温度：常温或室温到50℃可调。

7、电压设计调节范围：四种不同的老化电压，AC0～300V可调。

8、本线设计负载功率为每板：600W/220V/台,严禁违规超负荷作业!

9、老化时间任意可调：根据产品要求，老化时间在电脑上可自由设定。

10、各种电压老化：低压老化→冲击老化→高压老化→漫游老化→常压老化。

11、冲击功能：节拍冲击功能，通电和断电时间分别在电脑上可自由设定，最小单位为1秒。

12、电参数检测：采用台联达自行开发的RS485电脑通讯型智能电参数模块。

13、产品老化状态监控：电脑实时监控每个被测产品的电参数值,自动记录并保存被测产品的老化数据, 生成分析报表。

14、系统会按照其位置在电脑界面上进行编号监控，每个产品用LED指示其老化状态，在老化过程中被测产品出现故障（如电流超出标准范围）时，监控系统显示屏上会在对应位置将用颜色变化报警提示，直观便捷。

15、分拣方式：在下料区人工根据电脑界面提示分拣良品和不良品。

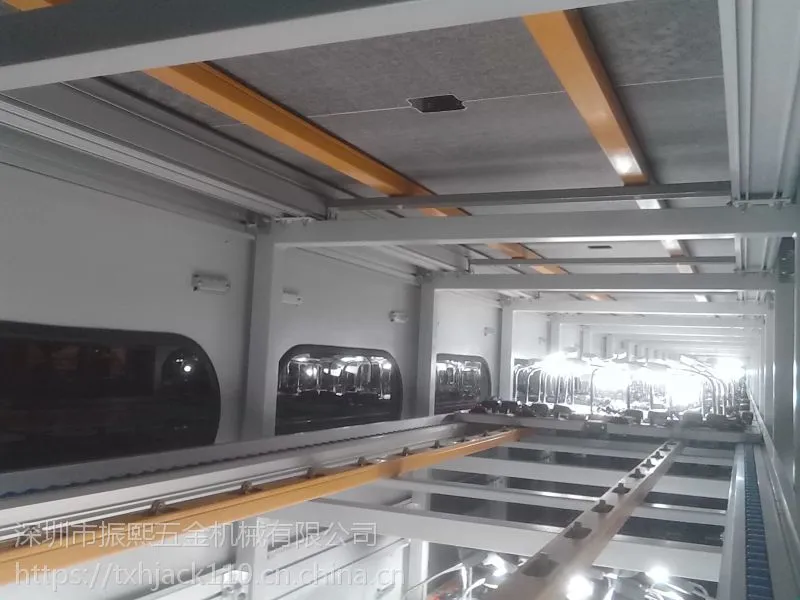

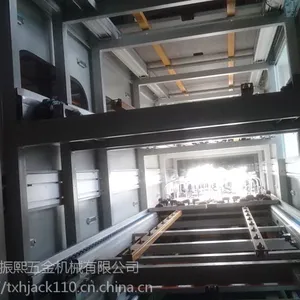

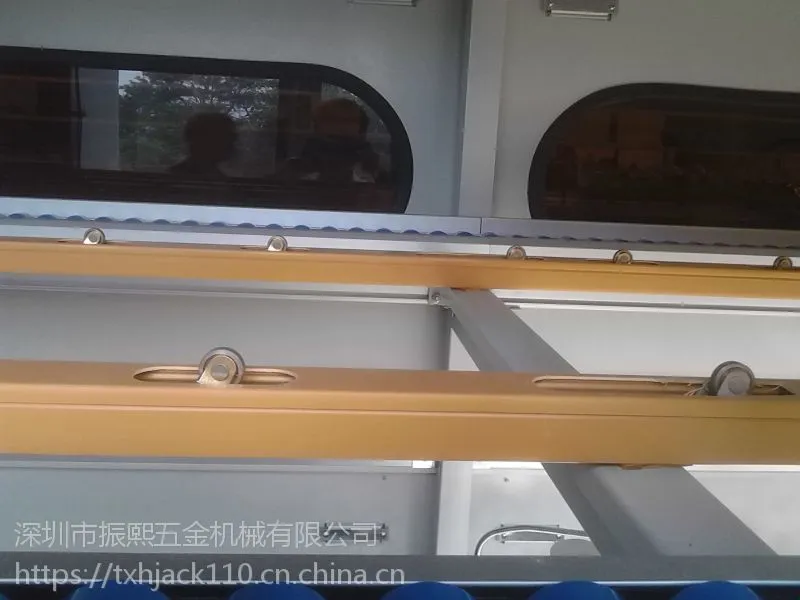

16、结构形式：上下层采用升降机移载，输送采用三倍速链。

17、电机及速度控制：1HP台湾连体电机配台湾台达变频无级调速。

18、控制系统： A.配有一套控制系统，专用电脑+专用控制软件，采用RS485/232通讯。

B.权限管理，所有使用者必须验证用户名和用户密码才能登录使用本系统

避免不相关人恶意或误操作本系统。

C.电脑可实时监控每个被测产品的数据，自动记录并保存被测产品数据。

D.可连接网络，通过网络与其它电脑共享数据。

E．数据统计功能，自动记录并生成实时报表，按位保存，调取查阅方便；测试数据可以***保存，可以发到网上去供国内外客户查看，提高客户对公司产品质量的信心，提升公司形象，增强公司在同行业中的竞争力。

二、工艺流程：

       产品人工上线→通电点亮→低压老化→冲压老化→高压老化→常压老化→老化完成→人工根据电脑界面提示分拣良品和不良品。

三、电气控制：

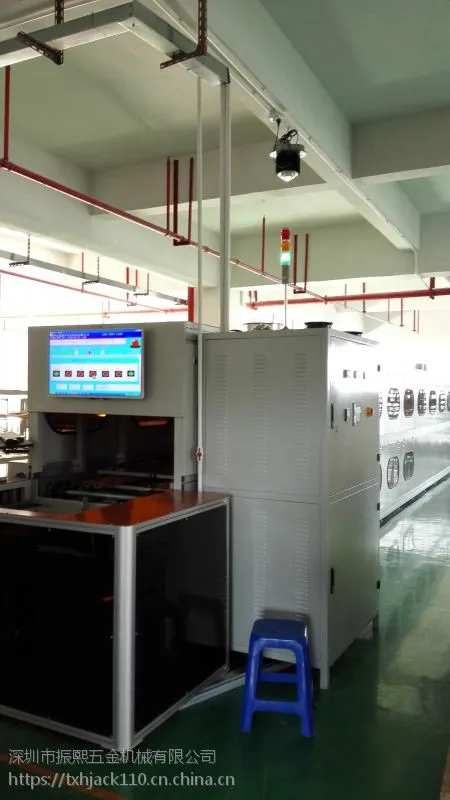

1、设置1套落地式电控柜，总开关采用正泰漏电保护开关，超过人身安全电流即自动跳闸切断电源，确保人身安全，行程开关/继电器采用日本欧姆龙品牌，电磁阀采用台湾亚德客品牌。

2、老化电源采用安全隔离变压器，防止人身触电事故的发生。

3、电气设备的设计、选型、制造、安装等均符合国家的有关标准。

  4、电控柜表面整齐、外形美观、布局合理、便于操作。

五、主要电器配置如下：
