光缆分光分纤箱【简单介绍】

12光纤分线盒：24芯光纤分线盒，16芯光纤分纤盒，24芯光纤分线盒，12芯光缆分线盒，16芯光缆分线盒，24芯光缆分线盒，48芯光纤分线盒，12芯光纤分纤箱，24芯光纤分纤盒，16芯光纤分纤盒，SMC分纤箱，SMC分纤盒

材质：冷轧板 SMC ABS 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区：移动 联通 铁通 电信 广电

【详细说明】

12芯光缆分光分纤箱

12光纤分线盒：24芯光纤分线盒，16芯光纤分纤盒，24芯光纤分线盒，12芯光缆分线盒，16芯光缆分线盒，24芯光缆分线盒，48芯光纤分线盒，12芯光纤分纤箱，24芯光纤分纤盒，16芯光纤分纤盒，SMC分纤箱，SMC分纤盒

材质：冷轧板 SMC  ABS 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区：移动 联通 铁通 电信 广电FTTH FTTB FTTX FTTP

安装地方：壁挂式 楼道 室外 室内 抱杆式 入墙式家庭住宅

产品规格如下：

产品名称 产品型号 产品尺寸

长*宽*高（mm） 备注

（安装方式）

插片式8芯光缆分纤箱 GP8A1 220*180*62（mm） 挂壁式、抱杆式

插片式16芯光缆分纤箱 GP16A1 315*275*96（mm） 挂壁式、抱杆式

插片式16芯光缆分纤箱 GP16A2 340*265*115（mm） 挂壁式、抱杆式

插片式16芯光缆分纤箱 GP16A3 375*293*120（mm） 挂壁式、抱杆式

插片式32芯光缆分纤箱 GP32A1 420*320*125（mm） 挂壁式、抱杆式

12芯光缆分纤箱-分线箱 GP12A1 220*180*62（mm） 挂壁式、抱杆式

12芯光缆分纤箱-分线箱 GP12A2 265*230*85（mm） 挂壁式、抱杆式

12芯光缆分纤箱-分线箱 GP12A3 275*215*70（mm） 挂壁式、抱杆式

12芯光缆分纤箱-分线箱 GP12A4 340*265*115（mm） 挂壁式、抱杆式

16芯光缆分纤箱-分线箱 GP16H1 300*270*100（mm） 挂壁式、抱杆式

24芯光缆分纤箱-分线箱 GP24H1 315*275*96（mm） 挂壁式、抱杆式

24芯光缆分纤箱-分线箱 GP24H2 379*290*115（mm） 挂壁式、抱杆式

36芯光缆分纤箱-分线箱 GP36H1 420*320*125（mm） 挂壁式、抱杆式

48芯光缆分纤箱-分线箱 GP48H1 420*320*125（mm） 挂壁式、抱杆式

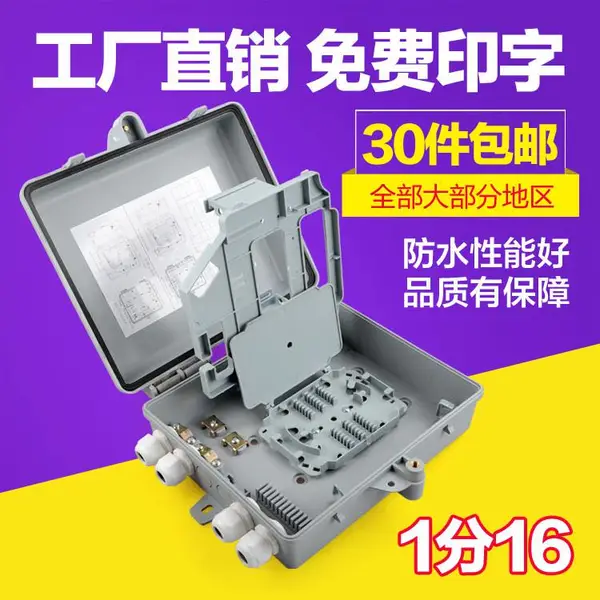

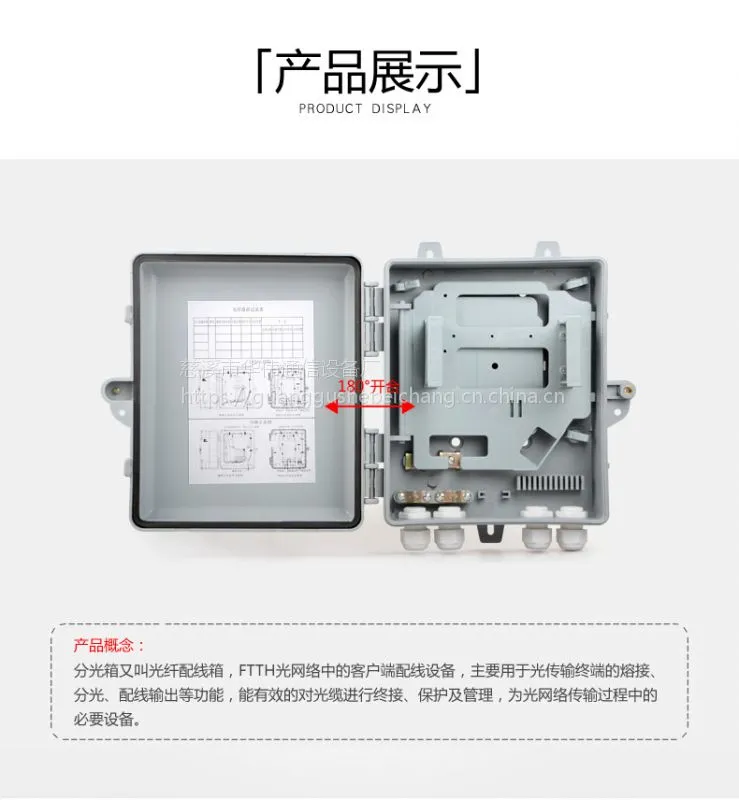

光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

二、性能指标

工作温度：-40℃~+70℃；

储存温度：-40℃~+70℃；

工作湿度：≤90%（+30℃时）；

大气压力：62Kpa～106Kpa；

绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；

耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

插入损耗：IL≤0.3dB (PC型)；IL≤0.3dB (APC型)；

回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

互换性：≤0.2dB。

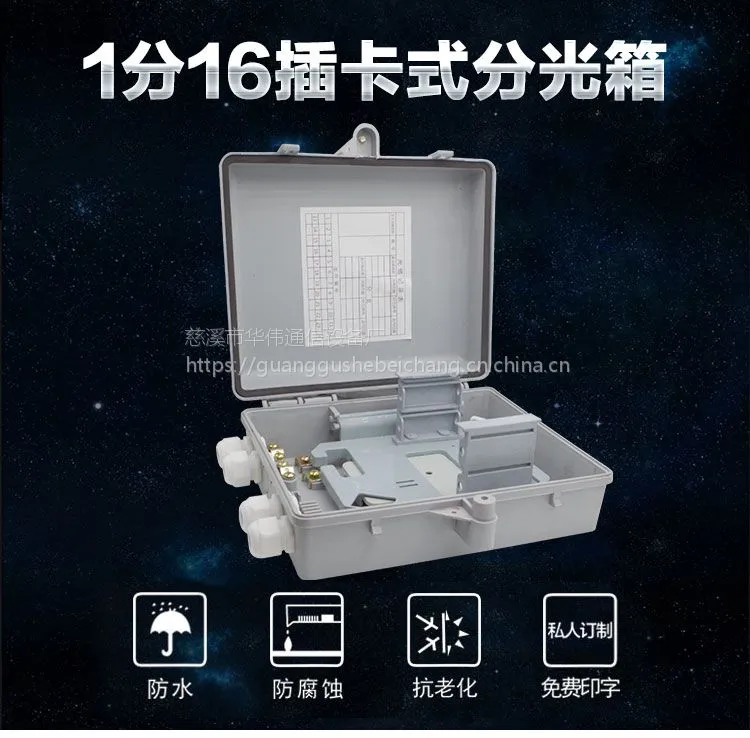

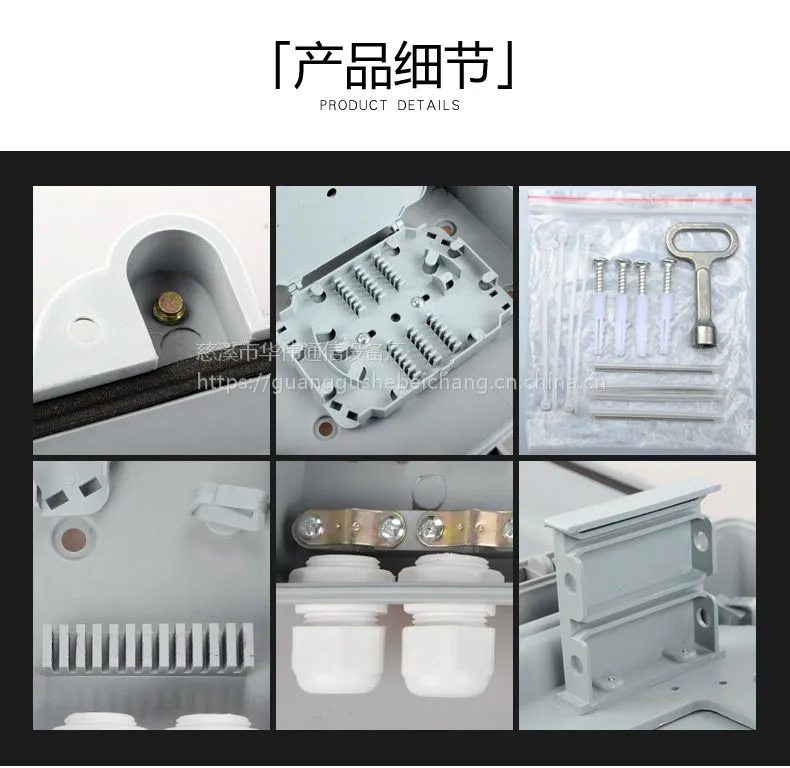

三、 功能说明

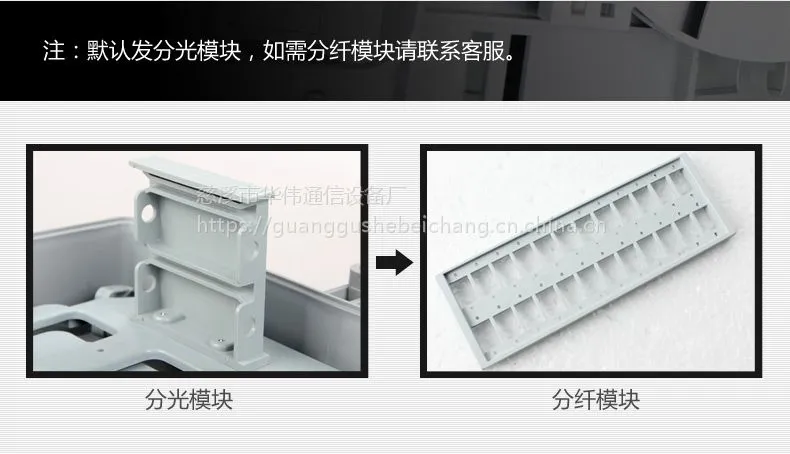

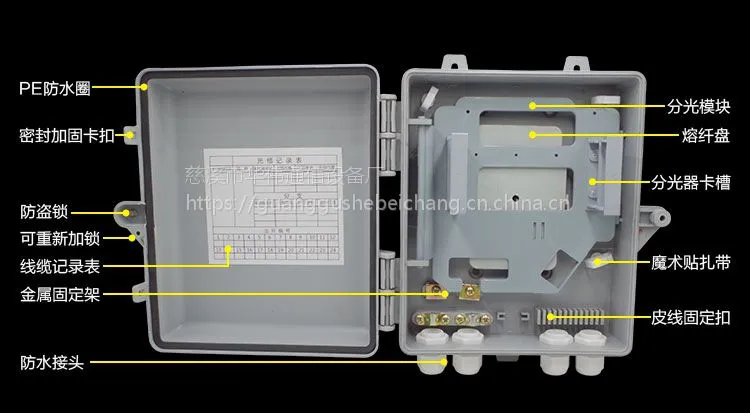

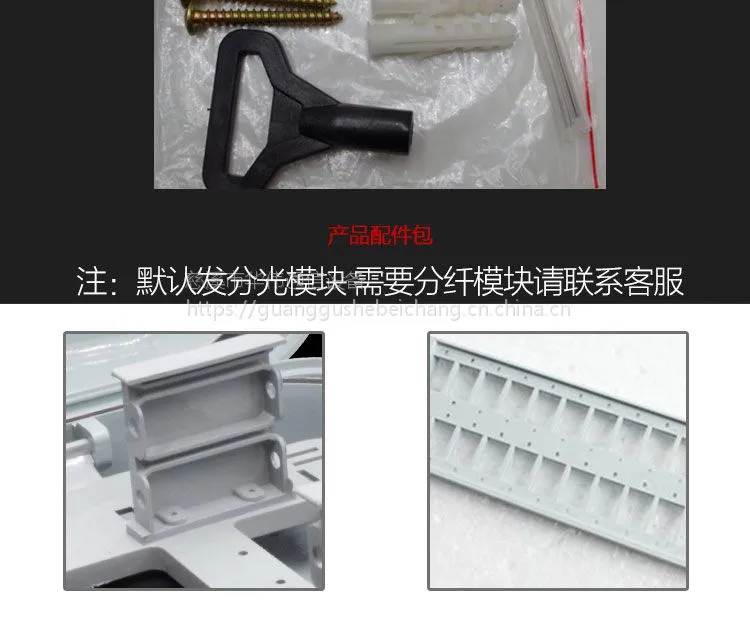

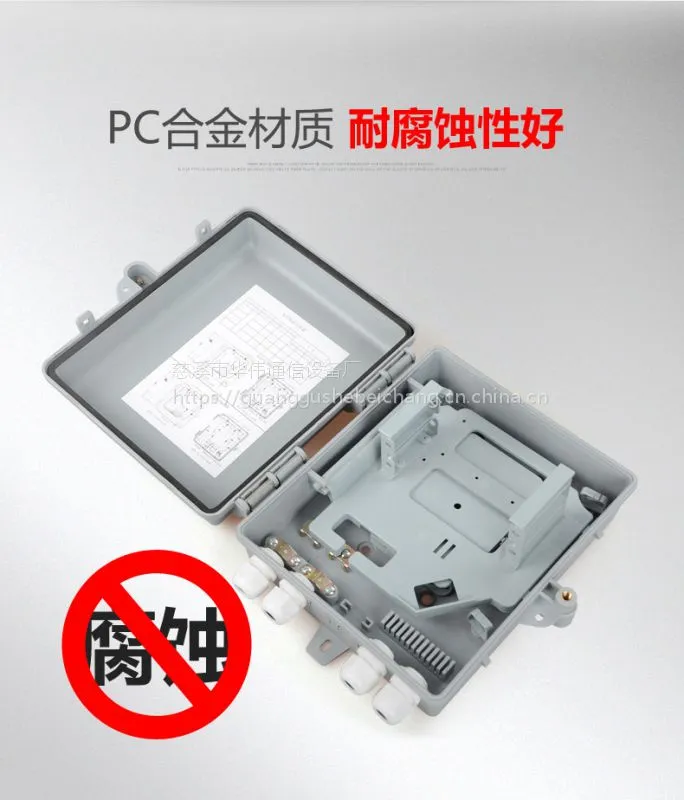

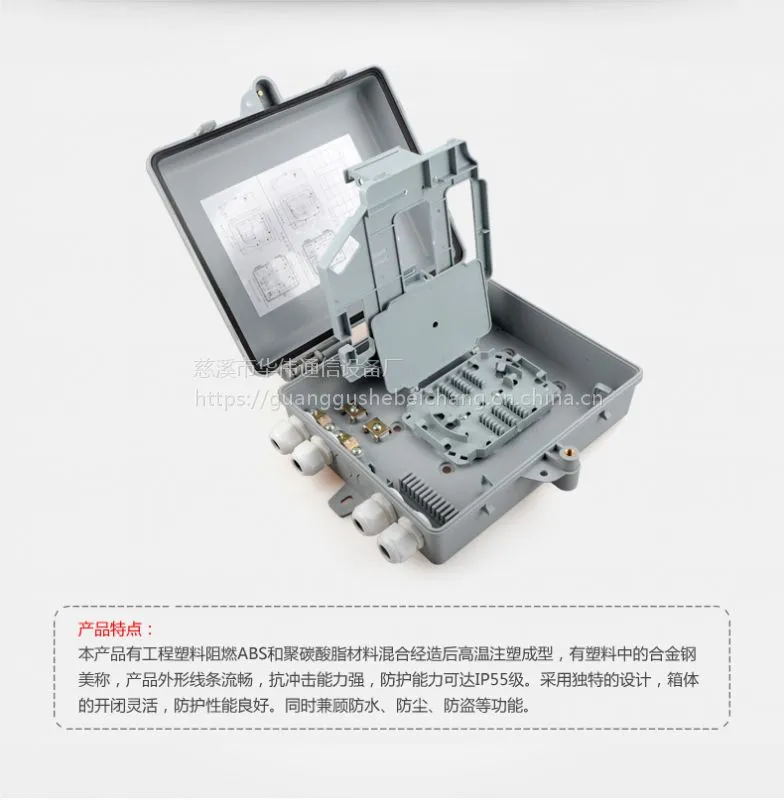

箱体采用优质阻燃工程塑料，具有良好的密封性能和耐候性能，适合户内外壁挂、抱杆安装使用，防护等级达IP55级；

专用皮线光缆固定位，***皮线光缆固定后拉脱力不小于20N；

有专门的快速连接器过路孔，皮线光缆端接快速连接器可在箱体外进行，端接快速连接器操作更方便；

可靠的铠装光缆引入、固定、开剥保护及接地装置，最多固定2根户外铠装光缆；

多功能熔接保护座，可满足36芯熔接保护套管安放或18芯冷接子的安放需求；

翻板结构设计，充分合理利用箱体空间，全程***光纤足够的弯曲半径，更方便用户预留合适的冗余光纤及合理走纤路由；

  12光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

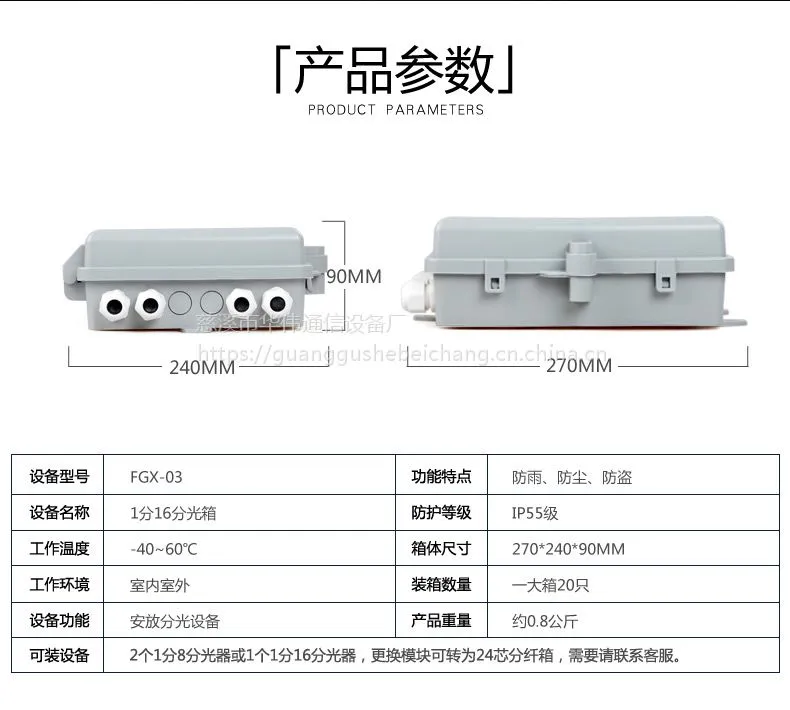

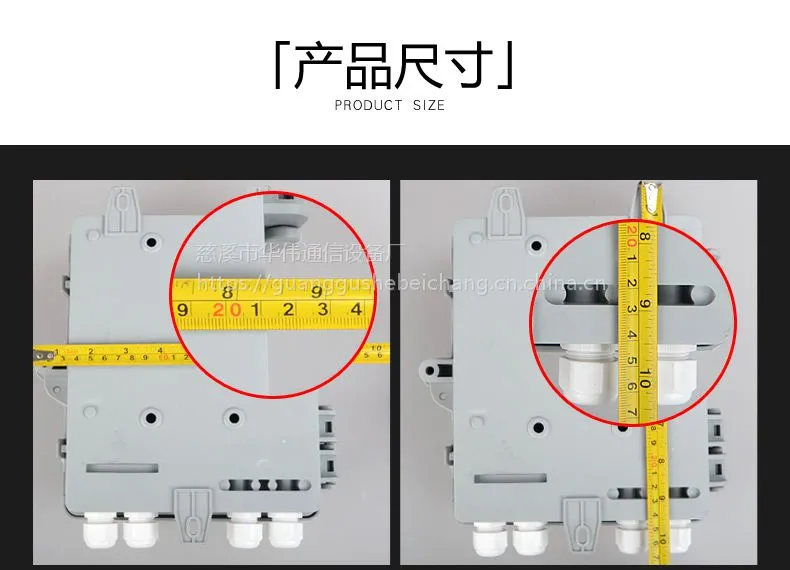

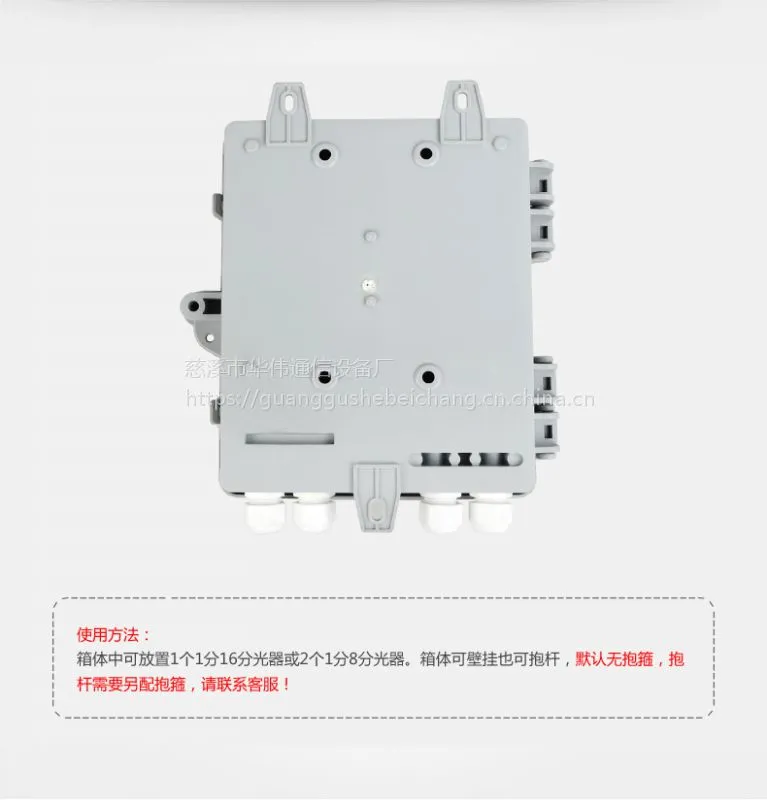

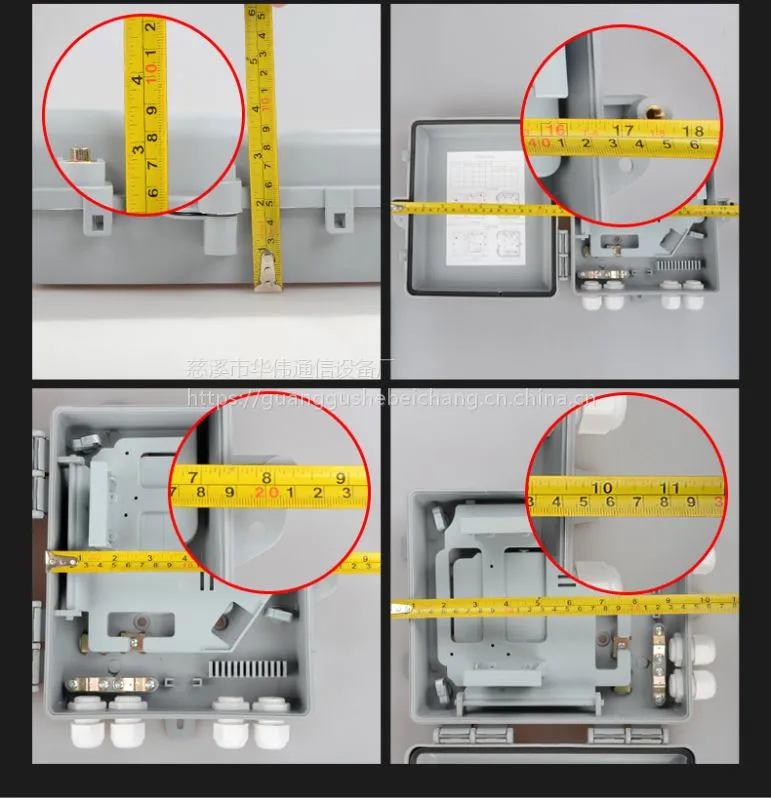

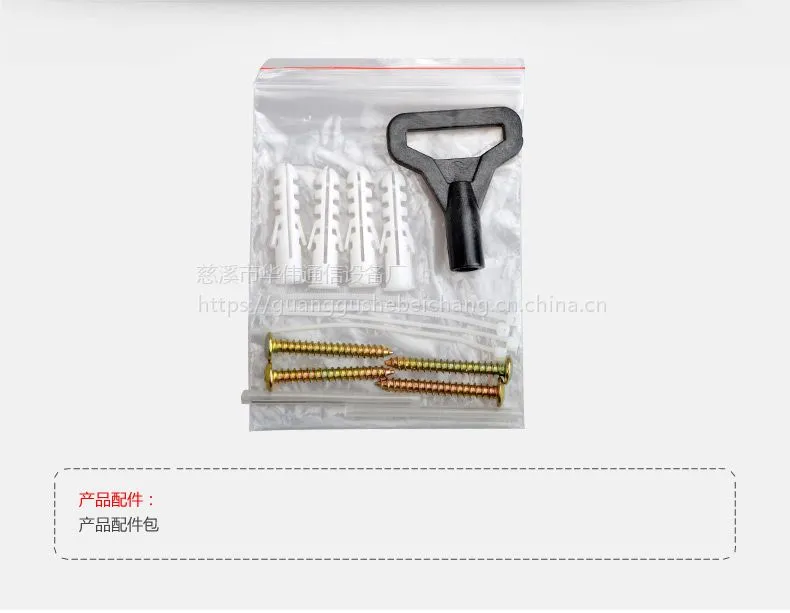

安装孔距：本箱体采用3点固定方式，上方2点、下方1点，安装简洁方便，上下之间直线距离为307毫米，左右之间水平距离为197毫米。

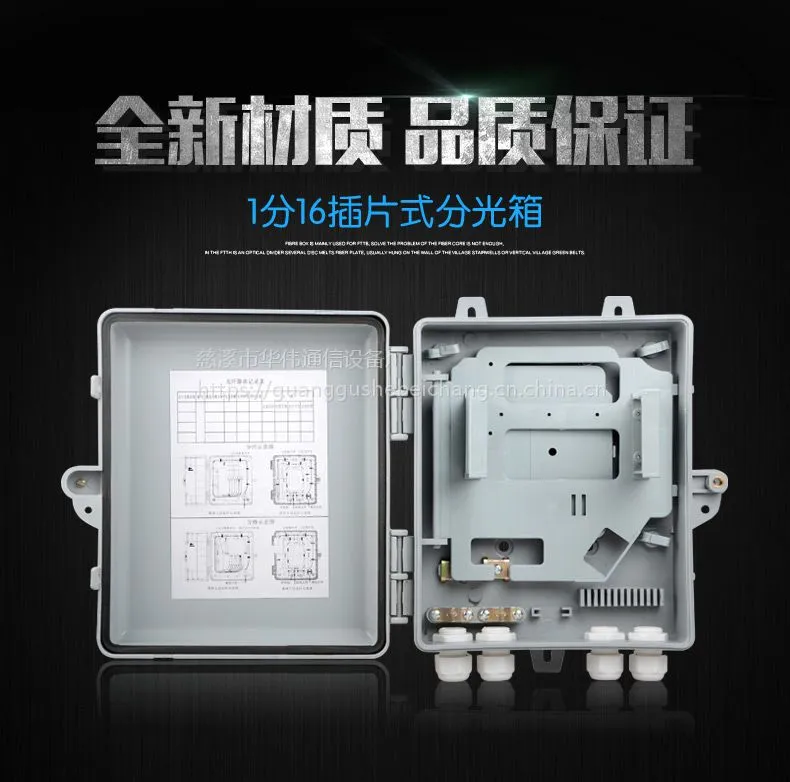

12芯16芯24芯32芯36芯48芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。

二、特点

适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

分路器模块端口倾斜15°设计，走线路由顺畅。

系列化插片可积木化组合，扩容方便，投资节省。

皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效***。

工厂化皮线尾纤，实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
