LFX分流旋翼式蒸汽流量计，是测量蒸汽累计质量流量的专用仪表，专业生产厂家，省级计量单位、具有机械式和智能式两种结构形式；通过指示器表盘（机械式）或液晶显示屏（智能式）现场显示，***地读出流过该表的全部蒸汽的质量，也可输出脉冲信号，同时具有手动压力补偿或自动温度补偿功能。由于该流量计的结构简单，价位适中，测量范围宽广，广泛石油与石油、化工、纺织、供热等需要蒸汽流量计的场合。蒸汽流量计，是测量蒸汽累计质量流量的仪表，具有机械式和智能式两种结构形式；通过指示器表盘（机械式）或液晶显示屏（智能式）现场显示，***地读出流过该表的全部蒸汽的质量，也可输出脉冲信号，同时具有手动压力补偿或自动温度补偿功能。由于该流量计的结构简单，价位适中，测量范围宽广。

蒸汽主要用孔板、涡街流量计等来测量，其中以涡街流量计更为常见，其主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。

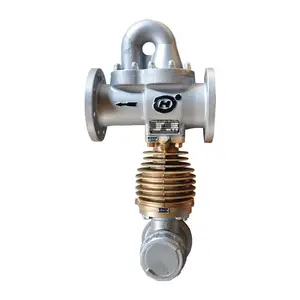

LFX分流旋翼式蒸汽流量计
主要参数
公称通径：DN25、50、80、100
使用压力范围：0.05－1.6MPa
使用温度：240°C
精度等级：2.5级
补偿方式：手动压力补偿
读数方式：现场直读式，也可实现远传

1、测量介质   　　饱和蒸汽、微过热蒸汽

（过热度≤20℃）

2、公称通径       02; 05;  08;  10;

3、工作温度   183℃(02)

240℃(05; 08;10);

4、环境温度       仅对智能式要求0℃～55℃

（超此温度特殊订货）

5、使用压力范围  0.03-1.0 MPa(02)

0.05-1.6MPa(05; 08; 10);

6、安装方式        水平安装

7、密度补偿方式    机械式为手动压力补偿；智能式为自动温度补偿。

<1>流量计与管路的连接为法兰连接。法兰规格执行GB4216.5-84《管路附件法兰类型》。
<2>流量计必须安装在一段水平直管线上，其指示器必须位于管线 之下，前后直段管长度不少与示意图标注的要求。另外蒸汽必须按本体壳上箭头指示方向流入。

注意事项

在计量液体时，务必使流量计传感器始充满介质，无夹带气体。

在仪表上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。

竖直安装通常是优先选择的，向上游动的流体能确保仪表总是满管，且介质中的固态成分能够均匀分布。

如有可能产生气泡，应提供气体分离器。

在易于振动的长管路中进行安装时，应在流量计的上下游安装消除器。

对于蒸汽应用，仪表安装应避免安装在U形弯底部，避免因吸收冷凝而在开车时导致的水锤现象，水锤的强度导致传感机构过分受力，致使传感器***损坏。
