加工定制:否 | 品牌:济南光宇 | 型号:GYJ36 |
种类:角度 | 制作工艺:集成 | 输出信号:模拟型 |

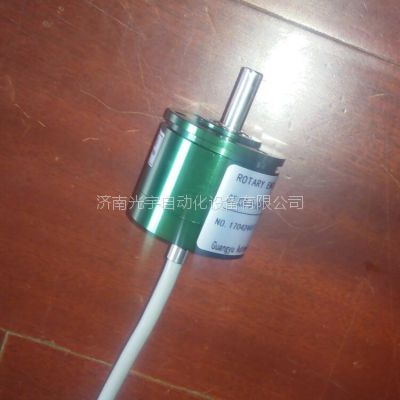

济南光宇后出线***角位移传感器GYJ36
◎外径36.5mm 全角度360°***测量
◎4096 (12 位)即最小分辨角度0.088°
◎线性度为0.3%F.S.
◎输出信号4-20mA,0-5V DC或0-10V DC
◎供电电压24V DC 5VDC
◎机械寿***论***长 旋转阻尼小 易于安装
电气参数:
有效电气转角 | 360° | ||
分辨率 | 4096 | ||
独立线性精度 | 标准级:0.3%;精密级:0.15% | ||
更新速度 | 0.6ms | ||
工作电压 | 5V±10% | 15~30V | DC |
输出信号 | 0~5V(ratio) | 0-10V | DC |
工作电流 | <16mA | <25mA | <35mA |
始末端输出偏差 | <1%·VCC | <50mV | <0.05mA |
负载电阻 | >10KΩ | >10KΩ | >600Ω |
电源极性保护 | 无 | 有 | 有 |
机械参数:
机械转角 | 360°(无停止位) |
防护等级 | IP54 |
工作温度 | -30℃~+80℃ |
储存温度 | -30℃~+80℃ |
旋转力矩 | <5mN·m |
机械寿命 | >5000 |
质量 | 约60g |
外壳 | 铝合金 |
轴 | 304 |
轴承 | 2 |
接线:
端子(接线) | VCC/棕色电缆 | OUT/黑色电缆 | GND/蓝色线缆 |
4-20mA | 供电电源正极 | 信号输出4-20mA | 公共负极 |
0-5VDC或0-10VDC | 供电电源正极 | 供电电源正极 | 信号输出Vout |
型号定义:
应用:机械臂 纺织机械 建筑机械 液压气缸系统 试验机 汽车测试 医疗器械
