一，立式管道离心泵的基本构造是由六部分组成的

立式管道离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、泵体也称泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！

5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

二、离心泵的过流部件

离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类：

（1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮。

（2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。

（3）轴流式叶轮液体流动的方向与轴线平行的。

叶轮按吸入的方式分为二类：

（1） 单吸叶轮（即叶轮从一侧吸入液体）。

（2） 双吸叶轮（即叶轮从两侧吸入液体）。

叶轮按盖板形式分为三类：

（1） 封闭式叶轮。

（2） 敞开式叶轮。

（3） 半开式叶轮。

其中封闭式叶轮应用很广泛，前述的单吸叶轮双吸叶轮均属于这种形式。

三、离心泵的工作原理

离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是：离心泵启动***定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！

离心泵的种类很多，分类方法常见的有以下几种方式1按叶轮吸入方式分：单吸式离心泵 双吸式离心泵。2按叶轮数目分：单级离心泵

多级离心泵。3按叶轮结构分：敞开式叶轮离心泵 半开式叶轮离心泵 封闭式叶轮离心泵。4按工作压力分：低压离心泵 中压离心泵 高压离心泵边 立式离心泵。

四、下面介绍离心泵的几条重要的性能曲线。

水泵的性能参数如流量Q 扬程H 轴功率N 转速n效率η之间存在的一定的关系。他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。

水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。

水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

A、流量—扬程特性曲线

它是离心泵的基本的性能曲线。比转速小于80的离心泵具有上升和下降的特点（既中间凸起，两边下弯），称驼峰性能曲线。比转速在80～150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有陡降性能曲线。一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

B、流量—功率曲线

轴功率是随着流量而增加的，当流量Q=0时，相应的轴功率并不等于零，而为一定值（约正常运行的60%左右）。这个功率主要消耗于机械损失上。此时水泵里是充满水的，如果长时间的运行，会导致泵内温度不断升高，泵壳，轴承会发热，严重时可能使泵体热力变形，我们称为“闷水头”，此时扬程为值，当出水阀逐渐打开时，流量就会逐渐增加，轴功率亦缓慢的增加。

C、流量—效率曲线

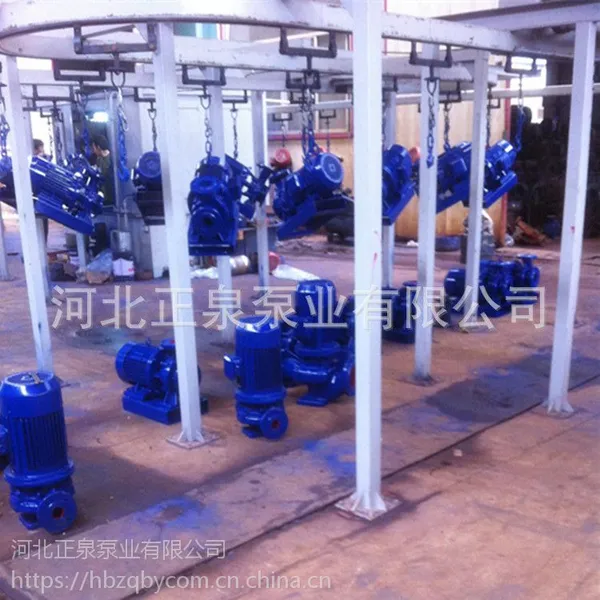

它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了，效率有一个值，在效率点附近，效率都比较高，这个区域称为高效率区。产品特点ISG(并派生出IRG型管道热水泵,IHG型立式化泵)单级单吸立式管道式离心泵是利用水利模型,并根据各类用户在不同使用条件下精心设计而成.ISG单级单吸立式管道式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30℅,且具有运转噪声低,振动小等特点.易损件的使用寿命大大延长.本型泵以其性能稳定,高效节能,占地面积小,结构紧凑等特点,广受市青睐1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≦80℃。

2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≦80℃、GRG使用温度T：≦240℃。

3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃—120℃

4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃—120

立式管道离心泵的安装技术关键在于确定离心泵安装高度即吸程。这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在标准大气压下、水温20℃情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用***的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，立式管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。因此，要认真地做好管道的接口工作，***管道连接的施工质量。
