钢制拖链，一般应用在机床机械等的电缆、油管、气管、水管、风管上，起牵引和保护作用。　钢制拖链的使用最早起源于德国，后来国内引用并创新结构。尼龙塑料拖链的原料及分类根据使用环境和使用要求的不同分为桥式拖链、全封闭拖链、半封闭拖链三种。

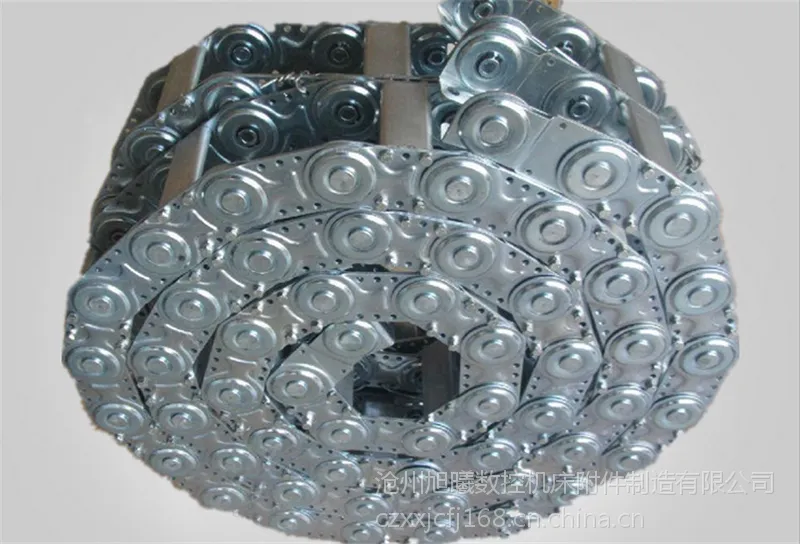

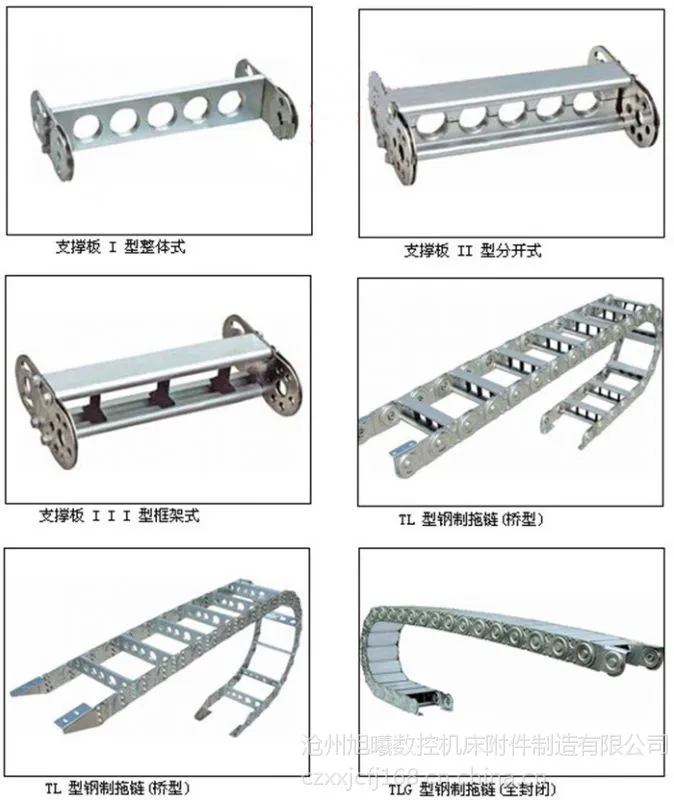

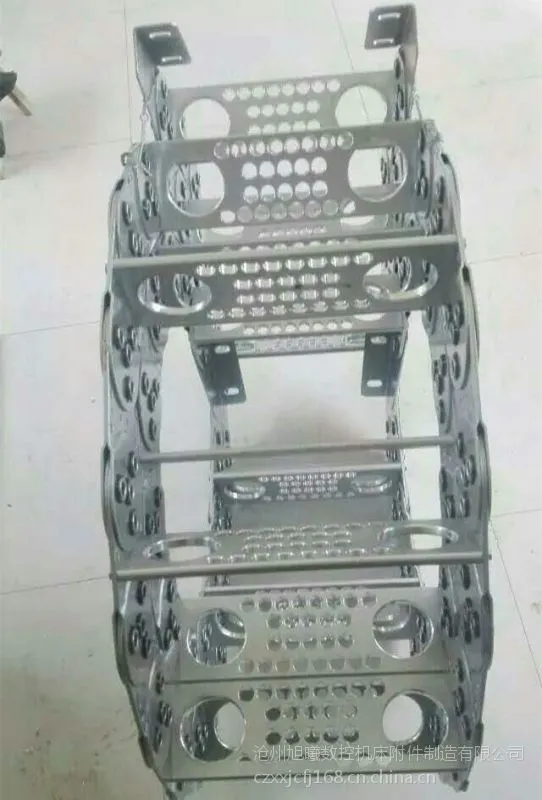

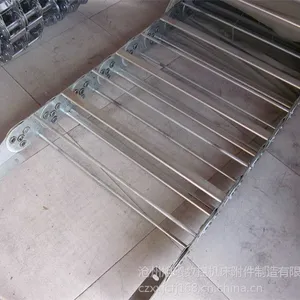

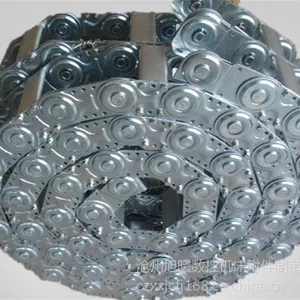

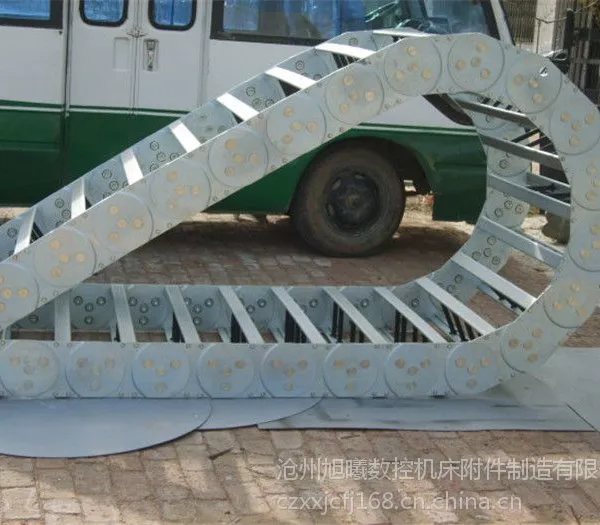

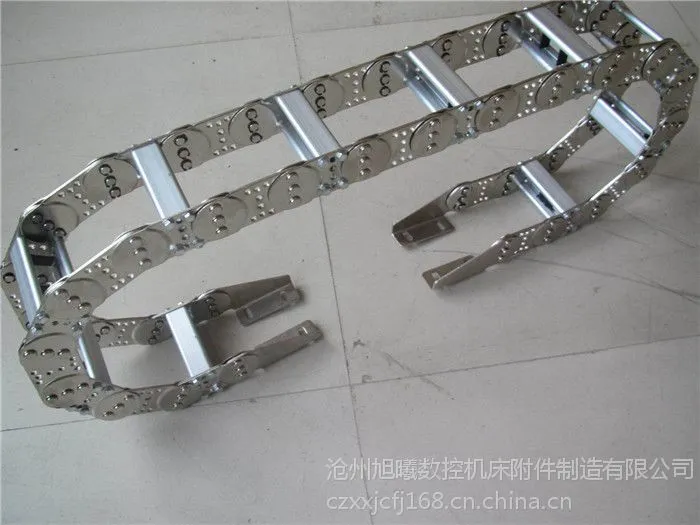

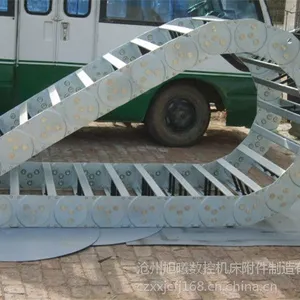

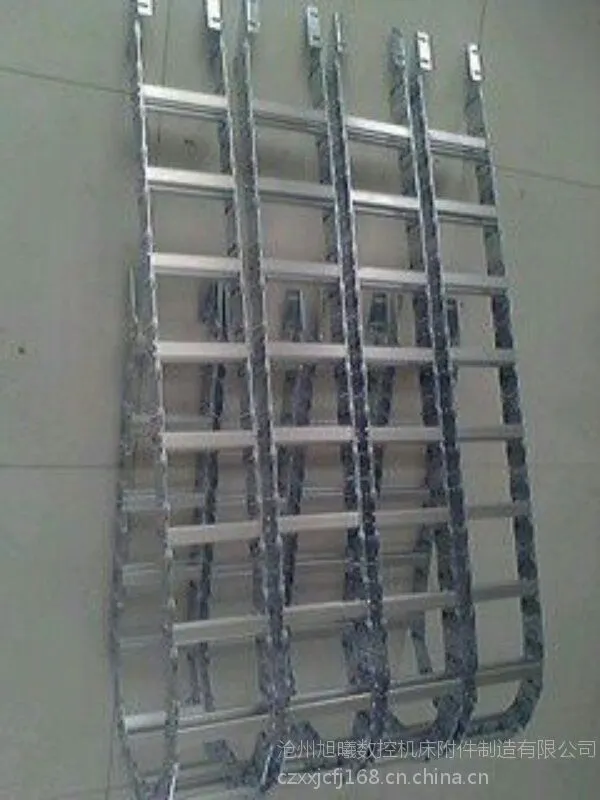

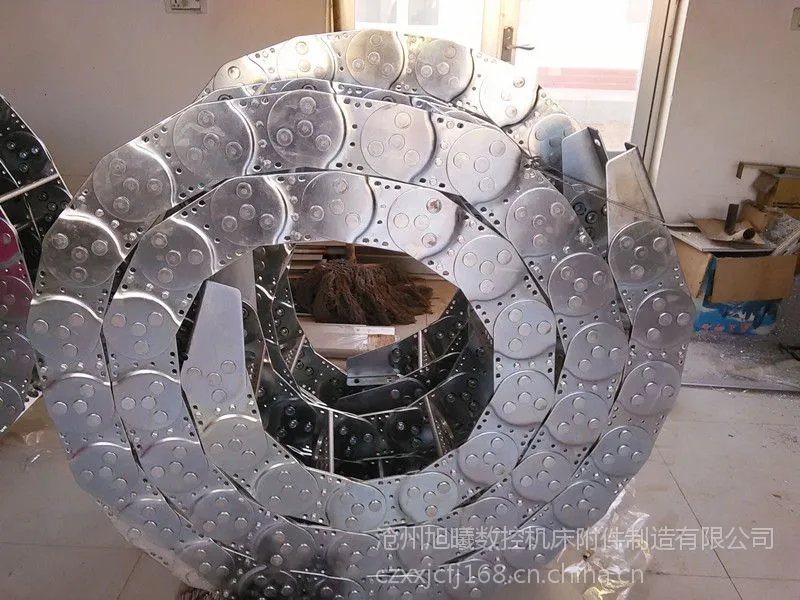

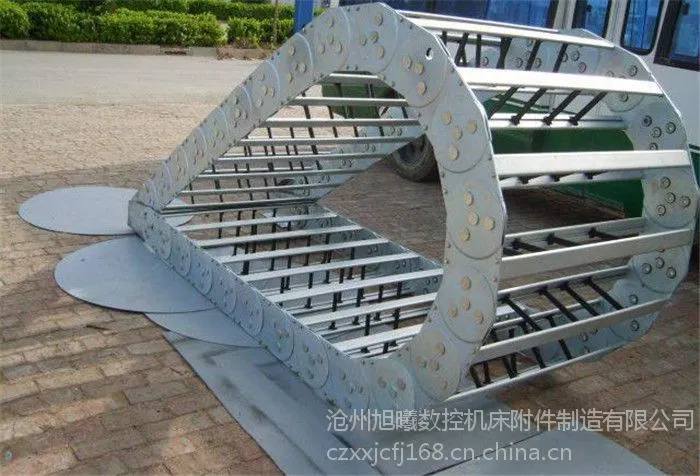

全封闭钢制拖链系列：TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm,可任意选用. TLG型钢制拖链其使用行程zui大为32米.适用于所有传动方式.可随意加长和缩短.此外,可通过改变销轴获得改变弯曲半径.钢制拖链拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm.链板的高度,也就是支撑板的高度,是由电缆zui大直径决定的,机床zui大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链.弯曲半径要根据电缆的zui大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部。尼龙塑料拖链适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用，拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

拖链的选用原则

内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

内宽：选择较粗的一些电缆、油管、气管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。

弯曲半径：选择内置电缆、油管、气管、水管等中zui大的弯曲半径作为参考值，并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则。

应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。

直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。

 在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。
