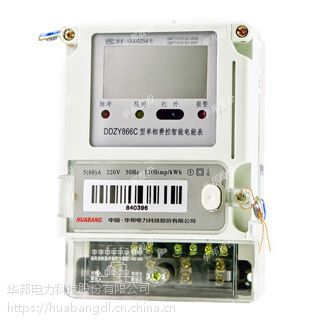

DDZY866C型单相费控智能电能表（有线）（本地CPU卡)是本公司研制生产的智能型电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。具有独立的调制式红外光口和1路RS485通讯口；具有IC卡口，可支持本地费控功能；该表具有高可靠、高精度、长寿命等优点。它适应电压范围宽，且整机出厂后无须调整。可广泛应用于城市、农村或工厂企业单相交流电的计量场合。

引用标准

GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》

GB/T17215.301-2007《多功能电能表特殊要求》

DL/T645-2007《多功能电能表通信协议》

Q/GDW354-2009智能电能表功能规范

Q/GDW355-2009单相智能电能表型式规范

Q/GDW364-2009单相智能电能表技术规范

Q/GDW365-2009智能电能表信息交换安全认证技术规范

功能特点

1、采用***的专用集成电路和SMT、热风回流焊、波峰焊工艺设计、制造，产品质量可靠。

2、电能计量单元和数据处理单元，通信接口单元分别采用三组隔离电源，所有输出信号均采用光电隔离，提高电磁兼容性能，同时也确保计量单元独立稳定工作，不受通信接口的影响。

3、宽电压范围设计，从154V~265V均能正常工作，同时418V时电表不损坏，提高了电表对工作环境的适应性。

4、微处理器采用内置看门狗设计，确保了CPU可靠正常工作，计量数据采用三重备份。在恶劣干扰下，数据确保安然无恙。

5、全密封防尘、防水设计，表壳材料具有优良的阻燃和抗腐蚀、***性能。

6、采用具有内置温度补偿功能的硬件时钟电路，停电用电池供电时温度补偿功能同样启动，确保时钟精度准确。

7、具有带保护功能的IC卡口，采用逻辑加密型卡。

8、具有阶梯电量、阶梯电价功能（阶梯电量：在一个约定的用电结算周期内，把用电量分为两段或多段，每一分段用电量范围内都有一个单位电价，单位电价在分段内保持不变，但是单位电价会随着分段不同而变化。）（阶梯电价：针对不同阶梯电量制定的单位电价。)。

9、主要功能：计量功能、费控功能，测量及监测，事件记录，费率及电价方案，显示功能，报警功能，冻结功能，计时功能，脉冲输出。

技术规格

参比电压：220V

参比电流：1.***、***、10A、20A

参比频率：50Hz

基本误差：符合GB/T17215.321-2008的要求

起动电流：≤0.004Ib（直接接入式）

潜动：施加参比电压的115%而电流线路无电流时，电能表测试输出不应产生多于一个的脉冲

功耗：电压线路功耗（非通信状态）：≤1.5W，10VA

电压线路功耗(通信状态)：≤3W，12VA

电流线路功耗：≤1VA（Ib）

工作温度范围：-25℃~60℃

极限工作温度范围：-40℃~70℃

储存和运输极限温度范围：-40℃~70℃

相对湿度：年平均＜75%

30天（一年内这些天是以自然方式分布）95%

在其他天偶然出现85%

大气压力：63.0kPa~106.0kPa（海拔4000m及以下）

正常工作电压：0.9Un~1.1Un

扩展工作电压：0.8Un~1.15Un

极限工作电压：0.0Un~1.15Un

时钟准确度：≤0.5秒/天（参比温度23℃）

锂电池容量：≥1.2Ah，停电后可供时钟工作时间≥5年

停电后数据保存时间：≥10年

产品寿命：大于10年

外型尺寸：112mm*160mm*71mm

重量：约0.8kg

电能脉冲宽度：80±20ms，典型值：80ms

红外通信速率：1200bps

RS485速率：2400bps（典型值），600、1200、2400、4800、9600（可设置）

通信协议：符合DL/T645-2007《多功能电表通信协议》及其备案文件

IC卡口：具有防短路、抗静电保护电路，卡座能承受不小于2万次的IC卡插拔操作
