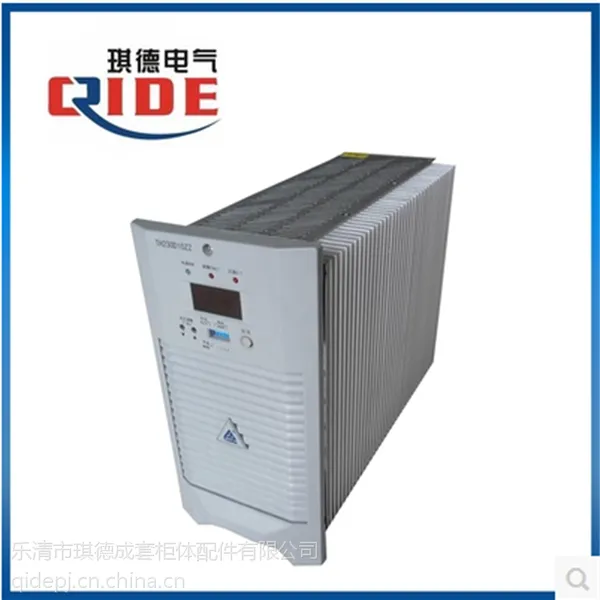

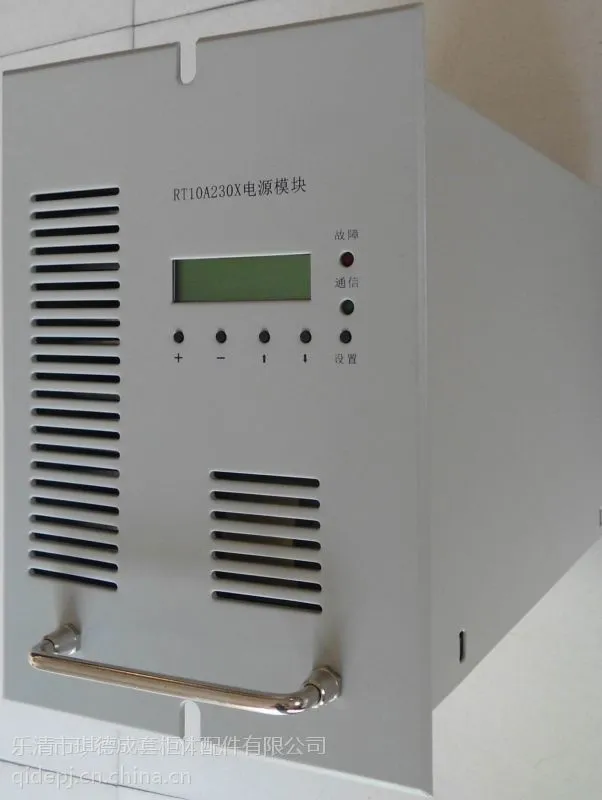

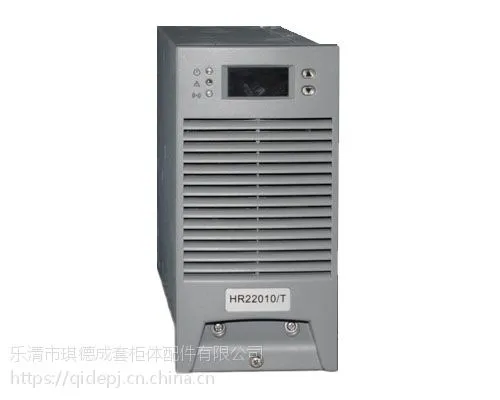

EDS220D05ZZ电源模块，EDS220D05ZZ充电模块，EDS220D05ZZ整流模块，

模块技术参数

交流输入：380V  AC  50HZ

直流输出：220V  DC  10A

额定工作电压：380V（-15%~+12%），50HZ。

电压变化范围：AC323-437V。

频率变化范围：50HZ±10%。

工作环境温度：-10℃ --45℃

本系列模块采用自冷方式，克服风冷模块的缺陷，适用任何环境，产品更加稳定，可靠

2环境条件

    本文所规定的设备布置在户内，并能在下列条件下安全运行。

(1)海拔高度：                不超过1000m。 (2)月平均相对湿度： 95%。 (3)环境温度：       45℃。 (4)***环境温度：       -5℃。 (5)日平均温度：     35℃。 (6)日温差：         25℃。

采用单母线分段接线方式。

充电机向单组蓄电池充电的同时，经过硅链降压向负荷供电，控制母线（+/—KM），动力 (储能)母线（+/—CM）均从降压硅后取。降压装置分3~5档。***控制母线电压的波动范围不超过Un±5%

直流系统额定电压Un：220V、110V。 2.3.2 系统主要技术指标

1、 交流输入电压：380V±15%

2、 交流电源频率：50Hz

3、 直流系统电压：220V；110V

4、 直流母线电压范围：180~320V；90~160V 5、 稳流精度：＜±1%（在10%~***Ie时） 6、 稳压精度：＜±0.5%（在10%~***Ie时） 7、 纹波系统：＜0.3%

8、 均流度： ≤5% 9、 效率：＞90%

10、 噪声：≤50dB（距装置1m处） 11、 冷却方式：风冷或自冷

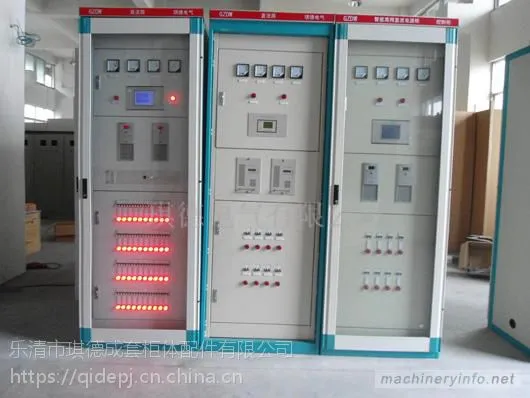

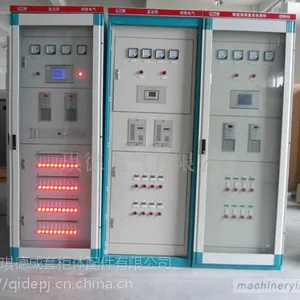

12、 通信接口：RS-232、RS-485 2.3.3直流电源屏基本技术要求

1、 屏体尺寸：2260×800×600mm（高×宽×深）。 2、 颜色：RAL7035

3、 结构应相互协调，便于安装和维护。柜门上配放资料的位置。 4、 直流熔断器按规定分级配置，采用质量合格的产品。 5、 采用封闭式加强型结构，采用良好的防尘措施。

6、 屏正面采用玻璃门，所有设备安置于屏内安装板上。屏内底部装有不小于25×4mm2的接地铜排。

7、

屏里的布线整齐，各种开关、仪表、信号灯、光字牌等元器件应有相应的文字符号作为标志，并与接线图上的文字符号标志一致。要求字迹清晰易辨、不退色、不脱落、布置均匀、便于观察。

8、 安装的元器件均应有产品合格证，不得选用淘汰的、落后的元器件。 9、

具有***防雷功能；满足工程对电磁兼容性的要求
