1、说明

电气防护金具有绝缘子串用的均压环，防止产生电晕的屏蔽环及均压和屏蔽组成整体的均压屏蔽环。

电压220kV及以下线路，除高海拔地区外，一般不需安装均压环。近年来架空避雷线采取对地绝缘，以供通信需要，避雷线用绝缘子本身带有放电间隙，亦勿需另配其他电气防护金具。

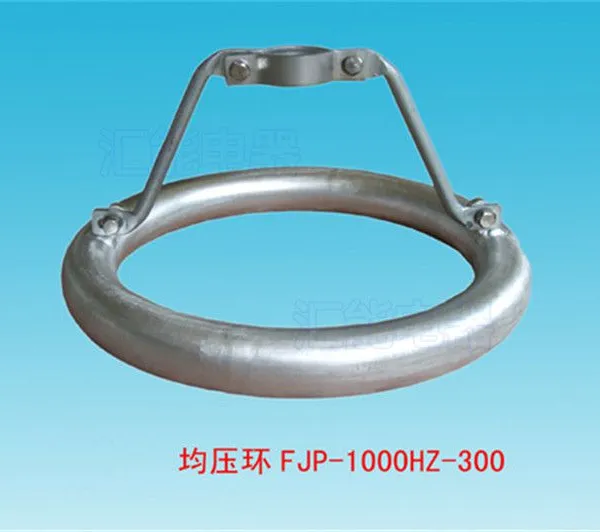

2、均压环。

在超高压线路中，绝缘子串的绝缘子片数很多，绝缘子串中的每片绝缘子上的电压分布不均，靠近导线的***片绝缘子承受了极高的电压，因此***片绝缘子劣化率很高。为改善绝缘子串中绝缘子的电压分布，在绝缘子串上加装了均压环。均压环为采用无缝铝管制成，结构型式有圆形、长椭圆形、倒三角形。轮形等。安装均压环时，其铝管边缘在***片绝缘子瓷裙以上或等高线上效果，一般安装在距***片绝缘子瓷裙75至100mm处，以避免***片绝缘子附件早期出现电晕。均压环的边缘至绝缘子裙边距高为150至250mm。工程上选用时压应通过试验来确定尺寸。

3、屏蔽环。

330kV以上电压的输电线路和变电所，由于电压很高，当导线和金具表面的电位梯度大于临界值时，就会出现电晕放电现象。这种现象除消耗一定电量外，还对无线电产生干扰。加装屏蔽环后，形成了均匀电场，就不可能产生电晕放电。

4、均压屏蔽环。

在330kV及500kV线路上，为简化均压和屏蔽环的安装条件，大多数这两种环设计成一个整体，称为均压屏蔽环。一般来说，均压环本身除均压外，还起屏蔽作用。均压环是对绝缘子的保护，屏蔽环是对金具的保护。因此屏蔽环自身孕应屏蔽，即管的表面应光尘嚣无毛刺，以达到自身不产生电晕的目的。

均压环和屏蔽环的安装均压在架线后附件安装时进行。地施工和检修时均不得脚跳均压环，以避名变形。

5、型号标记的组成

F: 防 护、J：均压环、P：屏蔽环；数字一表示适用电压；附加字母：N：耐张绝缘子串用；C：悬垂绝缘子串用。4 技术要求

5.1 均压环、屏蔽环及均压屏蔽环的一般技术条件应符合GB/T 2314的规定，结构及尺寸应符合DL/T 760.3的要求。

6 材质与紧固件

6.1 均压环、屏蔽环和均压屏蔽环应采用符合GB/T 4437规定的材料制造。如用户要求，也可采用符合GB/T 8162规定的10号优质碳素结构无缝钢管制造。

6.2 当均压环、屏蔽环和均压屏蔽环采用铝及铝合金材料制造时，环的支撑架采用符合GB/T 3880规定的牌号不低于1050A的铝板制造。

当 均 压 环、屏蔽环和均压屏蔽环采用无缝钢管制造时，环的支撑架应采用符合GB/T 700规定的抗拉强度不低于372.5MPa钢材制造。
