东莞市金盛电动门科技有限公司专业生产电动门、电动卷闸门、电动伸缩门、电动车库门、电动水晶门、电动道闸、电动通花闸、电动防火卷帘门、侧滑水晶门、铝合金车库门、平移门、别墅大门、银行大门、厂房大门等一系列产品的厂家，另我公司有各为电动卷帘门电机及配件遥控等！我公司生产的产品适用小区、商铺、商场、商业街、花园、别墅、私人家用、厂房、工厂、***、银行等，我公司生产的产品质量好、美观大方、深受广大客户们喜欢，欢迎来电咨询来电！我公司承诺我公司生产的产品一年内有任何质量问题包退包换。卷帘门包装用白色软包，伸缩门一律用木架包装。电话：13827265872 张生0769-82875156

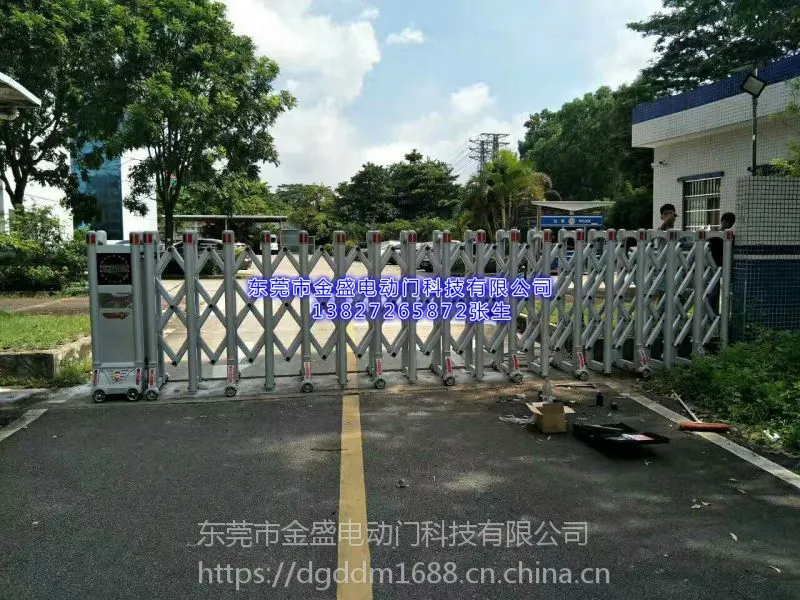

一、适用范围 　　***机关、企事业单位大门、活动围墙。 　　二、工作程序及作用 　　值班人员通过控制器发出指令，使电动门按预定轨道快速完成伸、缩运动,以达到控制大门封闭与放行的目的。 　　三、产品特点 　　美观时尚，节约场地，操作简便，动作平稳、快捷、噪声低，通行能力强，***。 　　四、产品结构　 　　电动伸缩门主要有伸缩门体、机头、控制器三部分组成。 　　1、伸缩门体：伸缩门体是由门体大框、交叉撑、轴（定轴、滑轴）及门体轮等主要部件组成。门体整体为金属结构，按材质又分为不锈钢门体、铝合金门体、压铸铝门体。 　　2、机头：由驱动器和电气部分组成，它固定在门体的一端，带动门体伸缩运动，与门体配套使用。 　　驱动器分普通型和机器人型。 　　3、控制器：由控制盒、台式控制器及手柄遥控器组成。　 　　1）、控制盒：固定在机头内，由它接收控制器发出的指令控制门体的运行。 　　2）、台式控制器：主要由值班人员在值班室内使用。 　　3）、手柄遥控器：主要配备车辆使用，可在机头周围10-30米内（根据现场的无线电通讯环境而定）活动控制大门的开、关。 　　五、主要技术参数 　　1、产品常规高度：1600mm 　　2、环境温度：-250 - +750 　　3、空气相对湿度：≤90% 　　4、绝缘：Grade B 　　5、变速箱速比：1 : 40 　　6、驱动器技术参数表： 　　品种 电源电压 电流 功率 电机转速 移动速度 频率 牵引极限 噪声 　　普通型 220V 3A 370W 1440r/分 18m/分 50HZ 25米以下 ＜60db 　　机器人型 220V 1.2A×2 120W×2 2800r/分 18m/分 50HZ 15米以下 ＜60db 　　六、安装与调试　 　　1、预埋轨道：（见轨道铺设图） 　　2、固定门体：将门体放入轨道，尾部的底撑用专用固定卡及地脚膨胀螺钉（M12×80）固定。 　　3、限位开关：按照设定门体的开、关位置埋设限位装置。 　　4、固定控制盒：控制盒可以装在机头箱内，也可移至离主机10米之内的室内。 　　5、连接线路：严格按接线图依次接好相对应的连线（严禁在通电状态下接线），接线要牢固，端子与端子之间不能短路，并捡查线路是否正确。 　　6、调试： 　　1）、首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下，方可接通电源。 　　2）、接通电源，控制盒电源指示灯亮，按“开”按纽，“开”指示灯亮，门体能自动打开至设定的限位处自动停止。按“关”按纽 ，“关”指示灯亮，门体能自动关闭至设定的限位处自动停止。 　　3）、在调试运行过程如发现门体运行限位不准确，可调整限位开关的高度。 　　4）、调试运行5次以上，如一切正常方可投入使用。 　　七、使用方法 　　1、接通电源，控制盒电源指示灯亮。 　　2、开门：按“开”键，工作指示灯亮，门体收缩，大门通道自动打开。 　　3、关门：按“关”键 ，工作指示灯亮，门体伸展，大门通道自动关闭。 　　4、手动：遇到停电时，可打开机头箱门，用专用钥匙插入匙孔，旋转180度，即可转为人工推拉。 　　5、遥控:：手持遥控手柄可在控制盒周围10-30米内（根据现场的无线电通讯环境而定）活动控制，按遥控手柄的“开”键，大门自动打开，按“关”键，大门自动关闭。 　　八、养护与维修 　　自动伸缩门的使用寿命与日常的正确使用、合理养护、及时维修有密切关系： 　　1、电动伸缩门电源必须架设专线，严禁与其它电器并用。 　　2、产品在安装牢固、经调试合格后方能使用。 　　3、控制盒必须安装在干燥、通风的位置，严禁靠近大功率无线电器材，避免影响正常工作。使用控制按键时，不要用力过大、过猛，避免损坏。 　　4、门体运行时，导轨上严禁人员及车辆停留。操作人员应随时留视门体运行情况，以免发生意外。 　　5、轨道内应经常清扫，以免杂物堆积影响运行。 　　6、驱动器每年至少要加注一次润滑脂，链条应经常加注润滑油，并检查各部件磨损情况，磨损严重的机件要及时维修或更换。 　　7、推拉电动伸缩门时，开、关轻、缓，禁止猛推猛拉，造成损坏。 　　8、产品出现故障时，请及时通知专业维修人员进行维修；非专业人员不得擅自打开，否则，视为主动放弃保修权利。 　　9、故障产品凭产品保修卡享受免费保修（人为或自然灾害除外）。 　　九、简易故障排除　 　　故障现象 原因 排除方法 　　自动门不能开、关 无电源 检查、接通电源 　　遥控器无电或损坏 检修、更换遥控器 　　离合器没合上 用专用钥匙将离合器合上 　　自动门开和关时 　　均不能自动限位 限位开关工作不良 检修、更换限位开关 　　电源线头接反 调换电源线 　　自动门在一个方向 　　不能自动限位 限位开关工作不良 检修、更换限位开关

·
