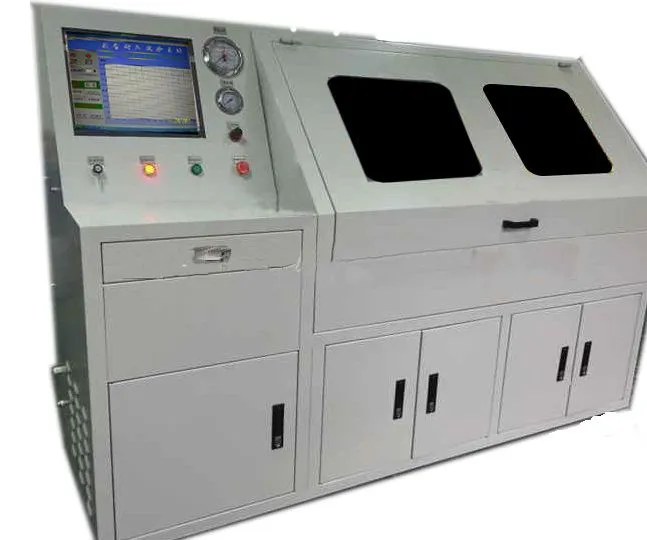

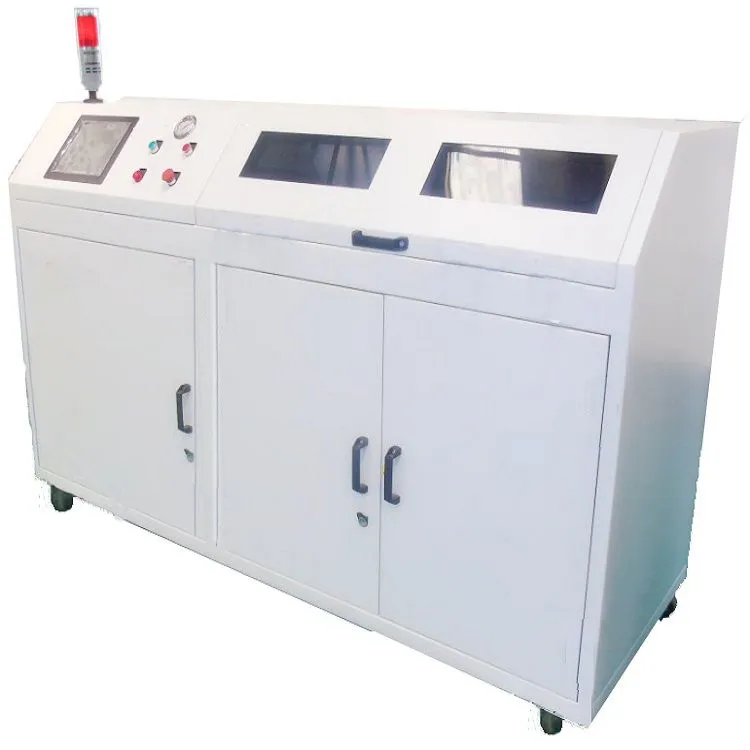

安全阀手动测试台 安全阀自动校验台 安全阀自动检测设备

主要功能

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

典型应用

弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

技术参数

   1、DN1100安全阀装卡座

安全阀通徂：DN10一DN100

调校压力：PN 32MPA

装卡力：50KN

工作介质：洁净空气、氮气

工作温度：0—50℃

驱劢气源：0.3~0.8MPa

2、DN300安全阀装卡座

1 加压范围：0-30MPa，输出压力40MPa；

2  试验介质：空气；

3       测试压力输出：1路；

4      测试阀门口径：DN 25-400mm

5  压力控制精度：≤±1%F.S；

6        压力测量精度：0.4级压力表（可选更高压力等级）；

7     压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根据需求选择）

8   夹紧方式：液压油缸夹紧或者气动夹紧；

9        夹紧力输出范围：0-30吨；

10         密封方式：密封圈密封；

k)       驱动气源：≤7bar，耗气量：0.8标准立方米/分；

l)  外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)+850×600×1000(液压站)；

m)     压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0
