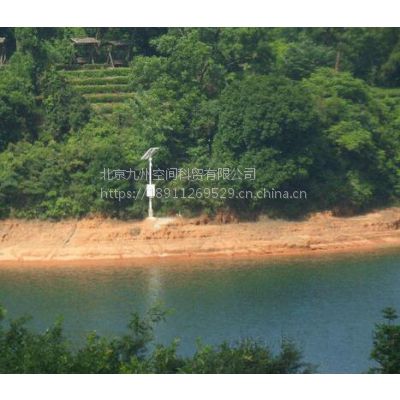

太阳能雨量水位监测站、无线雨量水位监测站

一、雨量监测站配置

1）不锈钢支架，高度为1.2米

2）雨量传感器

3）太阳能供电：太阳能电池板，蓄电池

4）数据采集发送器

数据传输采用GPRS和短信息兼容方式；具备向三个（或以上）地址发送数据功能；具备看门狗功能，出现故障可自动恢复；具备雨量数据定量发送报警信息功能。

数据采样频率 1次/ 分钟；采集器时钟误差不大于15S/月； ***数据存储器容量不小于32M；具备电池电压检测功能；具备数据呼叫回复功能；具备远程设定参数功能。

二、雨量传感器详细介绍

技术参数：

 ◇测量范围 ：0-4mm/min

 ◇准确度：0.4mm≤10mm ±4%>10mm

 ◇分辨率：0.2mm

 ◇承雨口径：φ200mm

 ◇重   量：约3.5千克

 ◇输出 信号：单干簧管通断，5PULSE/MM（抗干扰电阻100欧及电容0.01微法）

 ◇工作环境温度：-20～80℃

功能及特点：

 ◇体积小，安装方便；精度高，稳定性好

 ◇线性度好，传输距离长，抗干扰能力

 ◇漏斗处设计网孔，防止树叶等杂物阻塞雨量下流

 ◇翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠

 ◇仪器外壳用不锈钢制成，不起锈，外观质量佳

 ◇承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小

 ◇底盘内部设有水平调节泡，可以辅助底角将设备调整到水平度

三、水位记录仪

水位记录仪是针对市场需求而研发的集成了信号采集、过程IO控制和无线数据通信于一体的高性能测控装置；采用***功耗技术，可使用太阳能、蓄电池供电，非常使用在野外供电条件困难的恶劣环境使用；采用GPRS无线传输方式，安装使用方便，不需要布线，可以长期固定在野外进行***测量，记录仪本身具有记录功能，同时也可以远程传输到服务器进行查看和记录。随时随地使用任何一台能上网的电脑就可以进行远程数据查看。

材质

　　采用优质ABS工程塑料密封防水盒体，具有刚性好、冲击强度好、耐热、耐低温等特点。

功能特点

  ◇本机体积小巧美观，操作简单，性能可靠，记录间隔可根据要求从1分至24小时任意设置。

  ◇整机功耗小，全程跟踪记录水位数据，记录时间长，集数据采集、记录于一体，并具有断电后历史数据自动存储保护功能，有效储存采集到的信息。

  ◇软件功能强大，数据查看方便，操作简单，性能可靠。可随时将记录仪中的数据导入到计算机中，并可以存储为EXCEL表格文件。

  ◇记录仪可脱开计算机独立工作，当需要读取数据时，可通过通讯接口由计算机读取记录仪内的数据或使用我公司生产的专用转存器转存数据。

技术参数

  ◇量    程：0cm～1000cm

  ◇记录间隔：1分～24小时可调，

  ◇通讯接口：USB 2.0

  ◇记录容量：≥8000

  ◇工作环境：-20℃～80℃

  ◇供电电压：电池供电

  ◇整机功耗：工作电流<6mA(无外部控制输出时)

四、数据处理系统

1、概要

为方便客户远程查询设备监测数据，我公司设计开发了“环境数据监测中心管理系统”，以下简称“监测系统”，客户通过登陆“监测系统”进行数据的查询工作。登陆方式可以选择手机上网登陆和有互联网环境的任何一台计算机登陆。手机上网可以查询实时监测数据，计算机登陆互联网可以查询实时监测数据和历史监测数据。

2、操作方法

1）账户信息

登陆账户和密码由我公司统一设置后告知于使用单位。

设备安装后，客户将新SIM卡号告知我公司，我公司将为客户建立SIM卡通讯档案，为客户生成登陆账户，包括用户名、设备ID、密码等基本信息，并告知客户，客户登陆后可对基本信息进行完善或更改。

2）用户登录

3） 用户信息列表

登录后，将进入用户信息列表页，客户能看到自己气象站的基本信息，并且可以进行完善，点解“编辑”列中的“编辑”按钮即可对本行信息编辑，之后保存即可更新。

点击“点击进入”，即可进入查询数据主页面。

4）查询主页面

在用户信息列表中，选择相应行，双击，即可进入自己单位的检测数据查询主页面。

（1）上部分显示登录信息和自己单位的设备ID。

（2）左侧为功能选择键。分为“手机版”，“实时数据”，“历史数据”，“历史曲线”，“返回列表页”，“用户注销”等功能。

手机版：客户利用手机登陆网站，进行实时数据查询时看到的精简界面。

实时数据：设备当前的监测数据以及对时段内的数据进行统计分析结果（如当天***值、值、平均值等）。

历史数据：根据开始时间和结束时间，查询时间段内的监测数据。并且可以删除数据和导出数据到本地。

历史曲线：查看各个通道监测值的曲线图，直观了解监测值的变化走势。

返回列表页：返回客户列表。（客户只能看到本单位气象站的基本信息）。

用户注销：点击此按钮，重新回到登陆界面。
