温邦ISG/ISW管道离心

构造组成

管道离心泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

过流部件

离心泵的过流部件有:吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类:

(1)径流式叶轮(离心式叶轮)液体是沿着与轴线垂直的方向流出叶轮。

(2)斜流式叶轮(混流式叶轮)液体是沿着轴线倾斜的方向流出叶轮。

(3)轴流式叶轮液体流动的方向与轴线平行的。

叶轮按吸入的方式分为二类:

(1) 单吸叶轮(即叶轮从一侧吸入液体)。

(2) 双吸叶轮(即叶轮从两侧吸入液体)。

叶轮按盖板形式分为三类:

(1) 封闭式叶轮。

(2) 敞开式叶轮。

(3) 半开式叶轮。

其中封闭式叶轮应用很广泛，前述的单吸叶轮双吸叶轮均属于这种形式。

工作原理

离心泵的工作原理是:离心泵所以能把水送出去是由于离心力的作用。水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。这样循环不已，就可以实现连续抽水。在此值得一提的是:离心泵启动***定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称"气蚀")造成设备事故!

分类

离心泵的种类很多，分类方法常见的有以下几种方式

1按叶轮吸入方式分:单吸式离心泵 双吸式离心泵。

2按叶轮数目分:单级离心泵 多级离心泵。

3按叶轮结构分:敞开式叶轮离心泵 半开式叶轮离心泵 封闭式叶轮离心泵。

4按工作压力分:低压离心泵 中压离心泵 高压离心泵边 立式离心泵。

5按形式分:立式管道泵 卧式管道泵

管道离心泵主要系列产品有管道离心泵、立式热水泵、立式高温离心泵、立式管道化工泵、立式管道油泵、立式不锈钢防爆型化工离心泵。

应用

1. 立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

2. 立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用管道泵，使用温度240℃以下。

3. 立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

安装注意

(1)安装的基座表面必须平整、清洁并能承受相应的载荷; (2)在需要固定的地方要使用地脚螺栓;

(3)对于垂直安装的泵，地脚螺栓必须有足够的强度;

(4)如果垂直安装，电机必须位于水泵上方;

(5)当固定在墙上时，要注意找正，对中。 一、离心泵的关键安装技术

管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用***的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。因此，要认真地做好管道的接口工作，***管道连接的施工质量。

二、离心泵的安装高度Hg计算

允许吸上真空高度Hs是指泵入口处压力p1可允许达到的真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1) 输送清水，但操作条件与实验条件不同，可依下式换算

Hs1=Hs+(Ha-10.33) -(Hυ-0.24)

(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算:***步依上式将由泵样本中查出的Hs1;***步依下式将Hs1换算成H?s

2 汽蚀余量Δh

对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。若输送其它液体，亦需进行校正，详查有关书籍。

吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)

标准大气压能压管路真空高度10.33米。

例如:某泵必需汽蚀余量为4.0米，求吸程Δh?

解:Δh=10.33-4.0-0.5=5.83米

从安全角度考虑，泵的实际安装高度值应小于计算值。当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。试计算:

(1) 输送20℃清水时泵的安装;

(2) 改为输送80℃水时泵的安装高度。

解:(1) 输送20℃清水时泵的安装高度

已知:Hs=5.7m

Hf0-1=1.5m

u12/2g≈0

当地大气压为9.81×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=5.7-0-1.5=4.2 m。

(2) 输送80℃水时泵的安装高度

输送80℃水时，不能直接采用泵样本中的Hs值计算安装高度，需按下式对Hs时行换算，即

Hs1=Hs+(Ha-10.33) -(Hυ-0.24)

已知Ha=9.81×104Pa≈10mH2O，由附录查得80℃水的饱和蒸汽压为47.4kPa。

Hv=47.4×103 Pa=4.83 mH2O

Hs1=5.7+10-10.33-4.83+0.24=0.78m

将Hs1值代入式中求得安装高度

Hg=Hs1-Hf0-1=0.78-1.5=-0.72m

Hg为负值，表示泵应安装在水池液面以下，至少比液面低0.72m

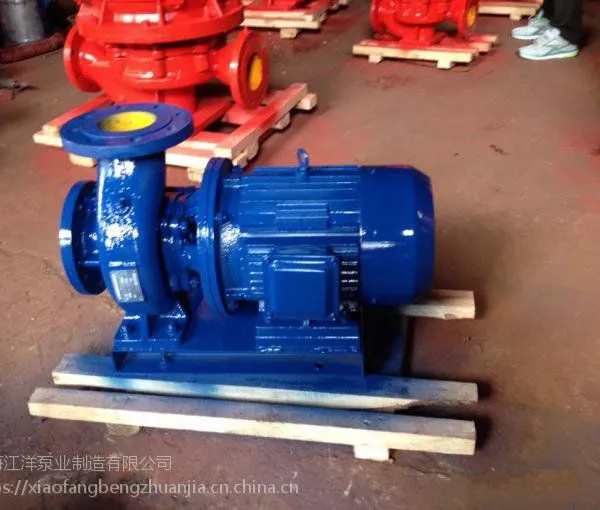

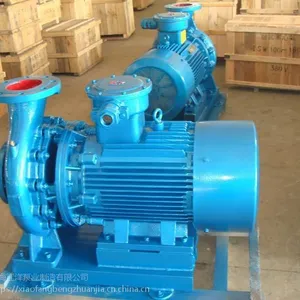

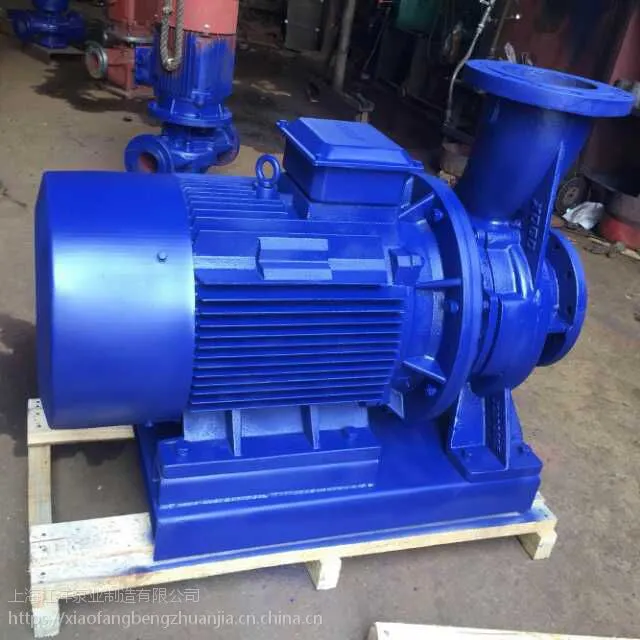

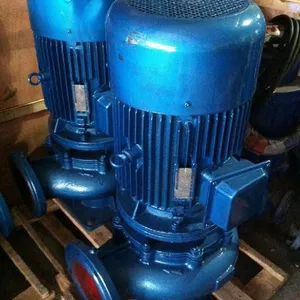

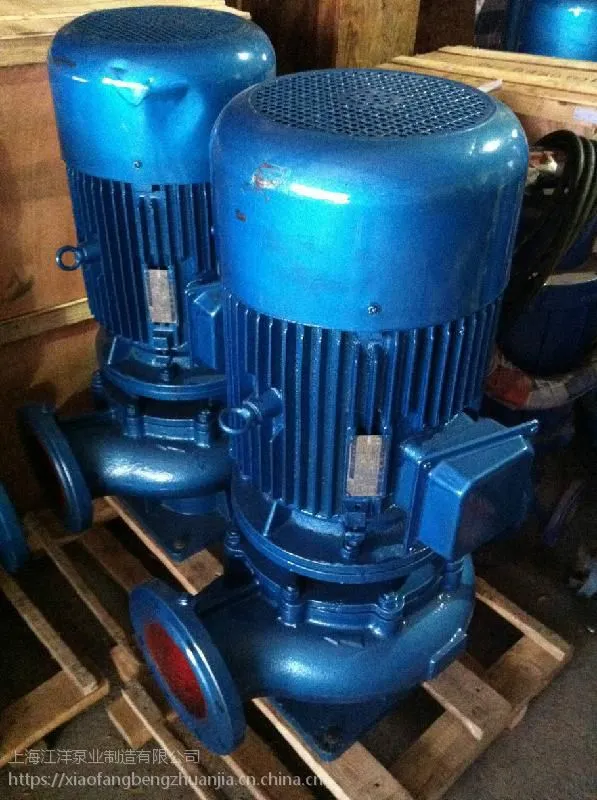

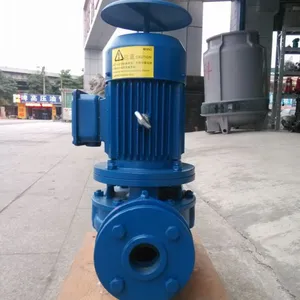

产品实物图：
