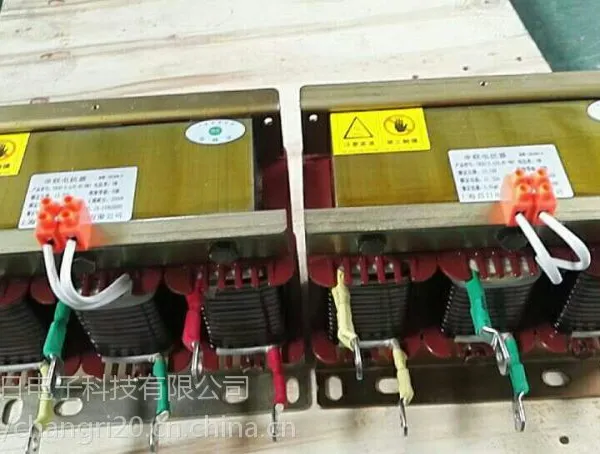

晨昌480V串联电抗器 7%铁芯电抗器怎么调谐的  CKSG-1.75/0.48-7%

CKSG调谐电抗器是一种特殊的电抗器，专门用于降低谐波污染及放

大和保护其它用电设备  CKSG调谐电抗器的容量从6千乏到100

千乏，调谐频率包括135Hz，190Hz，215Hz，适用于任何系统电压

400V 50Hz的配电系统。

 CKSC-1.75/0.48-7%串联电抗器的作用是：

电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及

操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容

器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波

电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延

长电容器寿命，***电网安全运行。

  供电系统中大量的非线性负荷在运行中会引起电网电流、电压波形发

生畸变，产生大量谐波，导致电网的谐波污染。电容器补偿装置如果没

有采取措施，将会在接入母线处产生一定的谐波放大。串联电抗器的主

要作用是抑制谐波和限制合闸涌流，因此在并联电容器回路中串联电抗

器可以防止谐波对电容器造成危害，避免电容器装置的介入对电网谐波

的过度放大和发生谐振。

CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。

1）三相串联电抗器作用

接入串联电抗器，电容器 电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生

谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系的。

3）三相串联电抗器性能参数

1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。

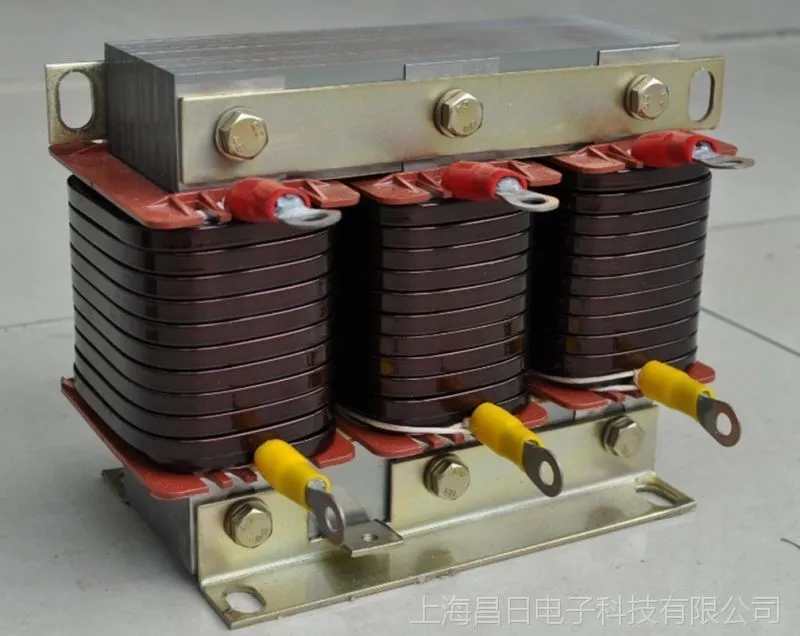

4）三相串联电抗器结构特点
1.该CKSG系列电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以***电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点。

5）三项串联电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

25KVAR电容电抗器的工作原理

CKSG调谐电抗器与过谐型电容器串联组成调谐型无功功率补偿设

备，保护电容器，防止谐波放大，吸收部分谐波电流，起一定的滤波

作用CKSG调谐电抗器的选取要根据系统的谐波频谱，CKSG调谐电

抗器必须和过谐型电容器串联使用。
