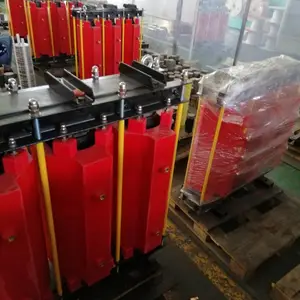

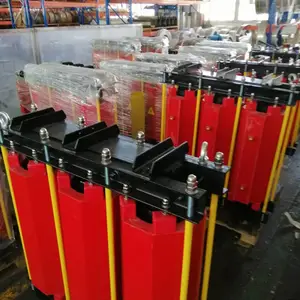

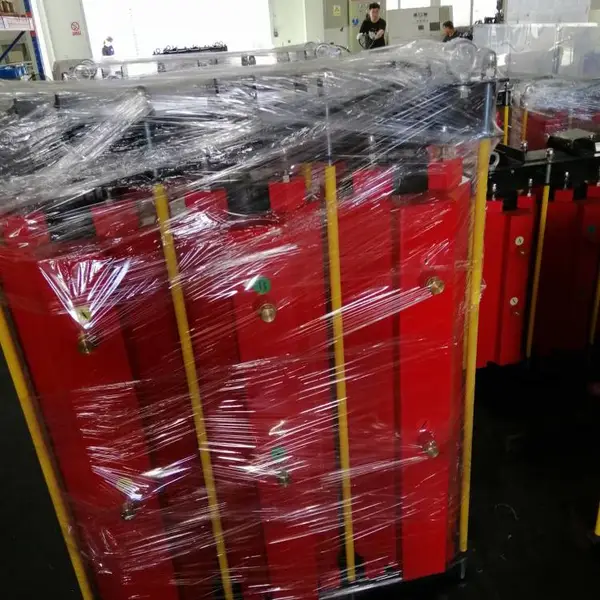

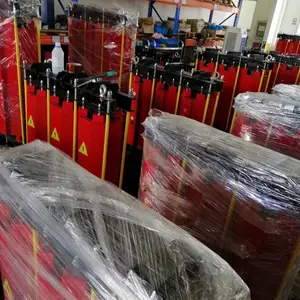

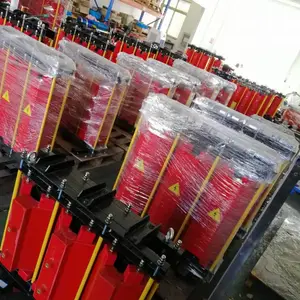

晨昌6%高压调谐滤波电抗器CKSC-18/10-6

树脂环氧浇筑真空浸漆烘烤固化垫片降噪温升低噪音小机械强度高使用寿命长厂家直销质量可靠性价比高体积小安装方便免维护

品牌：晨昌

产品型号：CKSC-18/10-6%

同容量不同电压型号：CKSC-18/6-6%

电抗器容量：18kvar

额定电压：10KV

匹配电容容量：300kvar

标称电压：11√3KV

电容电流：15.7***

相数：三相

频率：50Hz

冷却方式：自冷

耐压：42000V

CKSC-18/10-6

CKSC-18/10-6全称是10KV三相高压环氧浇注电抗器

高压指的是10KV系统电压，同系列常用电压有 3.3KV，6KV，

高压串联电抗器常规有10KV,6KV,35KV系统电压，我公司主要生产设计10KV和6KV的。

CKSC-18/10-6%补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

CKSC-18/10-6%高压串联电抗器使用环境特点

1.眀拔高度不超过2000米。

2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。

3.栀围无有害气体，无易燃易爆物品。

4.栀围环境应有良好的通风条件。

CKSC-18/10-6%高压串联电抗器性能及技术参数

1.可用于系统电压为：6kV、10kV、10.5kV、11kV。

2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%

3.绝缘等级：F级，电抗器噪声：≤45dB

4.过载能力：≤1.35倍下连续运行

5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。

CKSC-18/10-6% 高压串联电抗器结构特点有哪些

一、其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够***气隙在长期运行中不发生变化。

***、铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。

 第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。

第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在***恶劣的环境条件下也能安全运行。

第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度

CKSC-18/10-6%

影响高压串联电抗器的使用寿命因素

就是电抗器在额定的负载下可以长期正常运行的时间。还有电抗器的使用寿命都是根据其材料来决定的。其中制造电抗器的材料分为绝缘材料和金属材料着两大类：金属的材料耐高温，而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下，便会逐渐失去原本的绝缘性能和力学上的性能。比如说变脆、机械强度上的减弱、 后就是电击穿，这个逐渐电话的过程就是绝缘材料上的变化；如果温度出现的越高的话，那么在绝缘材料的绝缘性能和力学性能所减弱的就会越快；而如果绝缘材料含水量越来越多的话，那么老化也是越来越快的。
