三相共补智能电力电容器CRC-CS-450-20+10/3

壹、CRC-CS-450-20+10/3智能电容器主要用途与适用范围

CRC智能式低压电容器集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等***技术。改变了传统无功补偿装置落后的控制技术和落后的机械式接触器和热继电器保护投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使***低压无功补偿设备具有补偿效果好，体积更小，功耗***，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命***，可靠性更高的特定，适应了现代电网对无功补偿的更高要求。

贰、智能电容产品CRC-CS-450-20+10/3概述：

CRC系列智能集成电容器装置是应用于低压电网的***无功补偿装置。它是有CPU测控单元、晶闸管、继电器。保护装置、两台或者一台低压电力电容器组成一个独立完整的智能补偿单元，替代由智能无功控制器，熔丝、晶闸管复合开关（或接触器），热继电器、指示灯。低压电力电容器多种分散器件组装而成的自动无功补偿装置，具有补偿方式灵活（共补和分补可任意组合）、补偿效果好，装置体积小，功耗低，安装维护方便，使用寿命长，保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿要切实达到提高功率因数、改善电压质量、延长电容器使用寿命、节能降损的实际需求。

叁、智能电容工作原理CRC-CS-450-20+10/3

CRC系列智能集成电力电容器装置由微型断路器、CPU测控单元、晶闸管复合开关、电流取样CT、保护单元、数码显示屏和低压自愈式电力电容器等部件组成。电压，电流采集单元完成测量，控制单元分析无功需求，当需要投入电容器时，控制晶闸管在电压过零时导通，接着合上接触器（继电器）；当需要切除电容器时，先控制晶闸管导通，在断开接触器（继电器）， 后晶闸管在电流过零时自然关断。整个投切过程无涌流、无过电压、无电弧。

CRC-CS-450-20+10/3智能电容器电气原理图比较

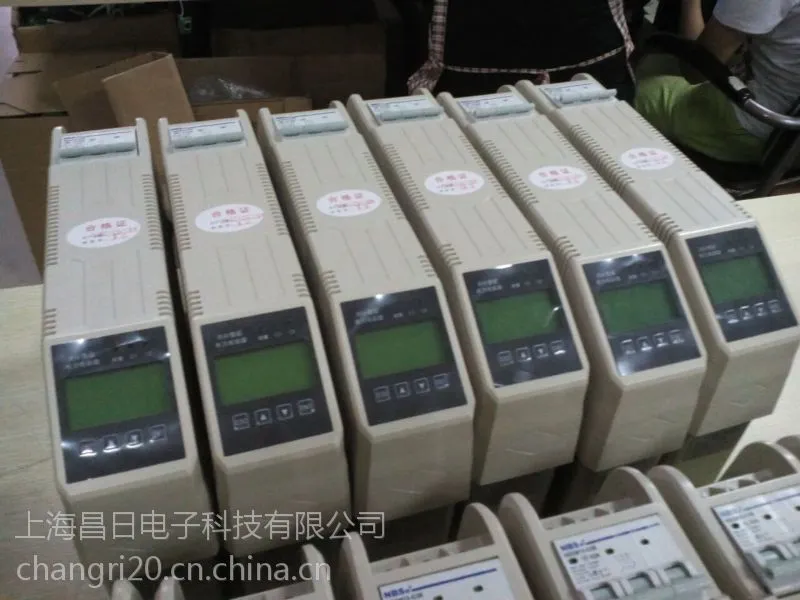

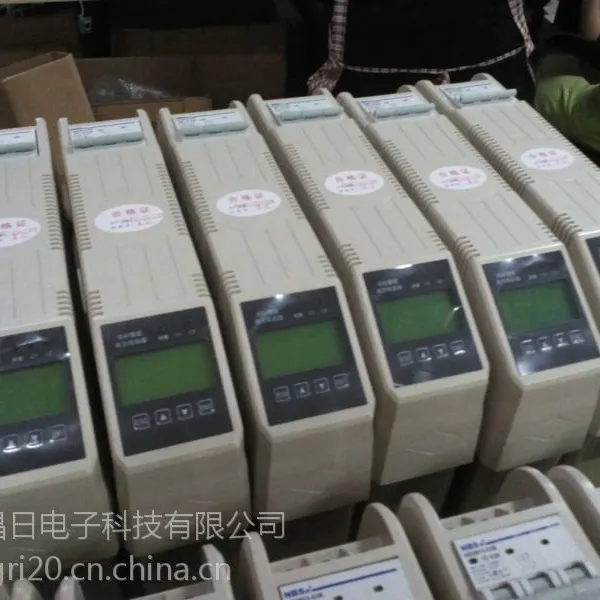

实物比较图

肆、CRC-CS-450-20+10/3智能电容器 型号说明

伍：CRC-CS-450-20+10/3智能电容器产品特点

1.1实现了测控技术与同步开关的结合，控制投切开关的运动速度，消除弹跳、提高寿命，对合闸相位角进行跟踪修正，实现百万次的投切寿命，具有高可靠、低故障、自身功耗小、长寿命等诸多优势。

1.2合闸无涌流，实现电容器电压过零投入、电流过零切除，同步投切完全避免开关过电压，伍过压击穿，无拉弧和自燃。

1.3自动选择的方式进行补偿，各项控制功能完善，具有电能分析功能。

1.4产品测量保护功能齐全，具备过温、过谐波含量、断相、三相不平衡等特殊保护。

1.5产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动退出，不影响其他机器工作。主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。

1.6单体电容器显示产品工况及电气线路状况，人机对话简洁直观。

陆．CRC-CS-450-20+10/3智能电容器技术参数

一，CRC-CS-450-20+10/3智能电容器满足技术条件

GB/T22582-2008<<电力电容器低压功率因素补偿装置》

二，CRC-CS-450-20+10/3智能电容器环境条件

工作温度：-25°C--65°C

相对湿度：20%—95%

海波高度：≤4000M

三，CRC-CS-450-20+10/3智能电容器电源条件

工作电压：共补380V  AC   分补 220V  AC

电压偏差：±20%

电压谐波：电压总畸变率不大于5%

额定频率：50HZ±5%

功率消耗：< 2W

四，CRC-CS-450-20+10/3智能电容器测量精度

    电压：≤0.5%                     电流：≤0.5%

温度：≤±1℃                     功率因素：≤±0.01

伍，CRC-CS-450-20+10/3控制方式

   控制型号：多参数模糊控制

   取样信号：0-***
