壹，BSMJ-0.525-45-3电容器型号含义

B...........................系列代号（并联电容器）

S............................浸渍剂代号（S为石蜡）

MJ...........................介质代号（金属化聚炳烯薄膜）

0.525.........................额定电压（kv）525V

45..............................额定容量 45KVAR

3..............................相数 (三相）

 贰、BSMJ-0.525-45-3电容器技术参数表

符合标准：GB12747-2004

型    号: BSMJ-0.525-45-3

制 造 商:上海昌日电子科技有限公司

额定电压：0.23，0.4，0.415，0.45，0.525，0.69及1.14kV；

额定频率:50Hz；

额定容量范围:1 ∽ 60kvar；

损耗角正切工频额定电压下，低于0.08%；

耐受电压极间：工频1.75UN，10秒；

极壳间：工频3.6kV，10秒；

绝缘性极壳间:500VDC下不大于3000MΩ；

允许过电压:1.1UN

允许过电流:1.3IN；

使用环境环境温度:-25℃~+50℃、湿度≤85%，海拔2000米以下

安装场所:无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈振动

通风散热:设置两个以上的电容器时，间距＞30mm以上。

夏季温度较高时应采取***散热措施

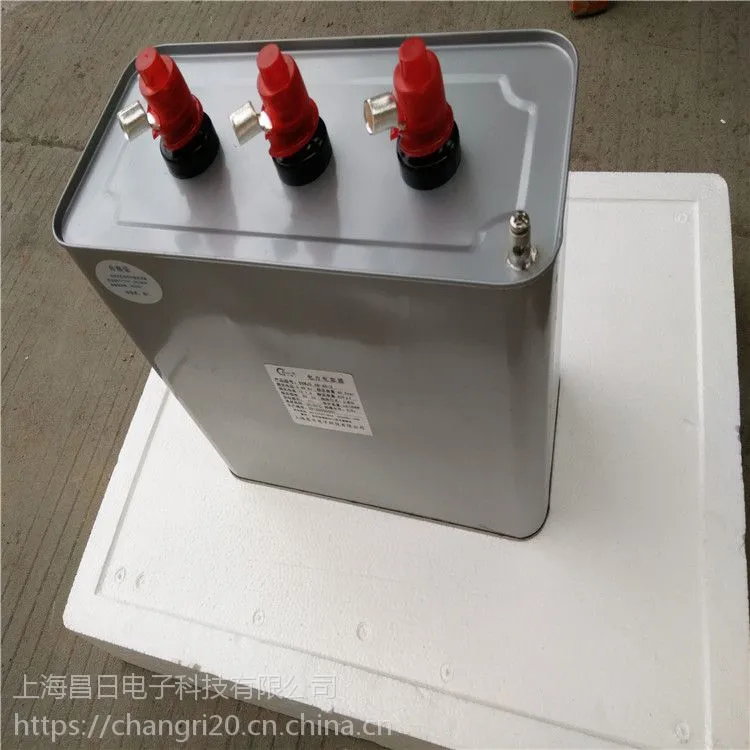

BSMJ并联电容器外形为矩形、椭圆形或圆柱形金属外壳。主要作用用于电网提高功率因数，减少无功损耗改善电压质量。

 叁、BSMJ-0.525-45-3电容器主要特点

  1.电容器体积小、重量轻、比特性好；

  2.电容器损耗低、发热小、温升低；

  3.电容器优良的自愈能力，提高了产品的使用可靠性和寿命；

 4. 电容器内装放电电阻和独特的保险装置。当电容器内部发生故障时，保险装置能使其自动脱离电源，避免事故扩大。

  5.电容器优良的生产工艺，使用中不渗漏油。

  6.电容器元件经过200IN的大电流老练，提高了电容器的运行可靠性。

肆，BSMJ-0.525-45-3电容器用户验收检验

  1.  产品安装前，用户有条件时可作极间和极壳间耐压试验，但所施加的试验电压为5.6 条规定值得7.5%或***。

  2.  测量电容时，偏差按5.4条，其仪器相对误差不大于2%。

伍、  BSMJ-0.525-45-3电容器安装、运行注意事项

  1. 电容器各螺钉、螺母应拧紧、牢靠，并使产品通过接地端子可靠接地。

  2. 电容器产品需竖直安装，不得倒立或横放。

  3. 电容器连接导线应使用绝缘铜芯软导线，其 小面积如下表：

 4. 当系统功率因数超前或电容器上电压超过 允许过电压时，应及时将电容器部分或全部退出远行。

 5. 安装电容器后，若发现由于电压波形畸变或附近存在谐波源（如大型整流器）等原因造成电容器过电流远行时，应采取措施来降低由于谐波引起的过电流，如增加串联电抗器或滤波电容器等。

 6 . 电容器应使用专用接触器投切，采取抗涌流措施，抑制涌流在25IN以下。

 7. 当电容器用于就地补偿时，所选容量应与补偿对象的容量相匹配，以免产生自激现象。

 8 .电容器切除与再投入的时间间隔应大于3分钟（自放电时间），否则可产生很高的过渡电压，损坏电容器。

 9 .电容器对运行中的电容器应定期进行检查，如发现内部有响声，箱壳膨胀，三相电流不平衡，绝缘子爬电等现象应停止运行，并将故障电容器退出。

*注：1）B□MJ□-□-□K系列外形尺寸与同电压、同容量的B□MJ系列外形尺寸一致。

2）单相产品的外形尺寸与同种规格三相产品外形尺寸一致。

BSMJ-0.525-45-3电容器安装注意事项

1，BSMJ电容器安装电容器时，每台电容器的接线采用单独的软线与母线相连，不要采用硬母线连接，以防止装配应力造成电容器套管损坏，破坏密封而引起的漏油。
2，BSMJ电容器回路中的任何不良接触，均可能引起高频振荡电弧，使电容器的工作电场强度增大和发热而早期损坏。因此，安装时必须保持电气回路和接地部分的接触良好。
3，BSMJ电容器较低电压等级的电容器经串联后运行于较高电压等级网络中时，其各台的外壳对地之间，应通过加装相当于运行电压等级的绝缘子等措施，使之可靠绝缘。
4，BSMJ电容器电容器经星形连接后，用于高一级额定电压，且系中性点不接地时，电容器的外壳应对地绝缘。
5，BSMJ电容器电容器安装之前，要分配一次电容量，使其相间平衡，偏差不超过总容量的5%。当装有继电保护装置时还应满足运行时平衡电流误差不超过继电保护动作电流的要求。
6，BSMJ电容器对个别补偿电容器的接线应做到：对直接启动或经变阻器启动的感应电动机，其提高功率因数的电容可以直接与电动机的出线端子相连接，两者之间不要装设开关设备或熔断器；对采用星—三角启动器启动的感应式电动机，采用三台单相电容器，每台电容器直接并联在每相绕组的两个端子上，使电容器的接线总是和绕组的接法相一致。
7，BSMJ电容器对分组补偿低压电容器，应该连接在低压分组母线电源开关的外侧，以防止分组母线开关断开时产生的自激磁现象。
8，BSMJ电容器集中补偿的低压电容器组，应专设开关并装在线路总开关的外侧，而不要装在低压母线上。
