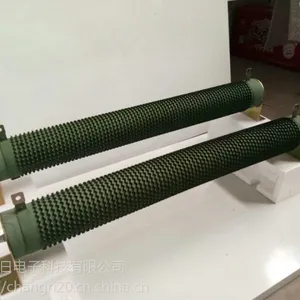

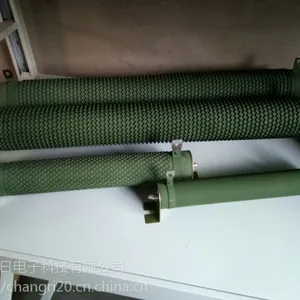

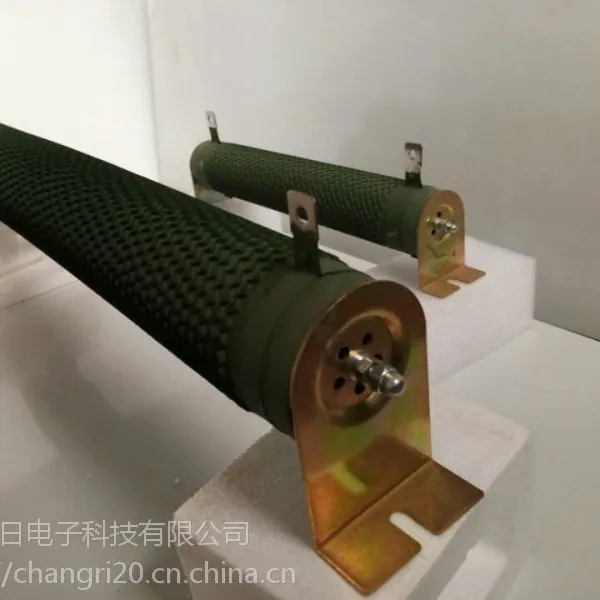

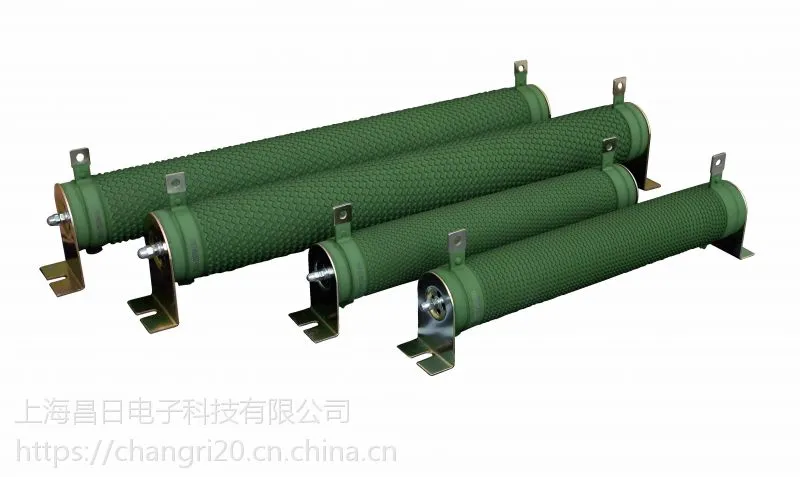

RXHG-100W/500RJ晨昌波纹制动电阻 散热快 寿命长

波纹电阻表面分平绕和立式波纹，立式波纹有利于散热，减低寄生电感器。波纹电阻以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层，功率大，使用寿命长。

制动电阻是用于将电机的再生能量以热能方式消耗的载体，它包括电阻阻值和功率容量两个重要的参数。通常在工程上选用较多的是波纹电阻和铝合金电阻两种：前者采用表面立式波纹有利于散热减低寄生电感量，并选用高阻燃无机涂层，有效保护电阻丝不被老化，延长使用寿命；后者电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器，广泛应用于高要求恶劣工控环境使用，易紧密安装、易附加散热器，外型美观。

RXHG-100W/500RJ制动电阻/波纹电阻的构件　

　1、陶 瓷 管：是合金电阻丝的骨架，同时具有散热器的功效;

　2、合金电阻丝：扁带波浪形状，缠绕在陶瓷管表面上，负责将电机的再生电能转化为热能;

　3、涂 层：涂在合金电阻丝的表面上，具有耐高温的特性，功用是阻燃;

RXHG-100W/500RJ制动电阻/波纹电阻用于场合：

广泛用于电梯、起重机、变频器能耗制动、模拟负荷试验 老化测试，***建设及铁路、冶金、起重机、电梯、变频器、伺服控制系统、数控机床、风电变流器、太阳能光伏逆变器、电焊机、高低压电气控制、开关电源、充电器、仪器仪表、家电等行业等等

RXHG-100W/500RJ波纹电阻产品特点：

■电阻丝为立式波纹状合金丝，有利于散热并减低寄生电感量

■电阻表面的绝缘涂料具有阻燃、耐高温的作用

■陶瓷管作为电阻丝骨架的同时，又具有散热器的功效

■不锈钢夹环固定，纵向引出，方便安装和引线

RXHG-100W/500RJ波纹电阻典型应用条件：

■做为制动电阻保护变频器、伺服等不受电机再生电能的危害

■电力电子负载测试中做为阻性负载

■在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻

RXHG-100W/500RJ波纹电阻使用环境条件：

■海拔高度不超过2000米

■运行环境温度-25℃～+45℃，空气相对湿度不大于85%（温度20℃）

■储存 温度为-25℃～+55℃（应除去冷却液）

■周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体

■周围环境有良好的通风条件，如装在柜内，应加装通风设备

■安装场所应无严重震动、颠簸

■环境污染级别：泄露比应小于2.5cm/KV

RXHG-100W/500RJ波纹电阻器技术参数

◇功率范围:50W~6000W

◇电压范围:0.5KV—10KV

◇阻值范围:1R-1KR

◇耐压:AC2.5KV-20KV/1min 50Hz

◇IP等级:IP00

◇振动:1g

◇额定温升:375℃

◇温漂:80~400ppm/℃

◇载流体材料:0Cr25AL5//Ni80Cr20

◇产品执行标准： GB-5792

◇平均寿命： 超过100000小时
