CDBR制动单元进线端连接到变频器的直流母线上，输出端连接到制动电阻器上。当系统减速或超调回落时电机处于发电状态，可能造成系统直流母线过电压。当母线电压大于设定值时制动单元导通，制动电阻降电能转化成热能消耗掉。同时制动单元内设有故障输出端子，制动电阻器上有PTC温度监测元件及故障报警输出端子

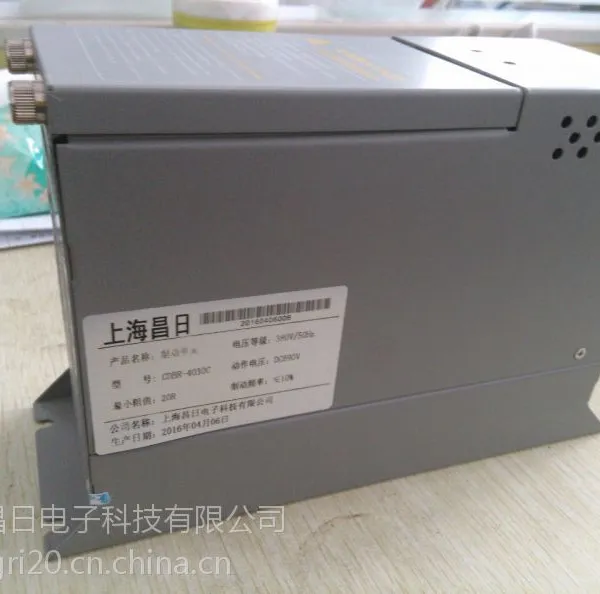

CDBR-4030M制动单元型号说明CDBR:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分制动单元的代码，

4代表 适应于AC400V系列，如果是2代表系统电压AC220V系列单相，6代表系统电压660V三相，

030代表适配功率30KW，045代表45KW变频器，110代表110KW变频器，选择范围18-500KW，如果对制动单元选择不了解，可致电详询

M代表制动单元升级代码，

CDBR系列能耗式制动单元适配所有品牌的变频器，与制动电阻适配后可以将调速电机在减速过程中产生的再生电能以热能的形式消耗到电阻上，达到良好的制动效果，使得变频器控制时能够正常的运转

CDBR-4030M制动单元应用范围：

○位能式负载如：电梯、油田抽油机、矿用及港口提升机、各种起重机、升降机等；

○大惯量负载如：风机、水泥制管、动平衡机、离心机等；

○需要快速停车的场合：如轧钢机、大型龙门刨床、机床主轴等；

○对拖系统：比如测功机等，部分存在电机对拖的生产线等；

○其它需要准确定位的场合

CDBR-4030M制动单元产品特性

?        电压等级：220V/380V/440V/660V，功率范围7.5-315KW；

?        适用于作何品牌的变频器。

?        采用***的制动控制算法，主器件采用德国EUPCC等进口IGBT模块，可靠性高。

?         110KW以上自带操作面板，使用简单方便。

?        规格齐全，无需并联使用。400KW以上采用主从并联，达到功率 化、完全均流的使用效果。

?        无需参数设置即可工作，方便用户使用。
