一、水泥地起灰主要原因：

1、水灰比过大。

2、水泥标号过低，或是水泥变质，如受潮结块。

3、砂子的粒度过细，拌和时需水量大，导致水灰比加大，强度降低。

4、砂子含泥量高，影响水泥与砂子的粘结力。

5、施工过程中的过分振捣，导致混凝土表面水灰比过大。

6、压光过早或过迟。压光过早，水泥水化作用刚刚开始，凝胶尚未全部形成，游离水分较多，表面会出现水光，易造成表面水灰比过大。压光过迟，水泥已经终凝硬化，操作困难，且会破坏已经硬结的表面，从而造成表面起砂。

二、水泥地面起灰处理-选择固化剂地坪：

       是一种混凝土密封、防尘、耐磨硬化剂，为***锂离子水基产品，无色，无臭，***，阻燃；通过有效渗透3-8mm,与混凝土中的游离钙、镁离子发生一系列化学反应，在三维空间形成一个网络结构；使混凝土中的各种成分固化成一个坚固实体，从而得到一个无尘、致密的整体；毛细孔被有效密封，***避免了混凝土灰尘从表面析出，有效提高了强度，密度和耐磨性。

三、厂房水泥地硬化施工流程：

1.清理掉水泥地面上的污物（例如水泥渣、油漆块、垃圾、灰尘）；

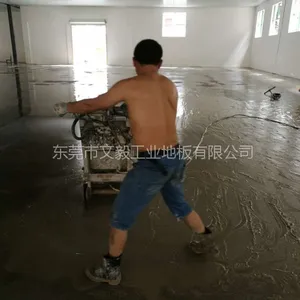

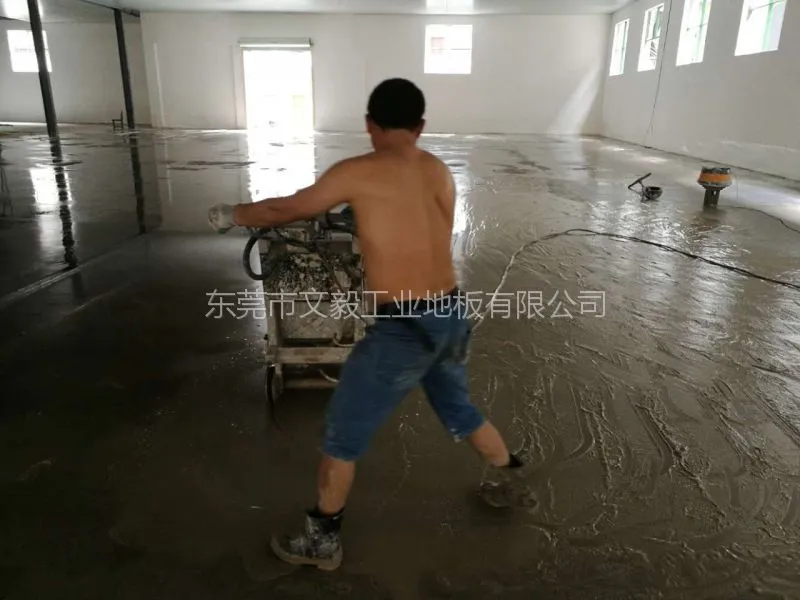

2.用50#树脂磨片粗磨（水磨）并用工业洗尘机将污垢吸干净；再用100#树脂磨片打磨地面（水磨）并用工业吸尘机将污水吸干净。

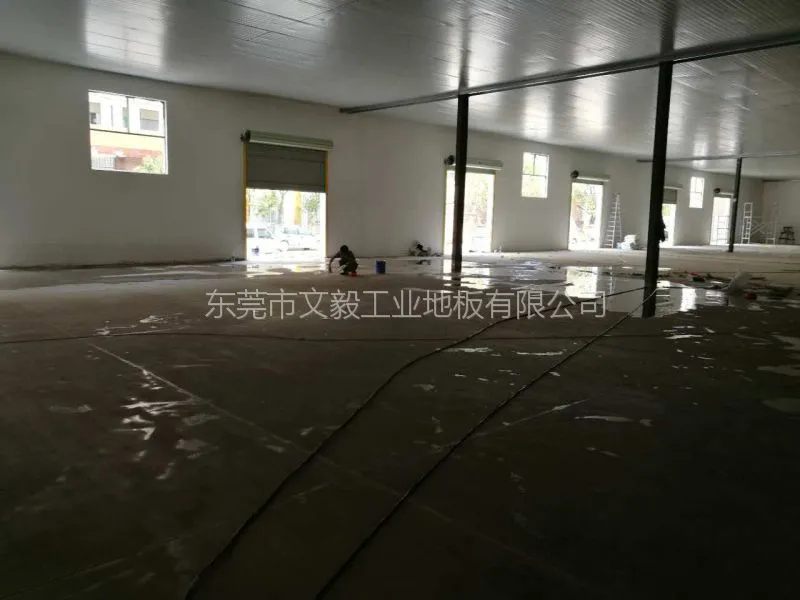

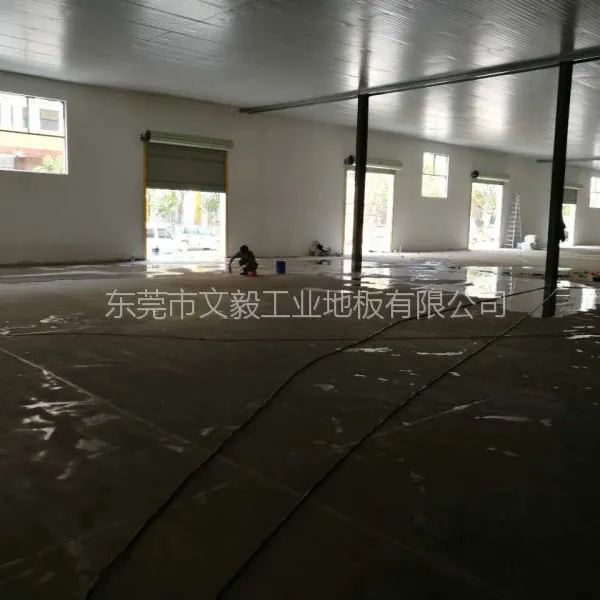

3.将水泥地面硬化剂稀释（1：7）、调匀（禁用金属器搅拌）之后泼洒在地面上，用扫把均匀，让固化剂尽可能渗透到水泥地面内部。

4.数小时后，若检查发现还存有残留的固化剂（即地面反白），可再洒水浸泡；用加重翻新机配100#树脂磨片打磨水泥地面，辅助地面吸收固化剂；打磨完毕，清理好地面。

5. 待地面略干之后，依次用300#.500#研磨片打磨，同时用调配后的固化剂（1：7）调匀（禁用金属器搅拌）之后泼洒在地面上，研磨水泥地面加速密封固化剂渗透及硬化水泥地。

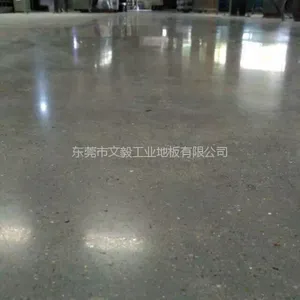

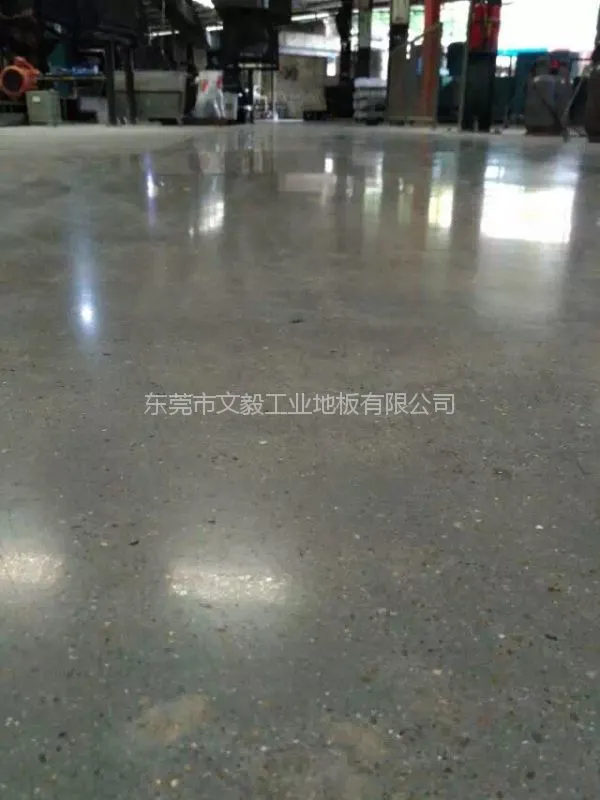

6.分别用1000#.2000#.3000#研磨片研磨抛光水泥地表层，达到地板美观光亮的效果。（每次研磨需用工业吸尘器吸掉污水及泥浆）

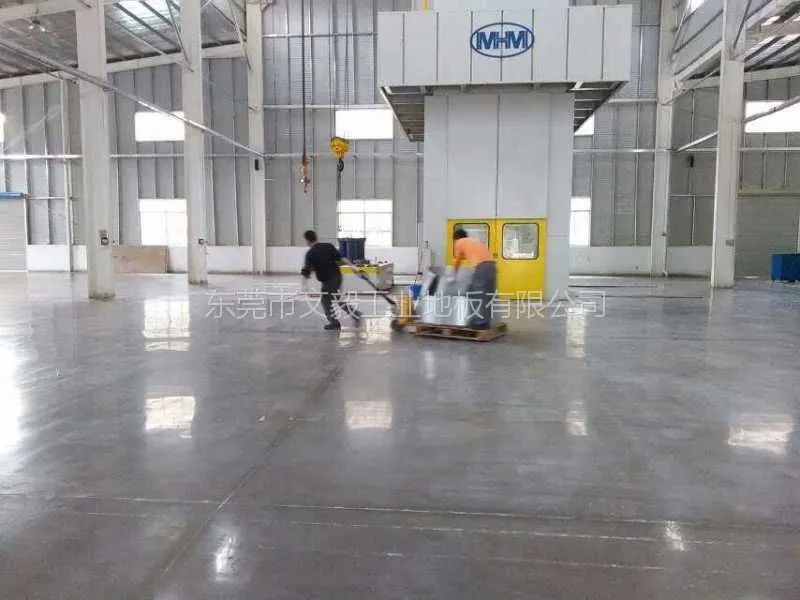

四、固化剂地坪性能：

1、密封：“菲斯达”混凝土密封固化剂通过渗透到混凝土里面，封堵混凝土毛细孔，将混凝土转化成为一个坚固密封的整体，阻止水等腐蚀介质及油和其它表面污染物进入混凝土内。

2、硬化耐磨：“菲斯达”混凝土密封固化剂使混凝土变得耐磨，防火A1级；事实上，耐磨测试表明用“菲斯达”混凝土密封固化剂处理了的地面，在最初使用后的30分钟内。硬度增加30%，随着时间的推移，处理过的混凝土硬度会继续增加。

3、养护地面：“菲斯达”混凝土密封固化剂可作为一种养护剂来使用，因它减缓了水分从混凝土里面的流失，其致密障碍层又阻止了收缩裂缝、龟裂和毛细裂缝的产生，大大提高了混凝土密封固化剂的耐磨性和使用寿命，

4、防尘：优异的防尘效果，便于清洁打理。

5、***的光泽：随着时间的推移，用“菲斯达”混凝土密封固化剂处理的混凝土表面会出现迷人的打蜡般光泽。

柳州柳北区厂房水泥地翻新--柳南区水泥地起灰处理--固化剂地坪
