多级消防泵

多级消防泵结构

　　1）、泵的结构形式应***易于现场维护和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。　2）、泵体上应铸出表示旋转方向的箭头。

　　3）、应有压力表，真空压力表（潜水泵、深井泵除外），表精度应不低于2.5级。

　　4）、泵应设置放水旋塞。

　　5）、泵出口法兰的公称压力应能满足工作压力的要求，泵进口法兰的公称压力

　　应不小于1.0MPa。法兰的连接尺寸应符合GB/T 9112-2000及GB/T 9124-2000的规定。

　　6）、泵的进口应能承受0.4MPa的正压。

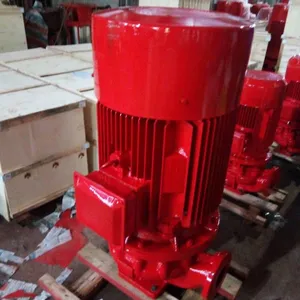

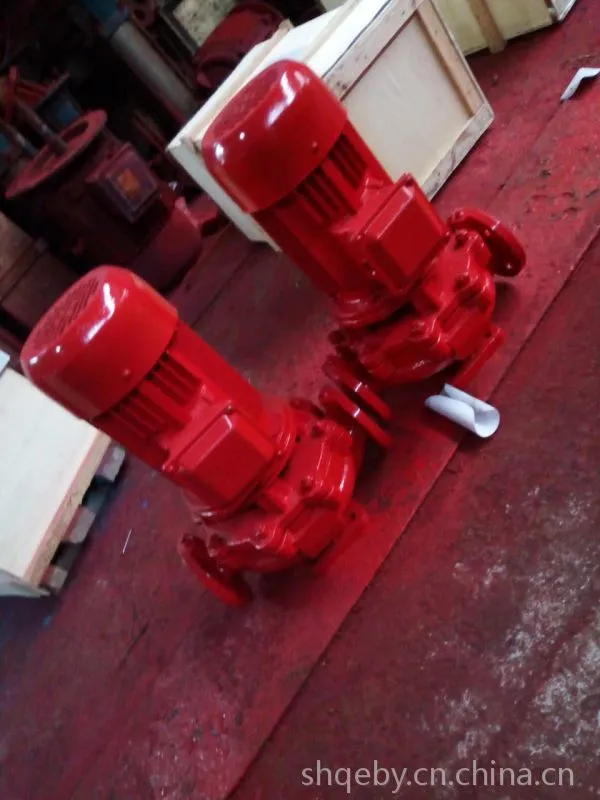

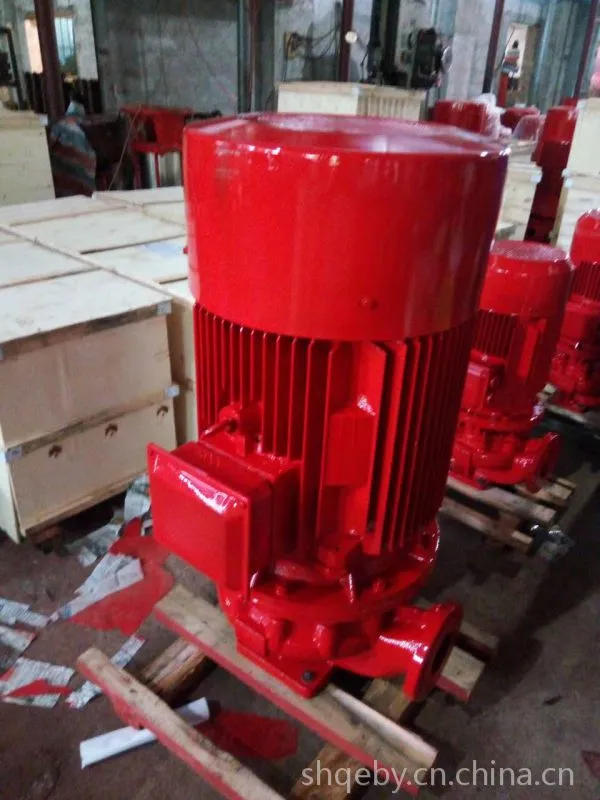

　　XBD-L型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械，具有密封可靠，无泄漏的特点。泵的轴向力叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。

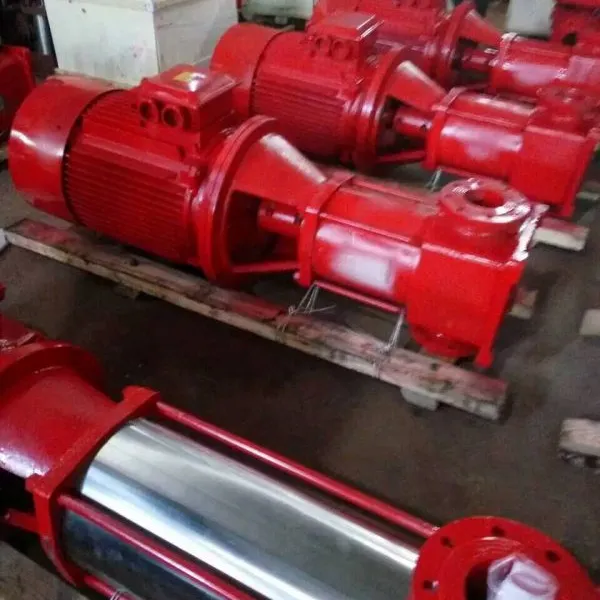

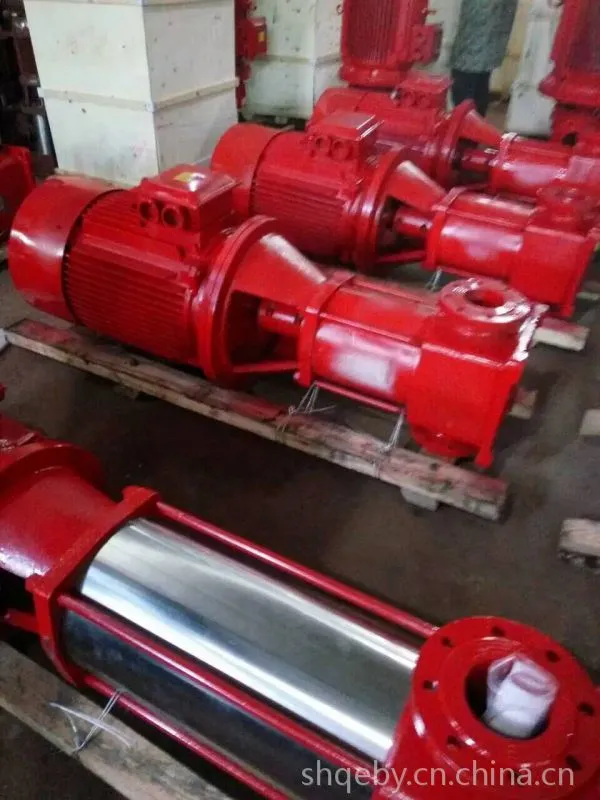

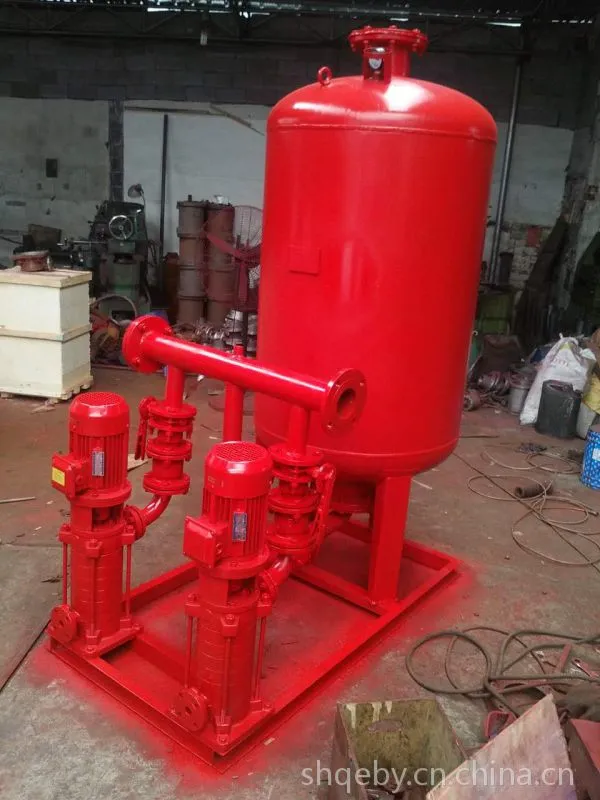

　　XBD-L型单吸多级分段式消防泵由电机的泵两部分组成，电机为Y型三相异步电机，泵的电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。

　　泵旋转方向从驱动端向下看为逆时针转动。
