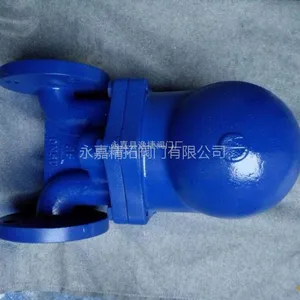

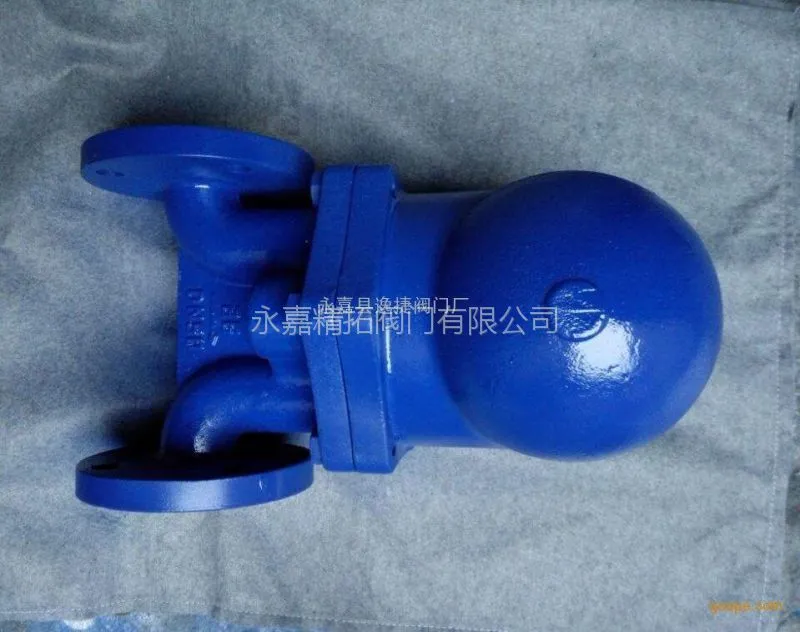

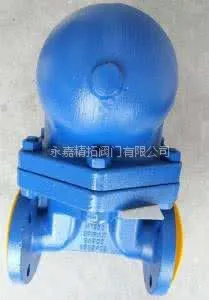

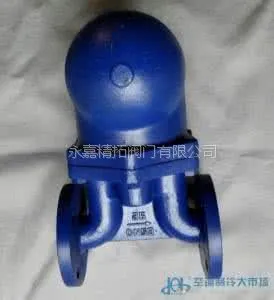

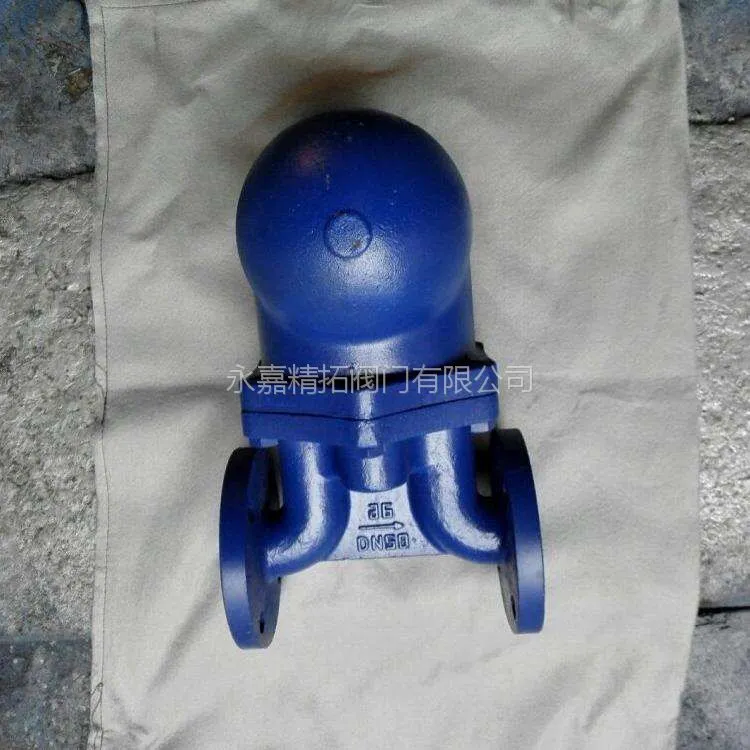

杠杆浮球疏水阀，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。

杠杆浮球疏水阀，广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。

此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。

技术参数

疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时限度地自动防止蒸汽的泄露。疏水阀的品种很多，各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和***。

1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。

2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。

3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。

4、采用独特的U型双金属通气口，可大大缩短设备起动时间

折叠

国内生产疏水阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：以JB/T2203－1999《疏水阀结构长度》为主的通用类。目前国内大多数疏水阀生产厂家均按本标准设计生产

1、 损失最小。

2、 寿命长，性能可靠。

3、 能排出空气。

4、 能排出二氧化碳气体。

5、 耐腐蚀。

6、 能在背压下工作，高压回水。

7、 能防污物堵塞。

8、 能水击。机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：

浮球式：浮子为封闭的空心球体。

敞口向上浮子式：浮子为开口向上的桶型。

敞口向下fuzi式：浮子为开口向下的桶型。

热静力型：依靠液体温度的变化而动作，包括：

双金属片：敏感元件为双金属片。

蒸汽压力式：敏感元件为波纹管或墨盒，内部充入挥发性液体。

热动力型：依靠液体的热动力学性质的变化而动作。

圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作。

脉冲式：由于不同温度的凝结水通过两极串连节流孔板时，会在两极节流孔板之间形成不同压力，驱使阀瓣动作。

疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到工作效率。要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。

选型、安装合适的疏水阀只要有蒸汽通过，就不会出现冰冻问题。但是如果蒸汽断了，蒸汽凝结水就会在热交换器或伴管里形成真空。这就会在发生冰冻之前阻止凝结水从系统中自由排放出去。所以，要在被排放设备和疏水阀之间安装一个真空破坏器。如果从疏水阀到回水管不是使用重力排放，疏水阀和排放管线就应该用人工排放或者使用带防冻措施的排放管自动排放。还有，当多个疏水阀一起安装在疏水阀站的时候，给疏水阀保温可以防止冰冻。

疏水阀防冻措施有:　　　1．疏水阀不要选择尺寸过大。　　2．保持疏水阀排放管线尽可能短。　　3．向下倾斜疏水阀排放管线，以加快重力排放的速度。　　4．疏水阀排放管线和凝结水回水管线加保温。　　5．当凝结水回水管线暴露在大气条件下时，应考虑加伴热管。　　6．如果回水

管升高，垂直排放管要与回水集管上部的排放管相邻，并把排放管和疏水阀排放管一起保温。

机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到换热效率。背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等。

自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，YQ疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。

设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最小工作压力0.01Mpa，从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。

2. 自由半浮球式疏水阀：

自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到换热效率。

当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。

杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达各种疏水阀

到体积小排量大，疏水量达100吨/小时，是大型加热设备最理想的疏水阀。

倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
