SMC光缆交接箱|室外通信光缆交接箱（96芯、144芯、288芯、576芯、1152芯、1440芯）中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱|FTTH光缆交接箱生产基地【中国移动通信|中国电信|中国联通）

三网通信为适应三网融合、FTTx的推广，三网通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

三网通信FTTX布线应有尽有、质量***！随时欢迎您前来咨询！！！

 光缆交接箱生产设备

产品尺寸单位：mm

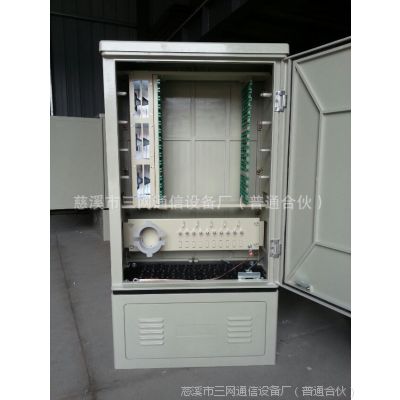

                              576芯光缆交接箱

产品描述：

产品名称：SMC光缆交接箱

容量：96芯、144芯、288芯、360芯、576芯等。

箱体喷漆：PANTONG413C

特点：

A、 光缆交接箱体，门锁生久品牌锁。

B、用于光缆交接箱，可配576芯机架。

1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，***了光纤的弯曲半径哀耗低。

2. 设备外缆的处理，尾纤的终接，以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。

C、 外形美观大方，并可与进口箱体媲美。

主要技术指标：

工作温度：-40℃～+60℃。

相对湿度：≤95%（+40℃）。

大气压力：70Kpa～106Kpa。

耐电压水平：≥3000V(DC)1min不击穿、无飞弧。

绝缘电阻：≥2×104MΩ/500V（DC）。

机械强度：与表面垂直的压力大于980N。

密封性能：达到GB4208标准中IP65级要求。

阻燃性能：符合GB5169.7标准中要求。

防护等级：达到IP65级。

使用说明

 一、概述

1、用途

       本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。

2、主要特点

2.1 产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有***的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。

2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，***了光纤的弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

          2.3  设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。

2.4 同时适用于普通光缆和带状光缆。

3、主要技术指标

3.1  工作环境             工作温度：-40℃~+60℃

                                     相对温度:   ≤95%(+40℃)

                                     大气压力:    70Kpa~106Kpa

3.2  箱体防护等级达GB4208标准中IP65级要求。

3.3  绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。

3.4  耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。

3.5  光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。

3.6  光纤连接器回波损耗：     PC型≥40dB       UPC型≥50dB       APC型≥60dB

3.7  光纤连接器插拔耐久寿命>1000次

4、箱体外形尺寸（mm）：见本公司规格明细表

箱体安装尺寸（mm）：见本公司规格明细表

 5、容量:   288芯

二、安装

     本设备可以落地安装。

1

1、 落地安装时：先在预制的水泥基座上按安装尺寸预留4个M12的地脚螺钉,  地

脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装时：在站台适当位置留出4个φ13孔,根据安装尺寸将设备固定可靠。
