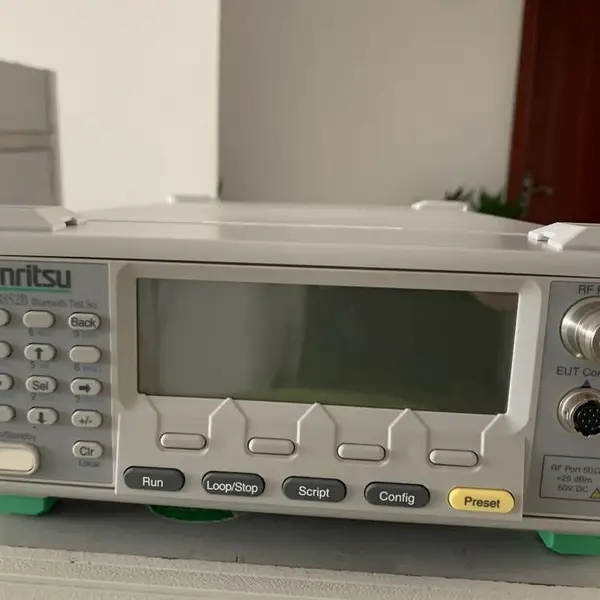

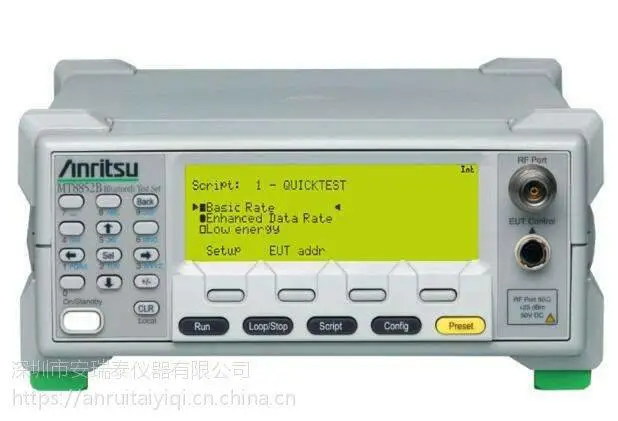

上图是MT8852B 开机基本功能 Basic Rate 基础蓝牙测试，Enhanced Data Rate 是增强型EDR测试，Dlowenergy是低功耗测试

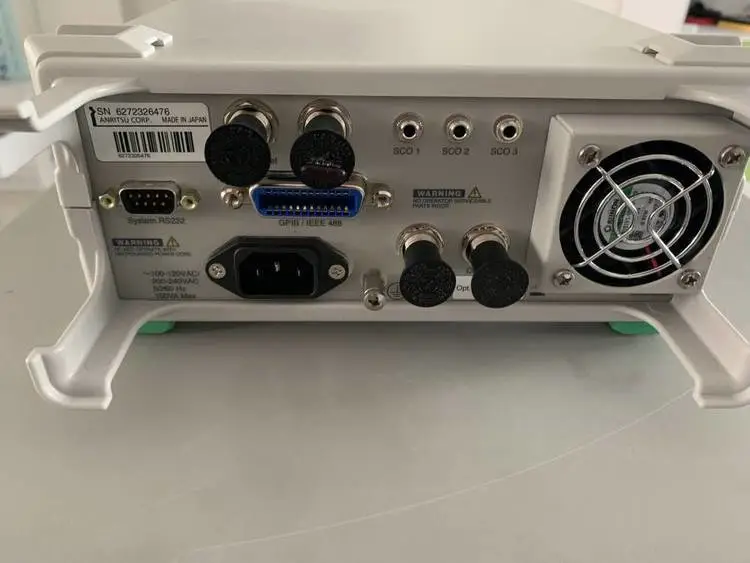

MT8852B背面接口 远程控制接口GPIB，RS232

MT8852B 十分适于由 Bluetooth 无线技术支持的手机、游戏产品、耳机、电脑和音频视频产品的设计验证和生产测试。

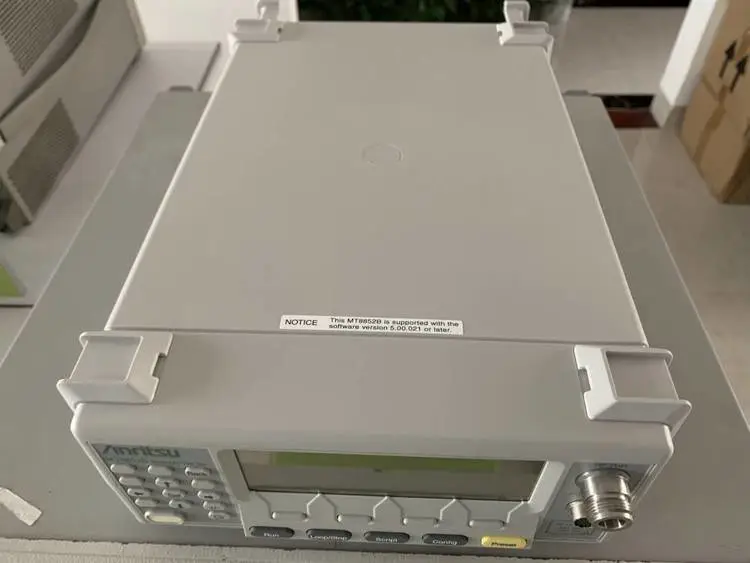

MT8852B上面壳体照片

EDR测试：

EDR发射机DEVM测试

MT8852B新增6个新的蓝牙EDR测试项目

单个测试脚本就可以包含标准和EDR测试项目

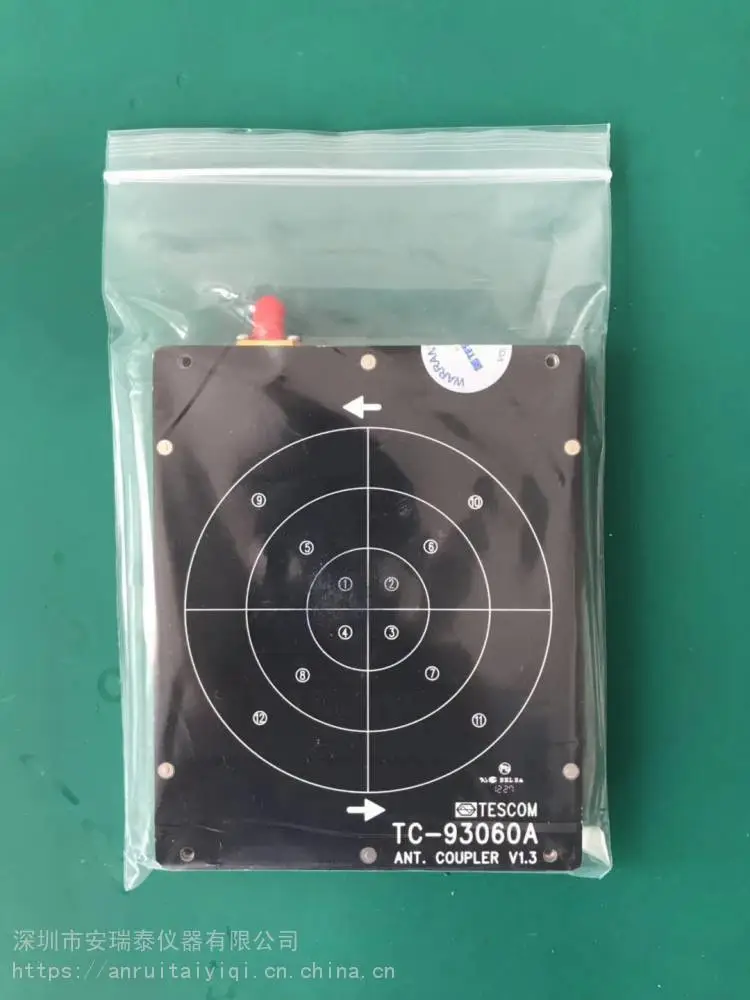

蓝牙综测仪 外接藕合测试需要配置的藕合板TC-93060A 天线耦合器JIANG

原理功能：

天线耦合器的原理是将电路板上电容和电感的电能转换为电磁场，并在固定的方向上传播，相反也可以将外界的电磁场转换为电能，以便****耦合天线上的能量。

作用：

1. 实现辐射方式的测量。

2.可再现的一致性测量。

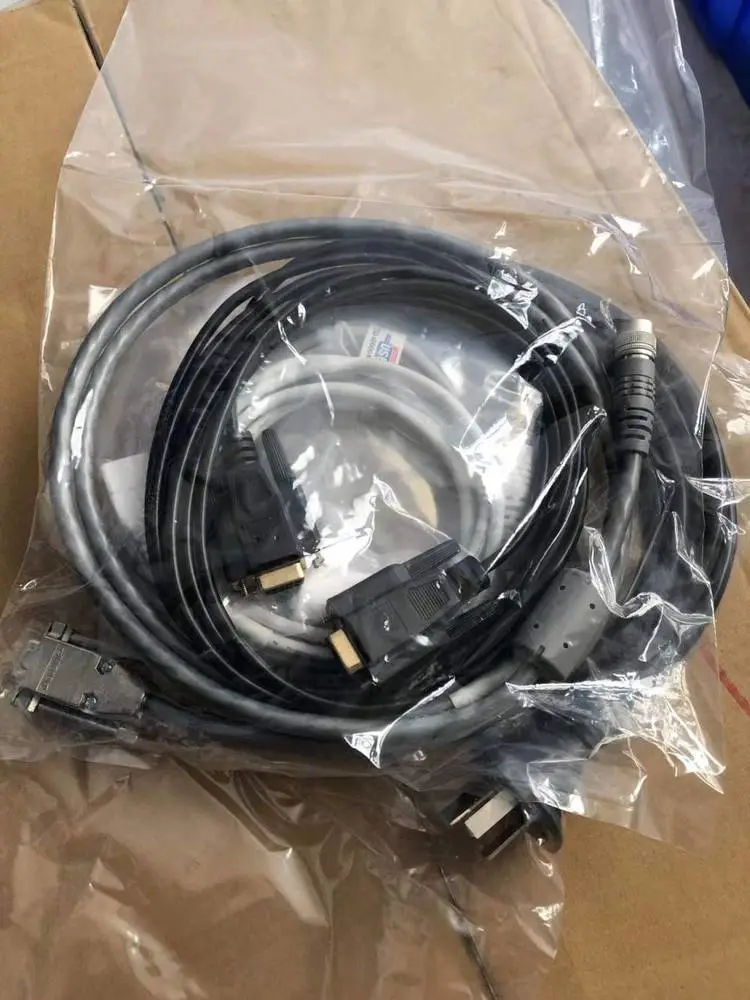

MT8852B数据线 RS232

MT8852B自适应跳频选件产品特征

特征

经 Bluetooth SIG 鉴定能够执行射频测量

以增强型功率控制 (EPC) 测量作为其标配功能

通过 USB 和 UART HCI 控制端口对测试设备进行初始化和控制

内置对 Bluetooth 双绞线控制接口的支持功能

测试 Bluetooth 模块的射频性能，所需时间不到 10 秒

音频测试功能。 3 条 SCO 信道以及 CVSD、U 律和 A 律语音编码方式的空中接口。

通过天线接口或电缆连接进行测试

操作简便：使用 RUN 键进行一键测试

预编程或用户自定义测试脚本

BlueSuite Pro3 软件可提供有关调制、功率斜波、单个信道测量和接收器灵敏度搜索的图形迹线

BlueTest 2 和 CombiTest 软件于进行自动高批量生产线测试

为 Bluetooth 1.2 设备测试提供了自适应跳频软件选件

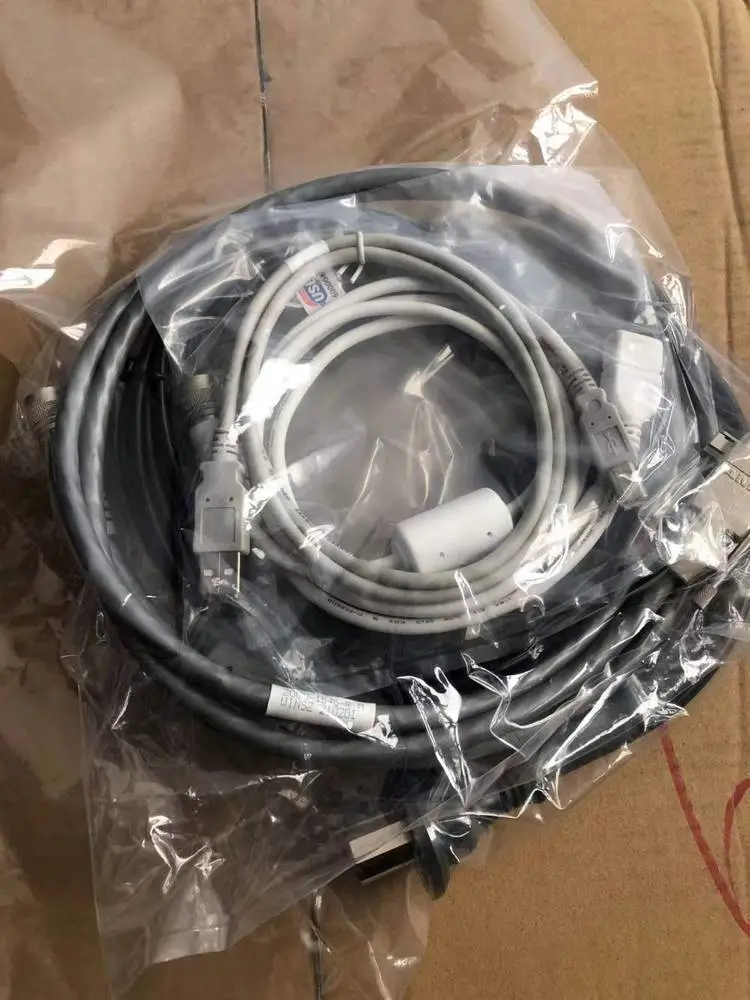

MT8852B USBEUT转232线

MT8852B为了进行EDR接收机灵敏度测试，可以设置EDR dirty transmitter

同时支持2Mbps（π/4DQPSK）和3Mbps（8DPSK）数据速率

MT8852B所有测试在测试模式下进行（包括RF loopback）

MT8852B蓝牙测试仪Anritsu安立MT8852B标准蓝牙测试：

5秒钟内就可以完成蓝牙设备的RF性能测试

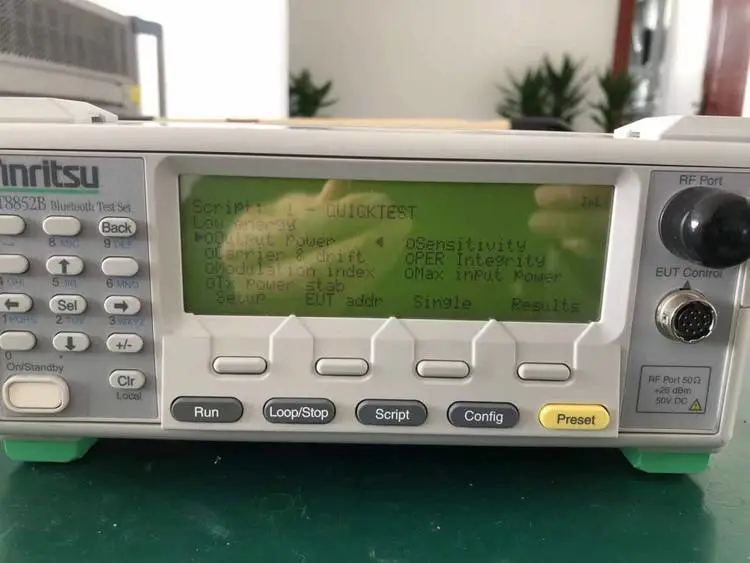

上图是MT8852B LE界面

MT8852B多3个SCO音频信道，支持A律、μ律、以及CVSD的音频测试能力

MT8852B预定义或用户自定义的测试脚本

BlueSuite软件可以提供图形化的测试结果，包括调制精度、功率时间关系、各个信道的测试、以及灵敏度搜索等

BlueTest软件帮助用户进行高吞吐量的生产线测试

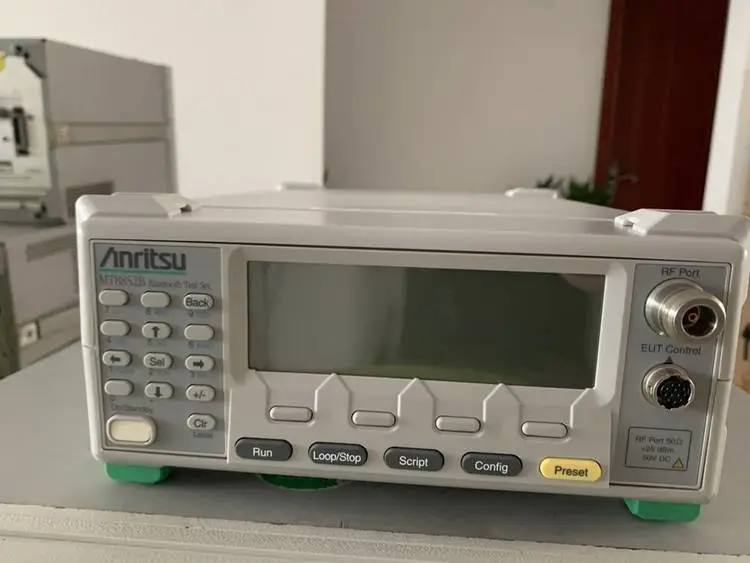

前面版 射频头一个，EUT 控制口一个

MT8852B所有测试遵循蓝牙测试规范进行

内置参考发射机方便进行接收机测试（满足dirty transmitter和频率精度要求）

简便直观的用户操作

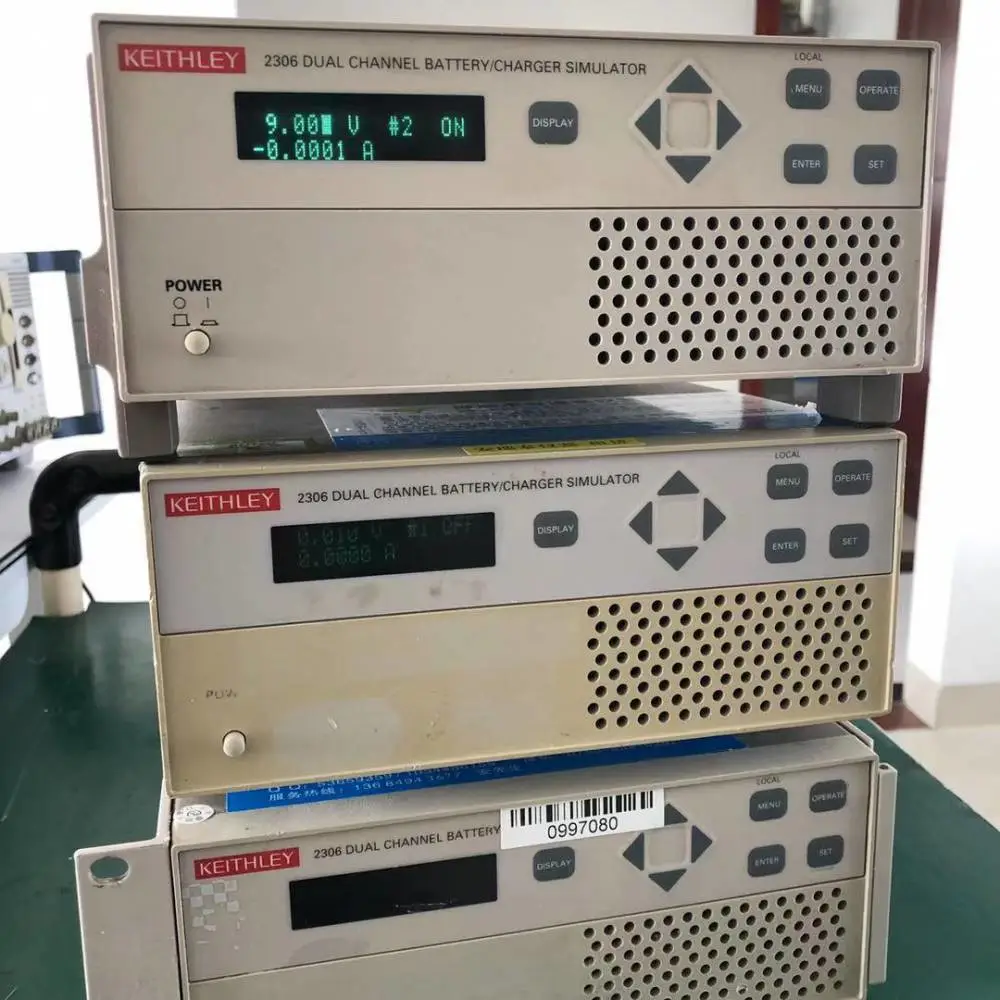

蓝牙电池功耗检测仪器可以测试电流大小 平均值

在实际条件下测试电池供电的便携式设备，需要一个直流电源可以在各种不同状况下模拟电池性能。 2300 系列电池模拟电源可模拟电池的输出电阻和输出电压响应。 这些电源的双通道版本提供一条通道充当电池并接收电流，用于模拟放电的可充电电池；另一条通道提供电压用于测试设备的充电控制电路。

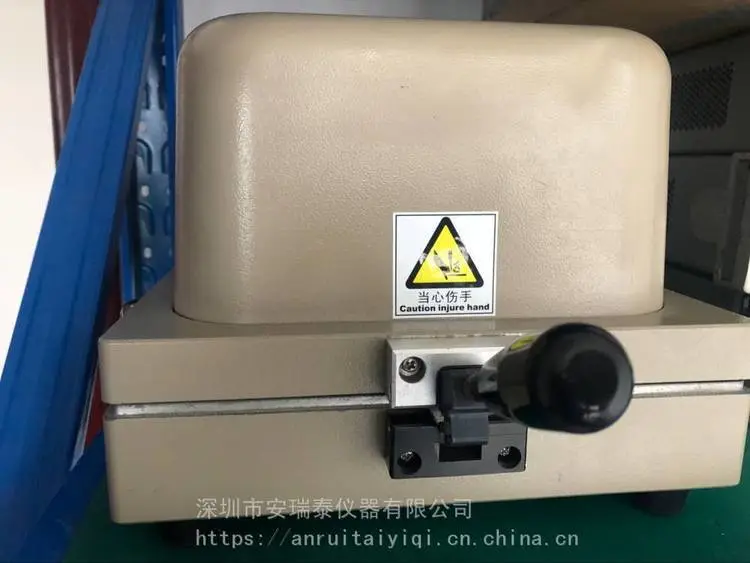

蓝牙屏蔽箱 屏蔽干扰测试丢包率 更稳定屏蔽箱可提供一种RF隔离的试验环境，用于测试手机以及小型RF装置，应用在研发机构，服务部门，质量认证和制造商。此装置继承了在RF测试卡具设计方面多年的经验，***，它将成为RF生产制造***的标准测试装置

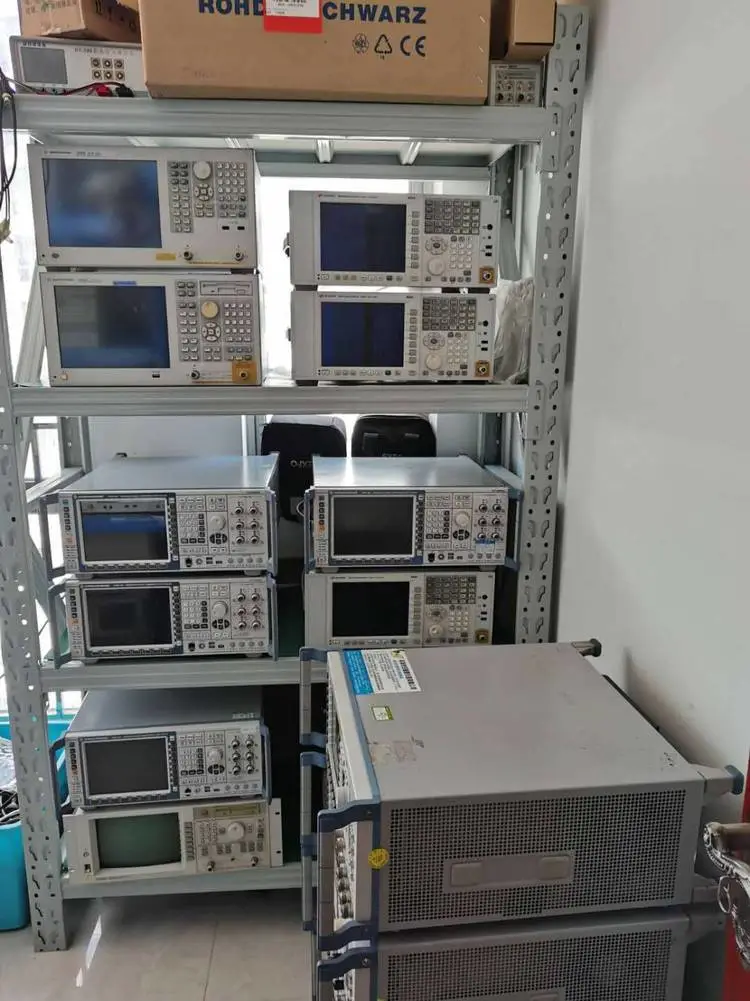

MT8852B 蓝相关仪器

新增的 Bluetooth 选件在标准产品的基础上增设了 5 种测试方案。 这些新测试方案可以作为测试脚本的一部分单独运行，这样就简化了测试计划的创建并程度地缩短了测试所需时间。

对于音频测试，MT8852B 支持所有三种编码接口（( 律、A 律和 CVSD），多可支持三条 SCO 信道 该仪器将多种测试设备全部综合于一台 Bluetooth 无线技术测试仪之中，能够提供为的测试。 后面板上的插头插孔提供了所有三个音频信道的模拟输入和输出。
