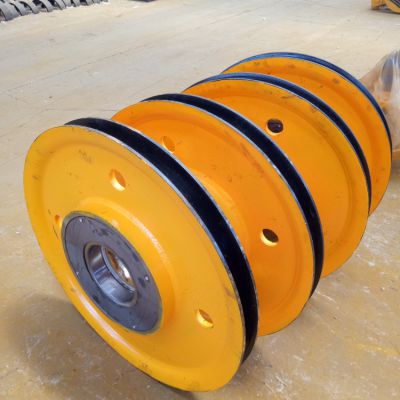

此款为5t铸钢滑轮片，图号G858，13kg重，滑轮外径300，槽底直径250，轴长130，轴径45，厚度70，滑轮材质可调为轧制滑轮，另可根据滑轮图纸加工定制，详情请咨询邵经理，电话（微信）18737389133。

滑轮组是吊钩组配合工作的固定滑轮，固定于结构上，由若干个定滑轮和动滑轮组合而成，它既可以省力又可以改变力作用方向。
   公式：s=hn。 V绳=n*V物 F拉=1/nGs：绳子自由端移动的距离。 V绳：绳子自由端移动（上升/下降）的速度h：重物被提升的高度。 V物：物体移动（上升/下降）的速度 n：承重的绳子段数。 G：物重。原则是：n为奇数时，绳子从动滑轮为起始。用一个动滑轮时有三段绳子承担，其后每增加一个动滑轮增加二段绳子。如：n=5，则需两个动滑轮（3+2）。n为偶数时，绳子从定滑轮为起始，这时所有动滑轮都只用两段绳子承担。如：n=4，则需两个动滑轮（2+2）。其次，按要求确定定滑轮个数，原则是：一般的：两股绳子配一个动滑轮，一个动滑轮一般配一个定滑轮。力作用方向不要求改变时，偶数段绳子可减少一个定滑轮；要改变力作用方向，需增加一个定滑轮。综上所说，滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定。

滑轮组部件维修注意事项：

拆洗检修滑轮组，检查裂纹，滑轮轴不得有裂纹，轴径不得磨损原直径30%，圆锥度5%，超过此值即应更换；

轴孔的检查，大修后，轴孔允许有不超过0.25cm2d缺陷，深度不应超过4mm；

滑轮槽的检修，用样板检查滑轮槽形，径向磨损不应超过壁厚的30%，否则应报废，不得超过标准者可补修，大修后用样板检查，其底部与侧向间隙均不应大于0.5mm，轮槽中心线与滑轮中心线的偏差不应大于0.2mm，线槽中心对轮廓断面的偏差不应大于1mm；装配，装配后，应能用手灵活转动，侧向摆动不得超过D/ 1000,D-滑轮的名义直径。

5T铸钢滑轮组；5T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

10T铸钢滑轮组；10T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

16T铸钢滑轮组；16T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

20T铸钢滑轮组；20T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

32T铸钢滑轮组；32T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

50T铸钢滑轮组；50T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承；

80T铸钢滑轮组；80T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承。

100T铸钢滑轮组；100T轧制滑轮组；配A类轴承/B类轴承/哈瓦洛原厂轴承。
