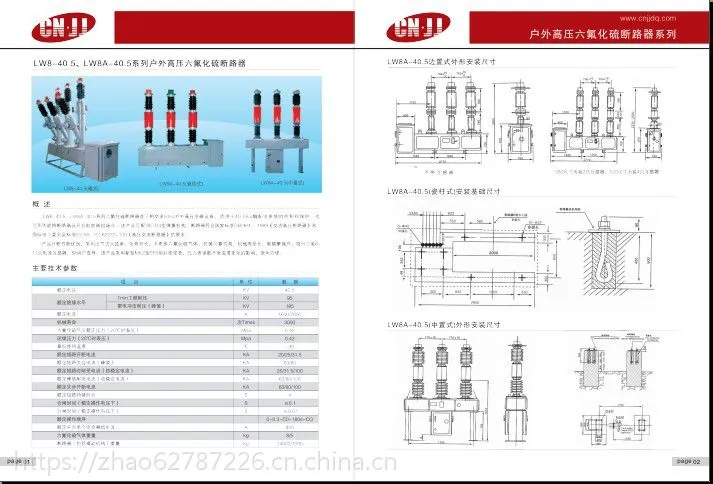

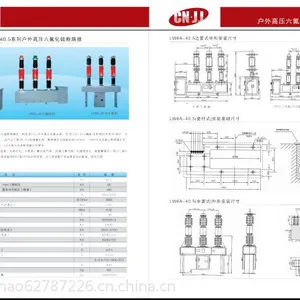

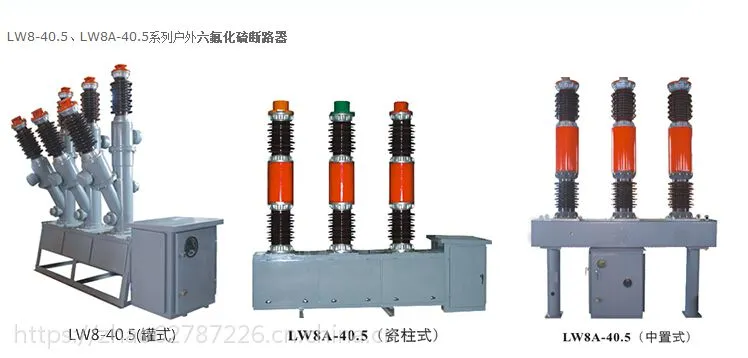

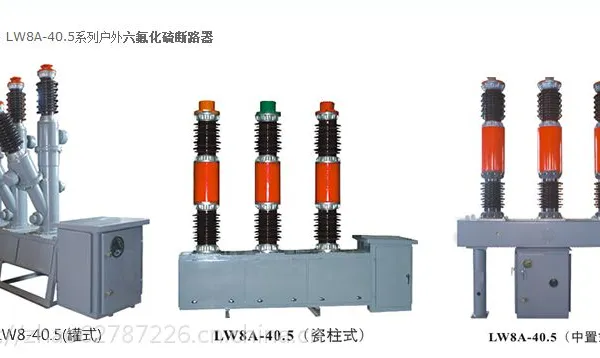

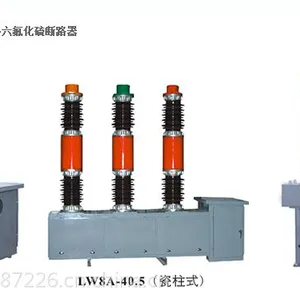

产品概述

LW8-40.5A型户外高压六氟化硫路器是三相交流50赫兹的户外高压电气设备；适用于40.5kV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合；并可内附电流互感器供测量与保护用。LW8-40.5A/T型断路器配用CT14型弹簧操动机构。断路器符合***GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056：1987《高压交流断路器》的要求。

断路器的主要特点

开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；绝缘可靠，气压在零表压时可耐受40.5KV10分钟；机械可靠性高，合闸能力强，能频繁操作；开合电容器组电流400安无重燃；切空长线25、50公里无重燃；结构简单、体积小，不检修周期长。

断路器特点

a． 开断功用***，燃弧时间短，电寿数长，在额定电压下连续开断25千安20次不修理，不更换六氟化硫气体；

b． 绝缘可靠，气压在零表压时可耐受40.5千伏10分钟；

c． 机械可靠性高，合闸能力强，能一再操作；

d． 开合电容器组电流400安无重燃；

e． 切空长线25、50公里无重燃；

f． 结构简略、体积小，不修理周期长。

主要技术参数

序号 项目名称 参数

1 额定电压（kV） 40.5

2 额定电流（A） 2000

3 额定短路开断电流（kA） 31.5

4 额定失步开断电流（kA） 7.9

5 额定开合单个电容器组电流（A） 400

6 额定操作顺序 分-0.3s-合分-180s-合分

7 SF6气体额定充气压力（MPa）合闸时间（ms） ≤100 10 刚分速度（m/s） 3.4 11 刚合速度（m/s） 3.2 12 断路器重量（kg） 1400

CT14弹簧机构主要参数

合闸线圈 a.c.220V,3.5A d.c.110V,3.6A d.c.220V,1.8A 分闸线圈 a.c.220V,3.5A d.c.110V,4.8A d.c.220V,2.4A 电动机 a.c.220V,5A d.c.220V,5A d.c.110V,10A 储能时间 ≤15s

使用环境条件

[1] 海拔高度：≤3000m。

[2] 环境温度：-30℃～+40℃。

[3] 污秽等级：Ⅱ级、Ⅲ级、Ⅳ级。

[4] 相对湿度：日平均不大于95%，月平均不大于90%（25℃）。

[5] 风压：不大于700Pa（相当于34m/s）。

[6] 没有易燃物质、BAOZHA危险、化学腐蚀及剧烈振动的场合。
