电阻式触控控制器

AMT电阻式触控面板搭配的控制器是PenMount，PenMount自1992年推出市场。 PenMount 系列包含了从驱动程式、控制IC 到控制器的全方位解决方案，不论是任何尺寸搭配电阻式4、5、8线或投射电容式触控面板，应用在任何产品都能将您的触控面板发挥***的功能。

在电阻式PenMount控制晶片提供RS232 和USB 控制介面， PenMount Control Board提供RS-232或USB或USB+RS-232 Combo的介面，有不同板子和连接器的设计满足不同客户要求。在Drivers部份，PenMount Drivers 支援不同的系统平台。 PenMount 系列驱动程式是自行研发设计，在作业系统上可以支援Microsoft Windows 桌面系统以及嵌入式系统、 Linux、Android, QNX及更多其他系统。

PenMount电阻式触控控制器，拥有23年的设计经验，是市场最早电阻式触控面板触控控制器，一直走在产品的***，除了可以支援4、5、8线的电阻式触控面板，几乎市面上普遍使用的电脑系统平台都可以支援：

• Windows Vista / Windows 7 / 8

• Windows Embedded Standard 7 / 8

• Windows XP / 2000

• Windows NT/ 98 / Me

• Windows Embedded Compact 7 / 2013

• DOS

• Linux (different distribution)

• QNX 6.3.2 / 6.4.1 / 6.5

所有的驱动程式，皆可以于我们网站驱动程式免费下载，以及更多非标准的客制化系统，请与我们连

 电阻式控制 IC

电阻式PenMount IC 提供给客户自行设计到系统主机上，其种类有RS-232 和 USB 二种接口。

• PenMount 6000: RS232 & USB 界面

• PenMount 9000: RS232 界面

所有的控制 IC 都包含驱动程序，并支持4, 5, 8线电阻式触控面板。

PenMount 6000 触摸屏控制芯片组 (RoHS Compliance)

PenMount 6000 是一款拥有高效能的触控控制器，内含即插即用的功能符合***操作系统的趋势。是采用 USB 及 RS-232 界面的高性能触摸屏控制晶。PenMount 6000 内含 10-bit A/D 转换器，适合高密度电路设计。

PenMount 6000 Hardware Data

PM6000 Controller Driver Software

• RS232 interface：DOS, Windows 2000/ XP/ XPE/ 2003/ 2008/ Vista/ 7 /8, Windows CE 5.0/ 6.0(for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform), Linux (Kernel 3.x and X-Window mode), QNX 6.2/ 6.3.2/ 6.4.1/ 6.5

• USB interface：Windows 2000/ XP/ XPE/ 2003/ 2008/ Vista/ 7 /8, Windows CE 5.0/ 6.0(for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform), Linux OS (Kernel 3.x and X-Window mode), QNX 6.4.1/ 6.5 (Inbox support)

PenMount 9000 触控屏幕控制器芯片组 (RoHS Compliance)

PenMount 9000 是采用 RS-232 界面的高性能触摸屏控制芯片组，内含 A/D转换器符合需要自制电路板的需求。除此之外这些个别控制单元，适合大型触控式面板的区域补偿。PenMount 9000 支援 4 线、8 线、5 线触控式面板使用。

PenMount 9000 Hardware Data

Please refet to the data sheet describing ATmega8L-8AU from ATMEL for more detail.

PM9000 Controller Driver Software

• DOS, Windows 3.1/ NT4.0/

• Windows 98/ Me/

• Windows 2000/ XP/ 2003/ 2008/ Vista/ 7/ 8,

• Linux (up to kernel 3.x), QNX 6.2/ 6.3.2/ 6.4.1/ 6.5,

• Windows CE 5.0/ 6.0(for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform);

• Solaris 10/11

 电阻式触控控制板

PenMount 触控面板控制板适用于不同的应用，我们设计时就将不同界面与支持 4, 5, 8 线式的电阻式触控面板控制板分开，让客户方便采用已经选定的电阻式触控面板。

PenMount 电阻式单点触控面板控制板有数款设计的控制板，供客户选择：

• PM6300A : USB 介面，支援4、8 或5 线式触控萤幕

• PM6500A : USB 介面＆ RS232 介面，支援4、8 或5 线触控萤幕

• PM6202B : USB 介面＆ RS232 介面，支援4 或5 线式触控萤幕

• PM9026BH : RS232 介面，支援4、8 线式触控萤幕

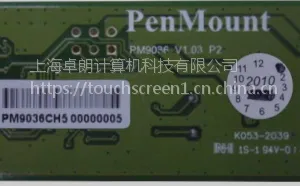

• PM9036CH: RS232 介面，支援4、8 或5 线式触控萤幕

PenMount 触控萤幕控制器皆支援各种作业系统的驱动程式。

 驱动程式

PenMount 触控屏幕驱动程序具高度的亲和力，并已经发展出许多普遍的作业平台上的驱动程序，给客户便利。

PenMount 触控屏幕驱动程序放在我们的网站上，随时更新，欢迎客户下载。若您在我们的网站上看到有新的Beta 驱动程序， 那一支 beta 版程序会在网络上供客户测试，试用三个月，欢迎您下载试用，若有任何问题或发现 bug，请告诉我们，我们会立刻修正。经过试用期三个月后，我们会将此程序公布为正式版的程序。

PenMount 已经推出以下作业平台的触控屏幕驱动程序：

PenMount 6000

• RS232 interface：DOS, Windows 2000/ XP/ XPE/ 2003/ 2008/ Vista/ 7 /8, Windows CE 5.0/ 6.0(for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform), Linux (Kernel 3.x and X-Window mode), QNX 6.2/ 6.3.2/ 6.4.1/ 6.5

• USB interface：Windows 2000/ XP/ XPE/ 2003/ 2008/ Vista/ 7 /8, Windows CE 5.0/ 6.0(for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform ), Linux OS (Kernel 3.x and X-Window mode), QNX 6.4.1/ 6.5 (Inbox support)

PenMount 9000

• DOS, Windows 3.1/ NT4.0, Windows 98/ Me, Windows 2000/ XP/ 2003/ 2008/ Vista/ 7/ 8, Linux (up to kernel 3.x), QNX 6.2/6.3.2/6.4.1/ 6.5, Windows CE 5.0/ 6.0 (for X86, Armv4, Armv4i platform), Windows Embedded Compact 7/ 2013(for X86, Armv7, MIPSII platform); Solaris 10/11

QNX 驱动程序并未放在我们的网站上，您需要知道您自己的 QNX 是哪一个版本，若您需要 QNX 的驱动程序，也请与我们联络。
