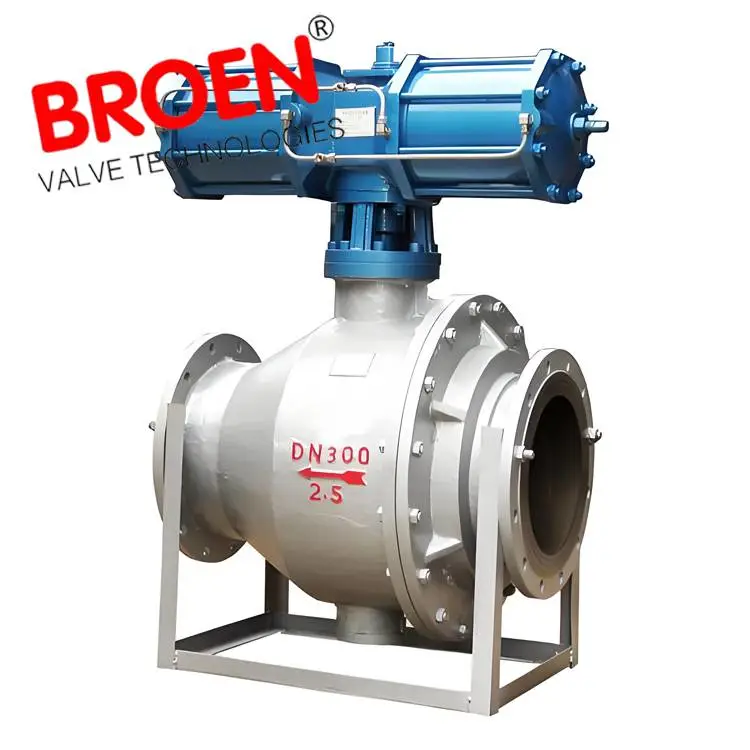

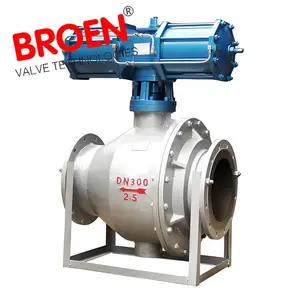

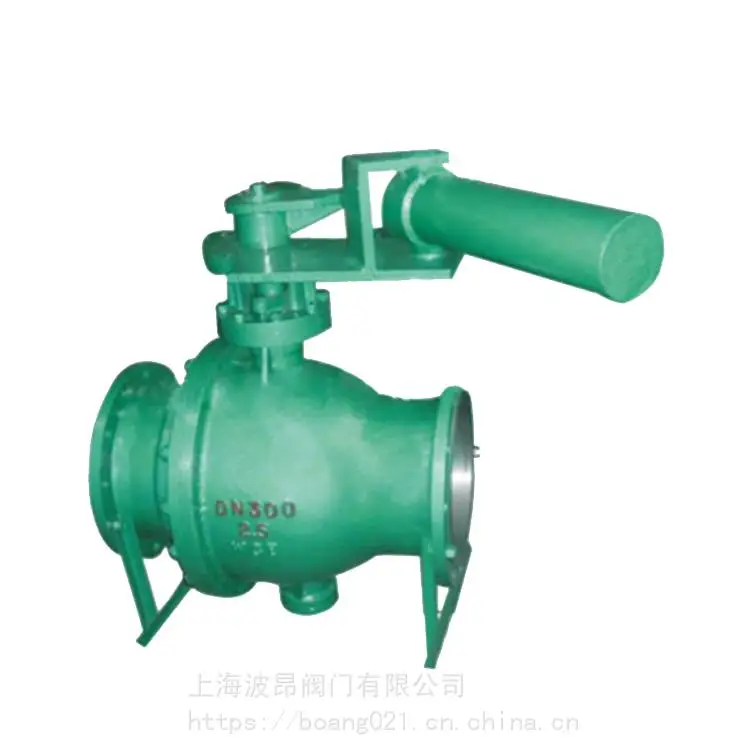

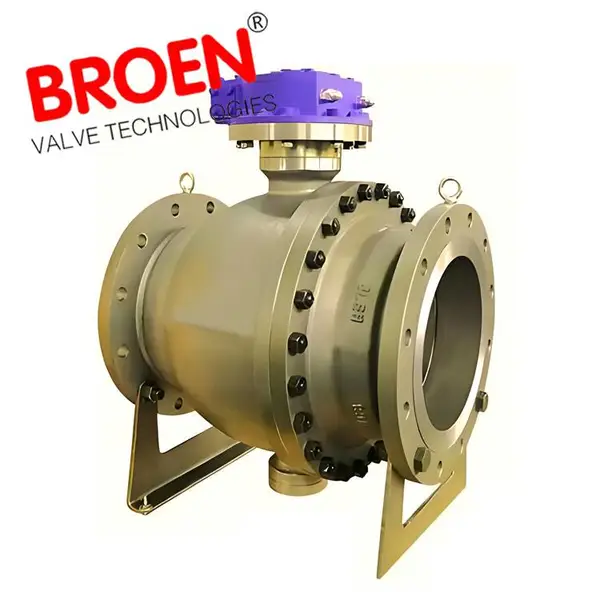

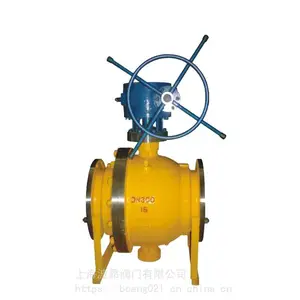

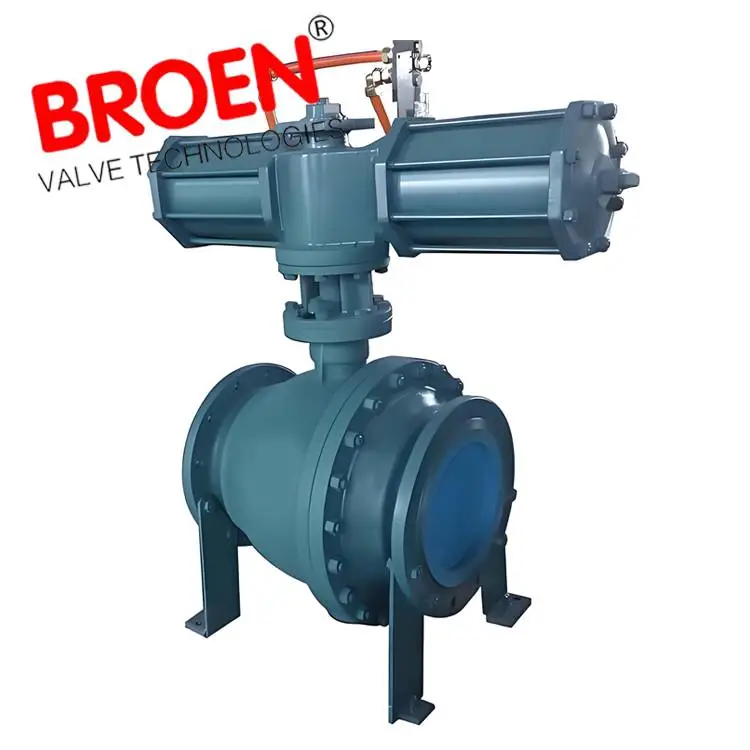

FQ347AF卸灰喷煤粉球阀

产品名称：喷煤粉球阀/卸灰球阀
产品型号：FQ347MF、FQ647MF
产品简介：
     喷煤粉球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质。喷煤粉球阀、卸灰阀特别适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。
工作原理：
     喷煤粉球阀是采用铸钢的材质制造的低压阀门，耐磨封圈做密封面。卸灰球阀和固定球阀的结构基本上差不多，都是由上，下轴把球心固定在中心点上，在介质的压力下，不会发生位移。密封材质选用PPL来密封，这种材质不仅耐高温，而且耐磨性能也很好。密封圈底部设有弹簧，因此他的预紧性能非常可靠，而且他的自动补偿功能也很好。当该阀门开关次数达到一定的时候他的密封面会产生磨损，这个时候密封圈底部的弹簧会自动补偿被磨损的间隙。这是自动补偿功能。
产品特点：
1、喷煤粉球阀的阀座带有磨损自动补偿装置，的确保球阀的密封性能。
2、喷煤粉卸灰球阀的密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。
4、根据客户需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统。
5、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
6、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
7、喷煤粉卸灰球阀还具有阀门结构紧凑、启闭灵活、安装维修方便等特点。
介绍参数：
产品型号：QM647AF
阀门类型：固定球阀、喷煤粉球阀、卸灰球阀；
口径范围：DN50～DN500；
压力范围：PN2.5～PN16；
主体材质：铸钢、不锈钢；
驱动方式：手动、蜗轮、气动、电动；
适用温度：-28℃～300℃；
适用介质：含尘气体、煤粉等。

主要性能

型号

公称压力 MPa

强度试验 MPa

密封试验压力 MPa

适用温度℃

适用介质

Q347MF

0.6

0.9

0.66

≤350、150

煤粉、废渣、
泥浆、煤灰等

Q347MF

1.6

2.4

1.76

DN200～250

QYQGA200×250

0.40.6-MPa

H18×1.5

≤8S

DN300

QYQGA250×340

0.40.6-MPa

H27×2

≤8S

DN350～400

QYQGA300×460

0.40.6-MPa

H27×2

≤8S

DN500～600

QYQGA400×580

0.40.6-MPa

H27×2

≤8S

DN200-300

QYDG100

4-6.3MPa

H18×1.5

≤15S

DN350-400

QYDG120

DN500-600

QYDG160

H27×2
