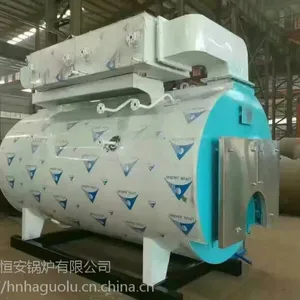

一体式冷凝蒸汽锅炉

一、WNS型蒸汽锅炉为卧式、二回程、湿背式火管锅炉，外带冷凝节能器。该锅炉为整装式，锅炉本体、前烟箱、外包保温、梯子平台及底座全部组装好整装出厂，冷凝节能器、阀门仪表、燃烧器、控制设备等附属组件厂内预装后拆除，到用户现场组装。

该锅炉锅筒内受热面主要分三个换热部件：波形炉胆、回燃室、二回程烟管。

运行时，炉膛内燃烧的高温烟气从回燃室进入二回程烟管，然后经过前烟箱、转变烟道、冷凝节能器、烟囱，最终排入大气。

二、技术依据

1、 该锅炉各受压部件依据GB/T16508-1996《锅壳锅炉受压元件强度计算》标准进行承压计算，并依据《蒸汽锅炉安全技术监察规程》(1997年修订版)有关章节进行安全阀排放量计算，以***锅炉本体的安全性。

2、 依据《锅炉机组热力计算标准方法》（苏联1973年版）进行热力计算，在热效率、出力等方面***锅炉的经济运行，并尽可能的节省钢材。

3、 依据《锅炉设备空气动力计算标准方法》进行锅炉的空气动力计算，并以此为依据，选择合适的风机，***锅炉正常燃烧。

4、 依据TSG G002-2010《锅炉节能技术监督管理规程》及JB/T1609~JB/T1625等专业技术标准对锅炉零部件进行设计、制造、验收。依据GB50273-2009《锅炉安装工程施工及验收规范》对锅炉进行安装。

三、 适用条件

1、 本系列锅炉设计燃料为天然气，适用燃料为轻柴油、煤气。

2、 锅炉给水必须符合GB/T1576-2008《工业锅炉水质》标准。
