Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀价格

品牌：闽嘉阀门	型号：Q341N-100R高压锻钢球阀	材质：不锈钢
连接形式：法兰	结构形式：浮动球球阀	公称通径：100（mm） mm
适用介质：水	压力环境：高压	工作温度：高温
标准：国标	流动方向：双向	驱动方式：电磁
零部件及配件：配件	用途：截止	作用对象：泵
3C阀门类别：工业	规格：100

展开

Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀

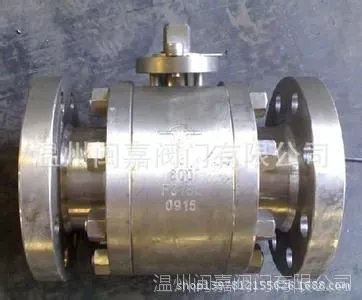

Q341N-100R不锈钢高压锻钢球阀

球阀和旋塞阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1.流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀

Q347H高压锻钢球阀产品结构及用途三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。
二、Q347H高压锻钢球阀的特点:
1、采用板簧预载的可动金属阀结构,密封力设计合理,启闭灵活,密封可靠。 2、根据用户的需要,可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封。
三、产品执行标准：Q347H高压锻钢球阀的执行标准

产品规范	设计规范	结构长度	连接法兰	试验与检验
	GB/T12237	GB/T12221	JB/T79-94；GB/T9113	GB/T13927
	API608	ASME/ANS B16.10	ASME/SNS B16.5	API 598

四、主要性能规范：Q341H高压锻钢球阀主要性能规范

公称压力	1.6 MPa	2.5 MPa	4.0 MPa	6.4 MPa	10.0 MPa	150 Lb	300 Lb	600 Lb
强度试验	2.4 MPa	3.75 MPa	6.0 MPa	9.5 MPa	15.0 MPa	3.1 MPa	7.5 MPa	15.0 MPa
水密封试验	1.76MPa	2.75 MPa	4.4 MPa	7.04 MPa	11.0 MPa	2.2 MPa	5.5? MPa	11.0 MPa
气密封试验	0.6MPa

五、主要零部件材料：Q341H高压锻钢球阀主要零部件材料

名称	A105类	304类	316类	316L类
阀体	A105	F304	F316	F316L
球芯	1Cr18Ni9	F304	F316	F316L
阀杆	F304	F304L	F316	F316L
阀座	A105	F304	F316	F316L
阀座支承圈	F304	F304L	F316	F316L
O形圈	304+柔性石墨	304+柔性石墨	316+柔性石墨	316L+柔性石墨

六、产品结构图：Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀结构图

七、产品结构尺寸：Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀

DN	L	D	D1	D2	b	Z-φd
150	394	285	240	210	24	8-φ23
200	457	340	295	265	26	12-φ23
250	533	405	355	320	30	12-φ25
300	610	460	410	375	30	12-φ25
350	686	520	470	435	34	16-φ25
400	762	580	525	485	36	16-φ30
450	864	640	585	545	40	20-φ30
500	914	715	650	608	44	20-φ34
600	1067	840	770	718	48	20-φ41
700	1245	910	840	788	50	24-φ41
800	1372	1025	950	898	52	24-φ41

Q341N-100R不锈钢高压锻钢球阀 100R不锈钢锻钢球阀

DN	L	D	D1	D2	b	Z-φd
150	403	300	250	218	30	8-φ25
200	502	360	310	278	34	12-φ25
250	568	425	370	332	36	12-φ30
300	648	485	430	390	40	16-φ30
350	762	555	490	448	44	16-φ34
400	838	620	550	505	48	16-φ34
450	914	670	600	555	50	20-φ34
500	991	730	660	610	52	20-φ41
600	1143	845	770	718	56	20-φ41
700	1346	960	875	815	60	24-φ48
800	1524	1085	990	930	64	24-φ48
