| 品牌：闽嘉阀门 | 型号：Y型三通球阀 | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：100（mm） mm |
| 适用介质：水 | 压力环境：高压 | 工作温度：高温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：电磁 |
| 零部件及配件：配件 | 用途：截止 | 作用对象：泵 |
| 3C阀门类别：工业 | 规格：300 |
Q42FY型三通球阀性能参数：
内容 | API系列 | GB系列 |
设计规范 | API 6D | GB12237 |
压力温度等级 | ANSI B16.34 | GB9113 |
结构长度 | SDV标准 | SDV标准 |
法兰型式及尺寸 | ANSI B16.5 | JB/T79-94 |
对焊接端 | ANSI B16.25 | GB12224 |
检验与试验 | API598 | GB13927 |

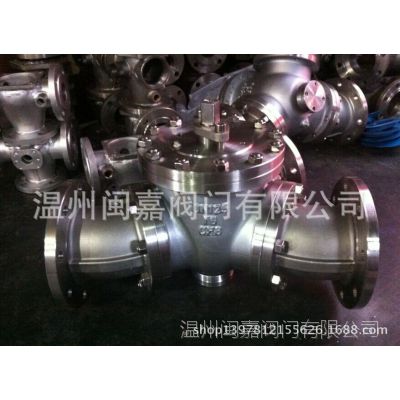

不锈钢Y型三通球阀，120度Y型三通球阀，135度Y型三通球阀
Q42FY型三通球阀主要零件材料
产品型号 | Q42F/H/Y-40C | Q42F/W-40P | Q42F/W-40R |
阀体 | WCB | CF8 | CF8M |
球体 | WVB+ENP | CF8 | CF8M |
阀杆/固定圈 | 2Cr13 | 304 | 316 |
阀座 | PTFE | PTFE/CF8 | PTFE/CF8M |
填料 | PTFE+O形圈 |
| PTFE+O形圈 |
适用介质 | 水、油、蒸汽等 | 酸等腐蚀性介质 | |
适用温度 | -29-150℃ | -29-150℃ | |
Q42FY型三通球阀的外形尺寸PN10-40
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
型号、材料及主要参数
| 产品型号 | Q42F-10-40C | Q42F-10-40P | Q42F-10-40R |
| Q42Y-150-300C | Q42Y-150-300P | Q42Y-150-300R | |
| 阀体 | WCB | CF8 | CF8M |
| 球体 | WVB+ENP | CF8 | CF8M |
| 阀杆/固定圈 | 2Cr13 | 304 | 316 |
| 阀座 | PTFE | PTFE | PTFE |
| 填料 | PTFE+O形圈 | PTFE+O形圈 | |
| 适用介质 | 水、油、蒸汽等 | 酸等腐蚀性介质 | |
| 适用温度 | -29-150℃ | -29-150℃ | |
| 蜗轮Y型三通球阀 | Q后插入“3”表示，示例：Q342F-16C | ||
| 气动Y型三通球阀 | Q后插入“6”表示，示例：Q642F-10C | ||
| 电动Y型三通球阀 | Q后插入“9”表示，示例：Q942F-16P | ||
